Блок автоматического регулирования газа БАРГ-1

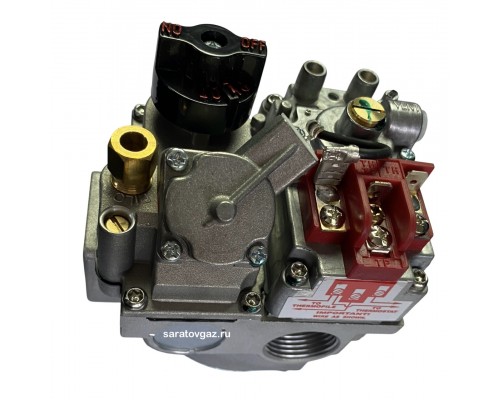

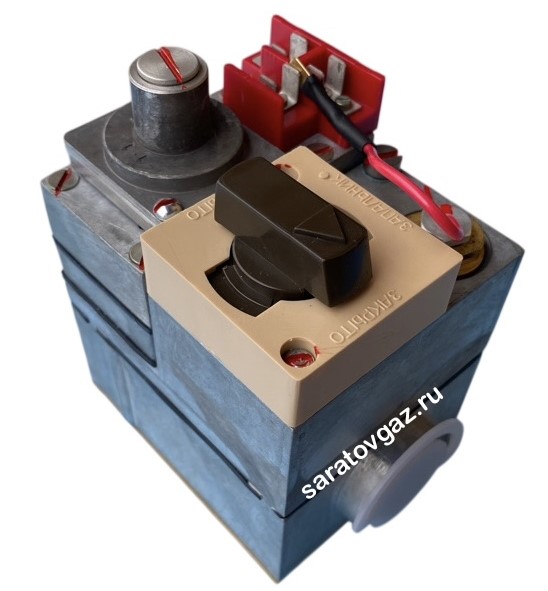

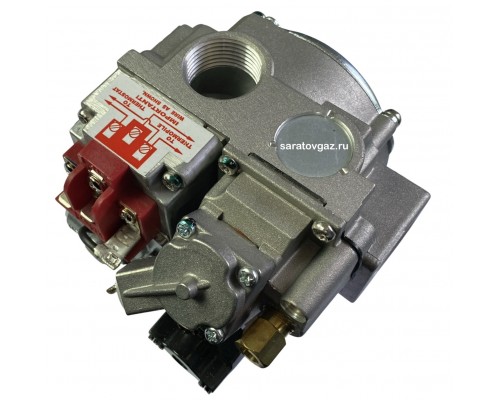

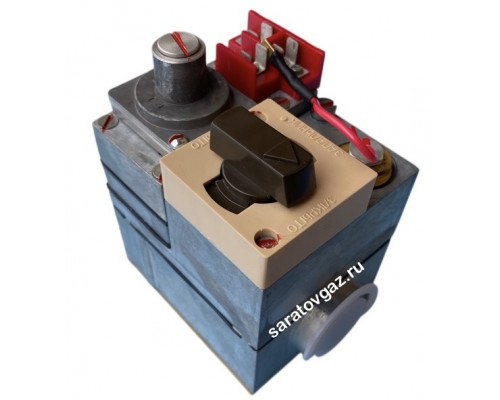

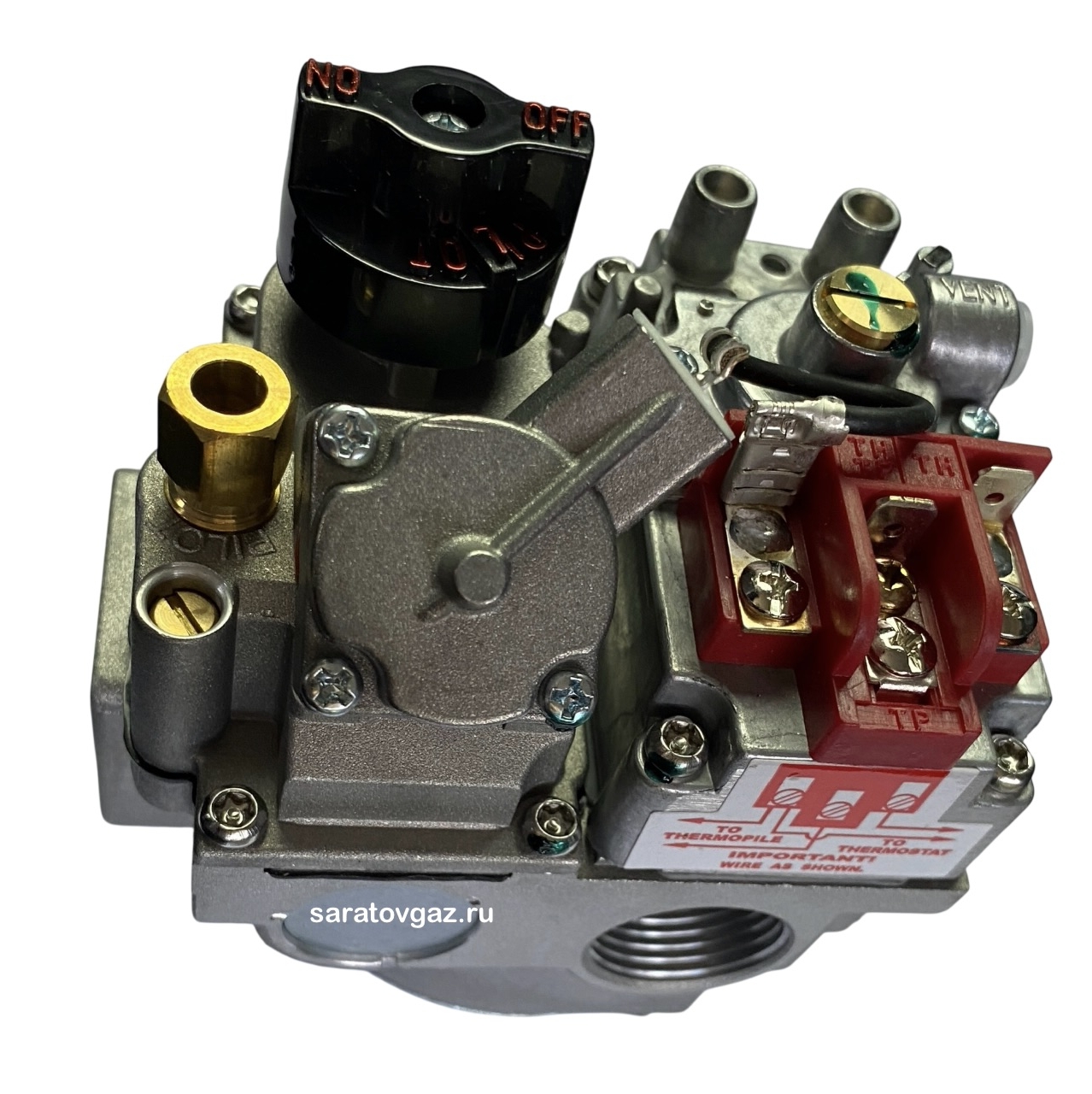

Блок автоматического регулирования газа БАРГ-1 для котлов КОВ "Сигнал".

Для котлов отопительных КОВ-10, КОВ-12,5, КОВ-16, КОВ-20, КОВ-25, КОВ-31,5, КОВ-40, КОВ-50, КОВ-63, КОВ-80, КОВ-100

Моделей СТ, СТПВ, СТн, СТПВ1пс, СТ1пс

Блок автоматического регулирования газа БАРГ-1 предназначен для установки на газогорелочные устройства тепловой мощностью до 115 кВт, работающие на природном газе.

Блок применяется в комплекте с электроконтактным датчиком  предельной температуры (ДПТЭК) с внутренним сопротивлением не более 0,3 Ом, с электроконтактным датчиком тяги (ДТЭК) с внутренним сопротивлением не более 0,15 Ом, с электроконтактным регулятором температуры (РТЭК)  с внутренним сопротивлением не более 0,3 ОМ и источником питания постоянного тока 150 мА +/- 20 на нагрузке 1,5 Ом.

Блок изготавливается в климатическом исполнении УХЛ ГОСТ 15150-69

Технические характеристики БАРГ-1

Устройство, принцип действия и порядок работы БАРГ-1

Принципиальная схема конструкции блока приведена на рисунке ниже

Блок состоит из входного клапана 1, пробкового крана 2, блока переключения управляющих клапанов 3, пилотного регулятора давления 4 и управляющего клапана 5.

Электрическая схема подсоединения обмоток электромагнита 6 (ЭВК) входного клапана и электромагнита 7 (ЭУК) управляющего клапана к внешнему источнику постоянного тока (ТГ) и к датчикам ДПТЭК, ДТЭК и РТЭК приведена на рис.2

При повороте ручки управления (рис.3) в положение "ЗАПАЛЬНИК", нажатии ее вниз до упора и переводе затем в положение "ОТКРЫТО" газ проходит через пробковый кран 2 в канал запальника 8 и через управляющий клапан 5 к основным горелкам.

При достижении заданной температуры датчик РТЭК разрывает цепь питания электромагнита управляющего клапана. Управляющий клапан закрывается и подача газа к основным горелкам прекращается.

Пилотный регулятор стабилизирует выходное давление при изменении входного давления от 1 до 3 кПа.

При нарушении тяги датчик ДТЭК разрывает цепь электромагнита входного клапана и подача газа к основным горелкам и запальнику прекращается.

При достижении температуры 95...100 град.С датчик ДПТЭК разрывает цепь электромагнита входного клапана и подача газа к основным горелкам и запальнику прекращается.

При отключении газа цепи электромагнитов входного и управляющего клапанов обесточиваются и подача газа через блок прекращается.

Монтаж и обслуживание

Монтаж блока БАРГ производит или предприятие-изготовитель газовой горелки или иная специализированная организация. На входе газа в горелку должен быть фильтр для защиты блока от попадания механических частиц более 0,06 мм; падение давления на фильтре должно быть не более 10 Па при давлении газа на входе 1,3 кПа (130 мм вод. ст..) и расходе 7,5 м3/ч.

Профилактическое обслуживание блока производится специализированной организацией в соответствии с требованиями на газовую горелку.
