Электромагнит ЭМП-К1 для клапана электромагнитного КПЭГ-50, КПЭГ-100, КПЭГ-200

Модель:
ЭМП-К1
Наличие:
Есть в наличии
3500р.

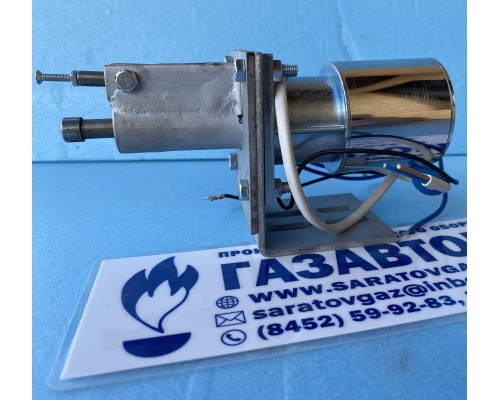

Электромагнит ЭМП-К1

Электромагнитный привод ЭМП является механизмом контроля в составе клапанов предохранительных запорных электромагнитных газовых КПЭГ-25, КПЭГ-32, КПЭГ-50, КПЭГ-80, КПЭГ-100, КПЭГ-150, КПЭГ-200, КПЗЭ и других. Клапаны в свою очередь предназначены для автоматического прекращения подачи природного газа к потребителям в системах автоматического управления газоиспользующими устройствами.

Для формирования данных о положении затвора клапана, ЭМП содержит датчик контроля состояния электромагнитного привода. Информация с датчика в виде «сухого контакта» может быть использована в системах автоматики безопасности, в устройствах контроля оборудования.

Уточняйте при заказе необходимое напряжение 220 В или 24 В. По умолчанию отгружаем на 220 В


Паспорт для электромагнита ЭМП-К1

Руководство по эксплуатации для элетромагнита ЭМП-К1

Схема электрическая электромагнита ЭМП-К1



Применение электромагнитов в составе клапанов КПЭГ, КПЗЭ

Электромагниты ЭМП К1 установлены на клапанах КПЭГ-25 и КПЗЭ-50 (на фото ниже)



Электромагнит ЭМП-К1 в сборе с фиксатором. Комплектуется по дополнительному требованию



Устройства и работа клапана КПЭГ, КПЗЭ с электромагнитом ЭМП К1

Клапан КПЭГ-200П имеет корпус 1 с седлом в соответствии с рисунком 1. Клапан 2 закреплен на оси 3, которая размещена в корпусе 1. На оси 3 установлены пружины 4 и 5. На оси 3, выходящей наружу, жестко закреплен рычаг 6, который взаимодействует с рычагом 7.



   Рис.1 Устройство клапана КПЭГ-50П, КПЗЭ-50

На корпусе 1 закреплен электромагнитный привод состоящий из электромагнита 8  с корпусом 9, в котором расположен шток 10 с втулкой 11 (см. рис 2 и 3).

Положение втулки 11 определяется усилием пружин 13, 14 и усилием электромагнита 8, передаваемым на шток 10 штифтом 15, изготовленным из немагнитного материала.

Корпус электромагнита 9 оснащен фиксатором 16, расположенным на оси 17. Фиксатор служит для удержания клапана в открытом состоянии во время технологической подготовки.

Фиксатор 16 должен свободно без рывкой и заеданий под действием силы тяжести поворачиваться на оси 17.

Подаваемый к клапану газ проходит через входной патрубок к выходному, если к электромагниту 8 подается соответствующее данному исполнению напряжение. Фиксатор 16 в соответствии с рисунком 3 должен быть выключен. (т.е. фиксатор должен принять горизонтальное положение).

При прекращении подачи напряжения в электромагнит происходит перемещение втулки 11. Упор 12, установленный на рычаге 7 выходит из зацепления с втулкой 11, освобождая связанные между собой рычаги 6 и 7, дает возможность оси 3 повернуться.

Усилие от пружин 4 и 5 передается клапану 2, и клапан 2 закрывает проход газа.

Приведение клапана 2 в рабочее состояние после срабатывания производится вручную поворотом рычага 6, при этом перепускной клапан, встроенный в клапан 2 открывается в первую очередь. После выравнивания давления до и после клапана 2 производится дальнейший подъем рычага 6 до зацепления с рычагом 7 и фиксацией их с втулкой 11 (см. рис.2).

Клапан 2 удерживается в открытом положении. Электромагнит подключается к сети. Фиксатор выключается в соответствии с рисунком 3. Клапан готов к работе.

Меры безопасности при работе с клапаном КПЭГ

При монтаже и эксплуатации клапанов КПЭГ действуют общие положения по технике безопасности в соответствии с требованиями ГОСТ 12.2.003-91, ГОСТ 12.2.063-81, ГОСТ 12.1.019-79, ГОСТ 12.2.007.0-75, ПБ-12-529-03 и СНиП 42-01-2002.

Клапаны КПЭГ нельзя устанавливать в окружающих средах, разрушающе действующих на чугун, сталь, алюминий, силумин, резину и цинковое покрытие.

Все работы по монтажу должны выполняться при отсутствии давления в технологическом трубопроводе и при отключенном напряжении. Присоединение электромагнита к питающей цепи должно быть в соответствии с общей схемой управления клапанов, "Правилами устройства электроустановок (ПУЭ)".

Клапаны КПЭГ должны устанавливаться так, чтобы направление потока газа совпадало с направлением стрелки на корпусе клапана.

Во избежание несчастных случаев и аварий запрещается :

приступать к работе с клапаном КПЭГ, не ознакомившись  с паспортом

производить устранение неисправностей или ремонт работающего клапана

при появлении запаха газа у места установки клапана  курить, зажигать спички, включать и выключать электроосвещение (если оно не выполнено во взрывобезопасном исполнении)

Подготовка клапана КПЭГ к использованию

Подготовка изделия к монтажу. Распаковать клапан КПЭГ и удалить транспортные заглушки. Произвести расконсервацию поверхностей деталей клапана от смазки.

Проверить визуально внешний вид клапана КПЭГ-200П на отсутствие механических повреждений.

Зазор между втулкой поз.11 и винтом поз.18 в соответствии с рис.2 обеспечивается вращением винта 18 при включенном электромагните.

Для проверки зазора (0.4-1.2) мм применять набор щупов №4, класс точности 2 ТУ 2-034-225-87.

Размещение и монтаж клапанов КПЭГ

Установить клапан КПЭГ в рабочее положение - электромагнитным приводом вверх. Направление потока газа должно совпадать с направлением стрелки на корпусе клапана.

Произвести заземление клапана.

Монтаж и подключение клапана КПЭГ должны производиться специализированной строительно-монтажной и эксплуатационной организациями в соответствии с утвержденным проектом, техническими условиями на производство строительно-монтажных работ, "Правилами технической эксплуатации и требований техники безопасности труда в газовом хозяйстве РФ", ПБ 12-529-03, "Правилами устройства электроустановок" (ПУЭ), а также паспортом.

Опрессовка трубопровода производится согласно действующим правилам, при этом клапан должен быть полностью отключен, посредством установки глухих прокладок между фланцев. Опрессовка водой запрещена.

При монтаже допускается установка клапана КПЭГ вертикально. При этом клапан запорного органа должен располагаться сверху, а механизм электромагнита должен быть повернут на 90 градусов относительно своей оси. Фиксатор должен располагаться в вертикальной плоскости.

Использование клапана КПЭГ

Порядок наладки клапана

Зацепить рычаги 6 и 7 в соответствии с рис.1

Установить фиксатор 16 в положение, показанное на рис.2

Ввести в зацепление упор 12 с втулкой 11

Подключить электромагнит к питающей сети

Установить фиксатор 16 в положение "выключен".


Возможные неисправности и методы их устранения  клапана КПЭГ, КПЗЭ


Техническое обслуживание клапана КПЭГ, КПЗЭ

Проверка параметров срабатывания клапана, техническое обслуживание и текущий ремонт должны проводиться в сроки, предусмотренные графиком в соответствии с требованиями ПБ 12-529-03.

Диагностирование проводить с соответствии с требованиями нормативной документации

Перечень работ, производимых при техническом обслуживании клапана КПЭГ, КПЗЭ

Клапан предохранительно-запорный электромагнитный газовый КПЭГ, КПЗЭ подвергается обязательной консервации согласно требованиям, предусмотренным в действующей технической документации.

Транспортирования и хранение клапанов КПЭГ

Транспортирование клапанов КПЭГ в упакованном виде может производиться любым видом транспорта, кроме морского по условиям хранения 7 ГОСТ 15150-69 в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.

Хранение клапанов КПЭГ в упакованном виде должно производиться по условиям хранения 3 ГОСТ 15150-69.

Плотные ящики с клапанами при хранении допускается устанавливать штабелями не более, чем в 3 яруса, решетчатые ящики устанавливают в 1 ряд.

При длительном хранении клапаны КПЭГ должны подвергаться переконсервации после 1 года хранения консервационным маслом КА-17 ГОСТ 10877-76 или другими смазками для изделий группы 2 по варианту защиты ВЗ-1 ГОСТ 9.014-78

Срок хранения не более 3 лет

Допускается транспортирование клапанов КПЭГ в универсальных контейнерах без транспортной тары с укладкой изделий рядами, разделяя каждый ряд прокладками из досок, фанеры.

Клапаны КПЭГ изготавливаются и принимаются к эксплуатации в соответствии с обязательными требованиями стандартов, ТУ 4859-030-03216769-99, действующей технической документации.

Гарантийный срок эксплуатации - 12 месяцев со дня продажи.-80



Доставка электромагнитов ЭМП-К1 осуществляется транспортными компаниями по таким городам как :

Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент .

В комплект поставки помимо самого клапана ЭМП-К1 входят :  паспорт, габаритная и электрическая схема
