Фильтр газа ФГ-150 предназначен для очистки неагрессивных сухих газов и воздуха от механических примесей (окалины, ржавчины, пыли ) с целью предотвращения износа оборудования, арматуры и приборов, засорения импульсных трубок.
Данные фильтры используются в составе газорегуляторных пунктов, узлов учета расхода газа, котельных установок в системах газоснабжения сельских и городских пунктов, узлов учета расхода газа промышленного и сельскохозяйственного назначения и т.д.
Условия эксплуатации фильтров соответствуют климатическому исполнению "У" категории 1 по ГОСТ 15150 для работы при температуре окружающего воздуха от минус 40 до плюс 60 град.С. Температура рабочей среды должна быть в диапазоне от минус 20 до плюс 120 град.С.
Варианты исполнения фильтров в зависимости от диаметров входных патрубков в таблице ниже.
Основные технические характеристики фильтров газа ФГ
Устройство фильтров газа ФГ представлено на рис.1. Корпус фильтра изготовлен из газовых труб по ГОСТ 10705-80, использованы плоские заглушки по ГОСТ 12836-67 и фланцы по ГОСТ 12820-80.
Сварные швы выполнены ручной дуговой сваркой в соответствии с требованиями ГОСТ 16075-80.
Стандартно данные фильтры изготовлены из стали ст.20; При необходимости возможно изготовление из стали 09Г2С
Сменная кассета фильтра оснащена фильтрующей сеткой из латуни или бронзы по ГОСТ 6613-86. Степень фильтрации определяется размером ячейки сетки в свету 50, 80 или 120 мкм и обозначается добавлением к шифру изделия по таблице 1 соответственно цифрами 5, 8 или 12. Например ФГ-100/100С-5
Варианты исполнения фильтров по расположению входного и выходного патрубков приведены на рис.2

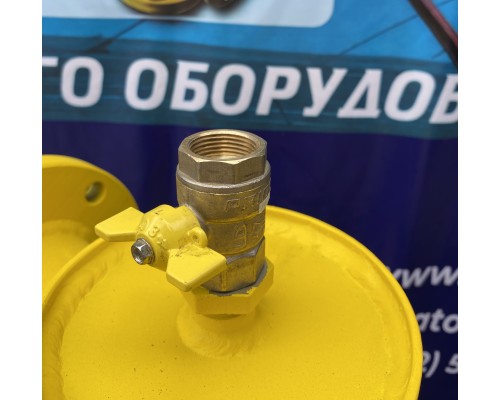

1 - крышка; 2-сетчатая кассета; 3- стакан; 4- дренаж G3/4;
Доставка фильтров газа ФГ-150 осуществляется транспортными компаниями по таким городам как :
Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент .
В комплект поставки помимо самого фильтра газа ФГ-150 входят : сертификат соответствия, паспорт, габаритная и функциональная схема
