Фильтр волосяной газовый ФВ-80

Модель:
ФВ-80
Наличие:
Предзаказ
50000р.

Фильтр газовый волосяной ФВ-80

Фильтр предназначен для очистки неагрессивных газов и воздуха от механических примесей. Чугунный литой или стальной сварной.

Возможно небольшое изменение строительной длины по требованию Заказчика.

Фильтры газовые волосяные ФВ предназначены для очистки неагрессивных газов и воздуха от механических примесей (окалины и пыли), эрозирующих уплотнительные поверхности клапанов регуляторов давления, предохранительных клапанов, запорной арматуры, а также засоряющих и выводящих из строя импульсные коммуникации и приборы.

Фильтры газовые волосяные ФВ устанавливаются на газопроводах низкого, среднего и высокого давления.
Условия эксплуатации фильтров соответствуют климатическому исполнению УХЛ2 по ГОСТ-15150 с температурой окружающей среды от минус 40 до плюс 45 град.С
Используемая среда – природный газ по ГОСТ 5542
Фильтр волосяной газовый ФВ состоит из чугунного корпуса с кольцевым пазом, внутри которого помещается кассета. сверху фильтр закрыт крышкой. Кассета выполнена в виде круглой коробки, обтянутой с обеих сторон проволочной сеткой и заполненной фильтрующим материалом. Газ очищается от механических примесей, проходя через фильтрующий материал кассеты.
Перед установкой фильтра волосяного ФВ-200 на газопроводе необходимо открыть крышку и убедиться, что набивка фильтра смазана. Если набивка кассеты сухая, то ее нужно опустить в ванну с висциновым маслом (смесь 60% цилиндрового масла ГОСТ 1841-51 и 40% солярового масла ГОСТ 1666-51). Температура масла 55-60 градусов С. Кассета находится в масляной ванне в течении 5 минут. Затем ее необходимо вытащить и дать стечь излишнему количеству масла в течении 5-6 часов. Только после этого кассета пригодна для установки в корпус фильтра. При установке кассеты в корпус направление стрелки на обечайке кассеты должно совпадать с направлением движения газа.
Максимально допустимая потеря давления газа на фильтре не должна превышать 1000 мм. вод.ст. При потере давления сверх этого значения фильтр необходимо отключить и прочистить кассету. В зависимости от характера пыли обойма выколачивается или промывается растворителями (бензолом, ксилолом и др.)
Интервал времени, через который нужно очищать (или менять) фильтрующие кассеты зависит от содержания пыли и количества проходящего газа.
В качестве фильтрующего материала применяется конский волос или капроновая нить.
Для определения степени загрязнения во фланцах фильтра ФВ предусмотрены резьбовые отверстия для присоединения манометра, которым можно определить падение давления газа при его прохождении через фильтр

В настоящее время фильтры ФВ с чугунными корпусами выпускаются в единичных экземплярах. Серийно в данный момент выпускаются фильтры ФВ только с стальными сварными корпусами. присоединительные размеры и строительная длина сохранены.

Фильтры ФВ чугунные

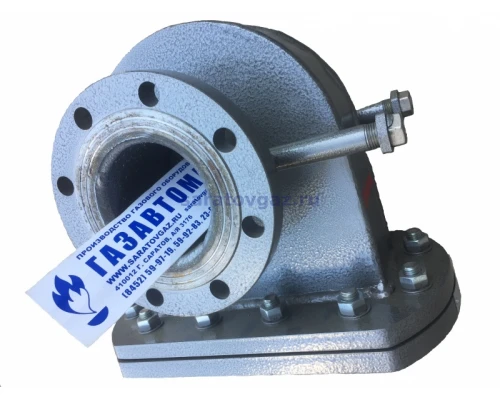

Фильтры ФВ стальные сварные. В настоящее время выпускаются серийно



Технические характеристики фильтров ФВ-80, ФВ-100, ФВ-200 с стальными сварными корпусами:


* возможно изменение строительной длины по требованию

Устройство фильтров волосяных ФВ

На  рисунке ниже представлен фильтр волосяной ФВ с стальным сварным корпусом 1, кассеты с фильтрующим элементом 2 и крышкой 3. При проходе газа через кассету с фильтрующим элементом пыль и другие твердые частицы оседают на кассете и остаются внутри корпуса. Степень загрязнения фильтрующего элемента можно определить по перепаду давления газа на кассете. В корпусе 1 для этого предусмотрены два отверстия с наружной резьбой труб 1/2" для присоединения индикатора перепада давления ИПД-1,6-10 (индикатора загрязненности фильтра). Индикатор загрязненности фильтра ИПД в стандартную комплектацию фильтра не входит и устанавливается по отдельному требованию.


Меры безопасности

Монтаж и эксплуатация фильтров должны соответствовать требованиям СНиП 42-01-2002 и ГОСТ 54983-2012 "Системы газораспределительные. Сети газораспределения природного газа. Общие требования к эксплуатации. Эксплуатационная документация".

Фильтр устанавливается так, чтобы направление потока газа через него совпадало с направлением стрелки на корпусе.

Порядок работы

Проверить фильтр осмотром на отсутствие механических повреждений на корпусе фильтра и крышки. Медленным открытием крана на входе подать максимальное давление газа и проверить перепад давления на фильтре с помощью манометров. Газ, проходя через кассету, очищается от твердых частиц, которые оседают на фильтрующем элементе и в нижней части корпуса. Потери давления газа на фильтрующем элементе не должны превышать 10 кПа. при превышении этого значения , снять крышку фильтра , извлечь кассету, промыть ее или заменить новой. Внутренние полости корпуса и крышки очистить от пыли и грязи. После сборки фильтра провести его обязательную опрессовку. все работы , связанные с разборкой фильтра , производить при отсутствии давления газа.

Техническое обслуживание

Фильтр подлежит профилактическому осмотру и техническому обслуживанию в сроки , определяемые графиком, утвержденным руководителем эксплуатирующей организации.

Работа по профилактическому осмотру заключается в проверке внешнего состояния и герметичности фильтра, степени загрязнения фильтрующей кассеты и очистки фильтра от пыли и грязи.

Транспортирование и хранение

Транспортирование фильтров производится любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

Хранение фильтров в упакованном виде должно производиться по группе условий хранения 5(ОЖ4) ГОСТ 15150-69. Срок хранения– 36 месяцев. При длительном хранении на складе фильтры должны подвергаться переконсервации после одного года хранения консервационным маслом К-17 ГОСТ 10877-76 или другими смазками для изделий группы II по варианту защиты ВЗ-1 ГОСТ 9.014-78.

Также производим кассеты с набивкой (фильтрующим элементом) для данных фильтров газовых типа ФВ-200.

На фото ниже кассеты для фильтров ФВ и комплект синтетического наполнителя. Подробнее про кассеты --- ЗДЕСЬ



Фильтры газа волосяные ФВ-80, ФВ-100, ФВ-200 с стальными сварными корпусами:



Доставка фильтров газа волосяных типа ФВ-80 осуществляется транспортными компаниями по таким городам как :

Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент .

В комплект поставки помимо самого фильтра волосяного газового ФВ-80 входят : сертификат соответствия или таможенная декларация, паспорт, габаритная схема .
