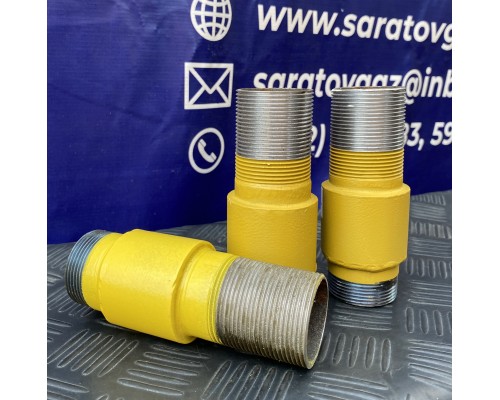

Изолирующее соединение ИС-32 (сгон)

Модель:
ИС-32
Наличие:
Предзаказ
800р.

Изолирующие соединения ИС

предназначены для изолирования или электрического разделения участков наружных трубопроводов, транспортирующих неэлектропроводящую (природный или сжиженный углеводородный газ). Декларация соответствия ТР ТС 010/2011 «О безопасности машин и оборудования»

Основные технические характеристики

Характеристики изолирующих соединений ИС

Температурный диапазон эксплуатации -40…+80 °С

Максимальное рабочее давление 1,6 МПа

Электрическое сопротивление постоянному току при 500 В не менее 5Мом Материал изделия сталь 20

Габаритно-присоединительные размеры изолирующих соединений сгонов даны в таблице 1




Габаритно-присоединительные размеры изолирующих соединений даны в Таблице 2.

На рис.2 схематично изображены ИС-22…60, на рис.3 схематично изображены ИС-76…720.


ИС предназначены для изолирования или электрического разделения участков наружных трубопроводов, транспортирующих неэлектропроводящую среду (природный или сжиженный углеводородный газ).

 Общие указания.

При погрузке-выгрузке и транспортировке изделия оберегать от ударов, используя грузоподъемные механизмы для изолированных труб. 3.2. Изолирующие соединения устанавливать на газопроводах-вводах и непосредственно у компенсаторов (до или после) на надземных трубопроводах.

Определение мест установки ИС осуществляется при проектировании. При этом привязка ИС по высоте на газопроводах-вводах не является обязательной.

 При хранении, транспортировки и монтаже ИС следует предохранять от механических повреждений и попадания атмосферных осадков.

Монтаж и испытание.

Перед монтажом убедиться, что испытательное давление ИС (по паспорту на изделие) соответствует испытательному давлению трубопровода.

При монтаже ИС на вертикальном участке газопровода необходимо установить опору на горизонтальном участке не далее 1 метра после отвода 90гр. и жестко закрепить к ней газопровод во избежание деформационной нагрузки на ИС. Опора должна иметь бетонное основание ниже точки промерзания грунта. Ввод в здание, газораспределительные установки не являются опорами при монтаже ИС.

При монтаже ИС на вертикальном участке газопровода на стене здания или иных конструкциях необходимо жестко закрепить газопровод не далее 1 метра от мест присоединения ИС к газопроводу во избежание деформационной нагрузки на ИС. Ввод в здание, газораспределительные установки не являются опорами при монтаже ИС.

При монтаже ИС на горизонтальном участке газопровода необходимо предусмотреть 2 опоры не далее 1 метра от мест присоединения ИС к газопроводу и жестко закрепить газопровод к опорам во избежание деформационной нагрузки. Вертикальный выход газопровода из земли возможно считать за опору, если расстояние от ИС до вертикального участка газопровода не более 1 метра. Опоры должны иметь бетонное основание ниже точки промерзания грунта. Ввод в здание, газораспределительные установки не являются опорами при монтаже ИС.

Если ИС на горизонтальном участке газопровода присоединяется непосредственно к арматуре, необходимо предусмотреть опору с жестким креплением под арматуру или в месте присоединения ИС к арматуре.

Установка ИС производиться только после того, как газопровод закреплен и установлена вся арматура на этом участке. Не допускается установка ИС при последовательном монтаже газопровода (монтаж газопровода, установка ИС, дальнейший монтаж газопровода).

НЕ ДОПУСКАЮТСЯ деформационные нагрузки, такие как сжатие, растяжение и изгиб ИС.

При монтаже ИС с использованием электродуговой сварки полимерную поверхность защитить от брызг раскаленного металла. Не допускать использование газовой сварки, укорачивание концов ИС и наплавки личного номера сварщика на теле ИС. 4.9 ЗАПРЕЩАЕТСЯ нагрев полимерной части ИС свыше 80°С.

Патрубки перед муфтой обмотать ветошью, периодически смачиваемой холодной водой. Температуру нагрева в месте охлаждения проверять тыльной стороной ладони. Если она не терпит температуры, то сварку прекратить и охладить патрубки. Не допускается измерять температуру непосредственно на поверхности муфты, так как полимерная часть ИС является плохим проводником тепла.

ЗАПРЕЩАЕТСЯ проводить монтаж ИС на действующем газопроводе при наличии газа в системе.

Положения данного руководства довести до сведения сварщика перед монтажом ИС.

При изоляции сварных швов на концах ИС материал должен иметь температуру не выше 80°С. Не рекомендуется изолировать (красить) поверхность муфт ИС.

Отклонение от прямолинейности участков трубопроводов, на которых монтируется ИС, должно быть не более 2 мм на 1 метр длины трубопровода в обоих направлениях от изделия, если другие нормы не обусловлены проектом.

Замер электрического сопротивления постоянному току напряжением 500 В проводить при температуре от 10 до 40°С, относительной влажности не более 95%.

Технические осмотры и замеры электрического сопротивления проводить:

1) После монтажа и пуска транспортируемого продукта в систему. 2) По окончании первого после монтажа ИС оттаивания грунта. 3) В случаях снижения эффективности работы станций катодной защиты или при их переналадке. 4) В соответствии с нормативными документами отрасли производства. 5) Каждые 5 лет со дня ввода в эксплуатацию.

Хранение и утилизация.

ИС хранить в закрытых помещениях с естественной вентиляцией, предотвращающих попадание прямых солнечных лучей и атмосферных осадков. Не допускать попадания внутрь ИС влаги, грязи, пыли, снега и посторонних предметов. Относительная влажность в помещении должна быть не более 65%.

ИС экологически безопасны и не оказывают вредного воздействия на здоровье человека.

При утилизации изделия сдавать в металлолом.

Гарантия изготовителя при соблюдении потребителем условий транспортирования, хранение, монтажа и эксплуатации - 12 месяцев от даты реализации изолирующего соединения, при соблюдении правил транспортирования, хранения, монтажа и эксплуатации. Расчетный срок службы ИС — не менее 30 лет с момента изготовления.


Доставка изолирующих соединений ИС-32  газовых осуществляется транспортными компаниями по таким городам как :

Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент .

В комплект поставки помимо самих изолирующих соединений ИС-32 входят :декларация соответствия,  паспорт, габаритная и функциональная схема
