Клапан КЗЭУГ-20 НД
Клапан запорный с электромагнитным управлением газовый КЗЭУГ-20
предназначен для использования в помещениях потребителей газа в качестве запорного элемента трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа с рабочим давлением до 0,005 МПа (0,05 кгс/см²).
Взвод клапана запорного с электромагнитным управлением газового КЗЭУГ осуществляется вручную. В составе электромагнитного клапана имеется датчик состояния (типа «открыт/закрыт»).
Основные технические данные газовых клапанов КЗЭУГ
- Амплитуда импульса управляющего сигнала для закрытия клапана: от 20 до 42 В;
- Диапазон условного давления:
- для клапанов НД: до 0,1 (1) МПа (кгс/см²);
- для клапанов СД: до 0,4 (4) МПа (кгс/см²);
- Время срабатывания клапана: не более 1 с.;
- Класс герметичности затвора: А;
- Вид корпуса клапана: литой;
- Материал корпуса клапана: латунь;
- Способ присоединения к трубопроводу: муфтовый по ГОСТ 6527-68;
Технические характеристики клапанов электромагнитных газовых КЗЭУГ
Руководство по эксплуатации клапанов КЗЭУГ
1 ОПИСАНИЕ И РАБОТА
1.1 Назначение
Клапаны запорные с электромагнитным управлением газовые КЗЭУГ (далее – клапаны) предназначены для использования в качестве запорного элемента трубопроводов сетей газопотребления в помещениях потребителей газа. Рабочая среда – природный газ по ГОСТ 5542-2014, паровая фаза сжиженного углеводородного газа по ГОСТ Р 52087-2018.
Пример обозначения клапана при заказе:
КЗЭУГ-32 НД
32 - Номинальный диаметр клапана DN : 15, 20, 25, 32, 40, 50
НД - Номинальное давление клапана (PN), МПа (кгс/см²): НД-0,1(1,0); СД-0,4 (4,0)
Климатическое исполнение – УХЛ 4.2 по ГОСТ 15150-69.
Условия эксплуатации: температура окружающей среды – от плюс 1 до плюс 40°С; относительная влажность воздуха не более 80 % (при температуре плюс 25°С); атмосферное давление – от 86,6 кПа до 106,7 кПа.
1.2 Технические характеристики
Основные характеристики клапанов приведены в таблице 1, размеры – в таблице 2.
Вид корпуса клапана – литой, материал корпуса – латунь.
Способ присоединения к трубопроводу – муфтовый по ГОСТ 6527-68.
Степень защиты – IP 54 по ГОСТ 14254-2015.
Класс защиты от поражения электрическим током - III по ГОСТ 12.2.007.0-75. Назначенный срок службы клапана – 12 лет. Средняя наработка на отказ – не
менее 30000 часов. Установленный ресурс – 5000 циклов.
Среднее время восстановления работоспособного состояния – не более 5 часов.
1.4 Устройство и работа

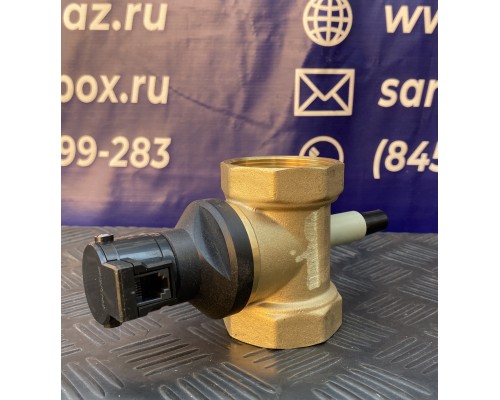

Внешний вид клапана приведен на рисунке 1, схема электрическая принципиальная – на рисунке 2.

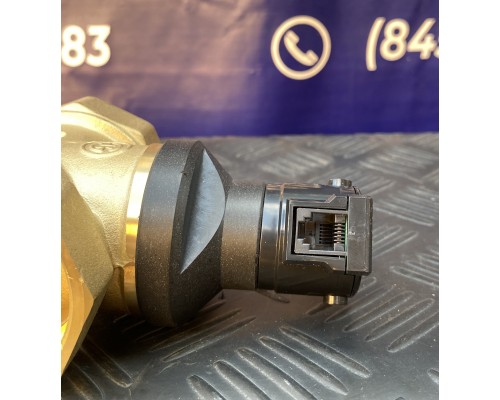

Клапан имеет бесконтактный датчик положения, который срабатывает при открытии клапана. При этом на контакте 2 разъема формируется сигнал «Клапан открыт».
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 Эксплуатационные ограничения
В помещении установки клапана содержание коррозионноактивных агентов не должно превышать норм, установленных по ГОСТ 15150-69 для атмосферы типа I, не допускается присутствие агрессивных ароматических веществ (кислоты, лаки, растворители, светлые нефтепродукты). Окружающая среда должна быть невзрывоопасная, не содержащая агрессивных газов и паров. Температура рабочей среды при эксплуатации клапана должна быть от плюс 1 ºС до плюс 40 ºС.
2.2 Меры безопасности
Монтаж и подключение клапана должны проводиться специализированной строительно-монтажной и эксплуатационной организациями в соответствии с утвержденным проектом, техническими условиями на производство строительно-монтажных работ, «Правилами безопасности сетей газораспределения и газопотребления», «Правилами устройства электроустановок», а также настоящим РЭ. К монтажу и техническому обслуживанию допускаются лица, прошедшие аттестацию в квалификационной комиссии, изучившие настоящее РЭ и имеющие квалификационную группу по электробезопасности не ниже III, прошедшие соответствующий инструктаж по технике безопасности и изучившие настоящее РЭ.
При монтаже и эксплуатации клапана действуют общие положения по технике безопасности в соответствии с требованиями ГОСТ 12.2.003-91, ГОСТ 12.2.063-2015, ГОСТ 12.1.019-2017, ГОСТ 12.2.007.0-75, ФНИП «Правила безопасности сетей газораспределения и газопотребления».
Запрещается приступать к работе с клапаном, не ознакомившись с настоящим РЭ.
Все работы по монтажу, демонтажу, техническому обслуживанию и ремонту должны проводиться только после полного прекращения подачи горю-чего газа и отсоединения кабеля от клапана.
Запрещается при монтаже и ремонте проводить сварочные или другие работы, связанные с разогревом клапана и присоединенного к нему трубопровода.
2.3 Указания по монтажу
Внимание: при монтаже не допускаются удары по корпусу клапана! Клапан должен устанавливаться в соответствии с требованиями проектной документации и СП 62.13330.2011 в месте, обеспечивающем свободный доступ к кнопке клапана. Клапан может устанавливаться как на вертикальном, так и на горизонтальном участке. При установке на горизонтальном участке кнопка должна располагаться снизу.

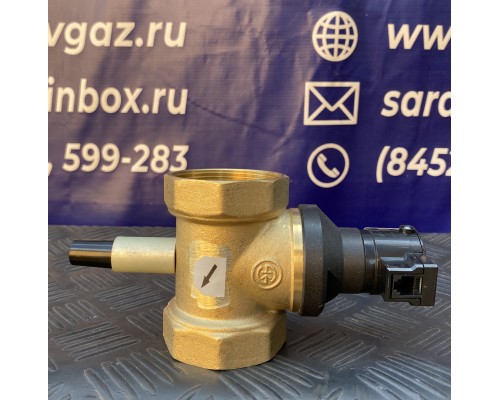

Направление подачи среды – в соответствии с маркировкой на клапане.
Клапан должен быть соединен с трубопроводом с помощью муфты по ГОСТ 6527-68 Перед клапаном необходимо устанавливать газовый фильтр типа ФГ или аналогич-ный, с целью предотвращения преждевременного выхода клапана из строя.
Клапан подключается к управляющему устройству (например, сигнализатору) электрическим кабелем.
2.4 Подготовка к эксплуатации
2.4.1 Провести внешний осмотр и убедиться в отсутствии повреждений корпуса и кабеля, направление подачи среды должно совпадать с маркировкой на клапане.
2.4.2 Проверить срабатывание клапана от управляющего устройства:
– закрыть кран перед газопотребляющим оборудованием;
– подключить клапан к устройству управления и включить последнее;
– убедиться, что клапан открыт (индикатор «Клапан закрыт» погашен);
– подать сигнал закрытия клапана в соответствии с документацией на устройство управления;
– по характерному щелчку убедиться, что клапан поменял свое состояние;
2.4.3 Проверить возможность управления клапаном от кнопки:
– закрыть кран перед газопотребляющим оборудованием;
– нажать кнопку;
– по характерному щелчку убедиться, что клапан поменял свое состояние;
2.4.4 Проверить герметичность стыков и прокладочных соединений:
– закрыть кран перед газопотребляющим оборудованием;
– убедиться, что клапан открыт, в противном случае – открыть клапан;
– подать рабочую среду в трубопровод;
– с помощью мыльного раствора проконтролировать отсутствие мыльных пузырьков в местах стыков;
2.4.5 Проверить герметичность затвора клапана:
– закрыть клапан с помощью устройства управления;
– по характерному щелчку убедиться, что клапан поменял свое состояние;
– открыть кран перед газопотребляющим оборудованием;
– с помощью газоиндикатора с чувствительностью не менее 0,001 % по объему CH4 убедиться в отсутствии протечек.
2.5 Использование изделия
Для открытия клапана кратковременно нажать кнопку 3 (см. рис. 1). Возможна кратковременная протечка газа, которая прекращается после отпускания кнопки.
Для закрытия клапана необходимо от устройства управления подать сигнал – электрические импульсы амплитудой от 30 В до 42 В длительностью не более 0,5с.
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
3.1 Общие указания
Работы по техническому обслуживанию и ремонту проводят работники обслуживающей организации, прошедшие аттестацию в квалификационной комиссии, изучившие настоящее РЭ и имеющие квалификационную группу по электробезопасности не ниже III. Обслуживающий персонал должен знать принцип действия клапанов, порядок и объем технического обслуживания, последовательность действий после аварийных отключений.
3.2 Меры безопасности
При техническом обслуживании и ремонте следует руководствоваться положения-ми по технике безопасности в соответствии с требованиями ГОСТ 12.2.003-91, ГОСТ 12.1.019-2017, ГОСТ 12.2.007.0-75, ГОСТ 12.2.063-2015 и ФНИП «Правила без-опасности сетей газораспределения и газопотребления».
Запрещается устранять неисправности при наличии давления рабочей среды в трубопроводе.
Запрещается нарушать пломбирование корпуса, производить несанкционированные разборку и регулировку клапана.
Запрещается проводить сварочные или другие работы, связанные с разогревом клапана и присоединенного к нему трубопровода.
3.3 Порядок технического обслуживания
Проводить внешний осмотр один раз в месяц или, при эксплуатации объекта без постоянного присутствия персонала, – при каждом посещении объекта.
Техническое обслуживание проводится ежегодно на месте установки клапана.
Последовательность работ по техническому обслуживанию:
проверка срабатывания клапана (пп. 2.4.2, 2.4.3);
проверка герметичности прокладочных соединений (п.2.4.4);
проверка герметичность затвора клапана (п.2.4.5);
осмотр состояния контактов разъема и подтяжка резьбовых соединений.
