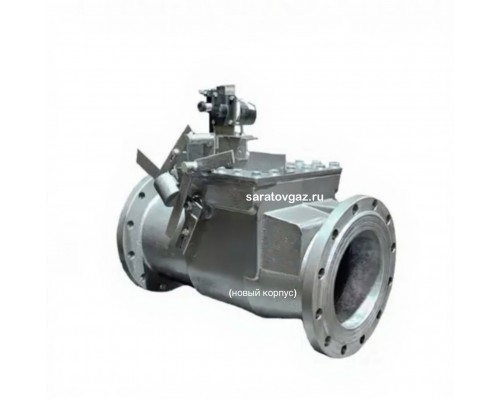

Клапан ПКЭН-100
Клапаны предохранительные запорные электромагнитные ПКНЭ-100, ПКВЭ-100 (ПКЭН-100, ПКЭВ-100)
являются полуавтоматическими запорными устройствами, предназначенными для герметичного перекрытия подачи неагрессивных углеводородных газов..
Клапаны автоматически закрываются при выходе контролируемого давления за установленные верхний и нижний пределы, а так же в системах автоматического управления газоиспользующими устройствами при отключении напряжения на электромагните. Открытие клапанов производится вручную. Произвольное открытие клапанов исключено.
Условия эксплуатации клапанов должны соответствовать климатическому исполнению УХЛ 2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 35 до плюс 450 С. Клапаны разрешается устанавливать не во взрывоопасных помещениях.
Клапаны изготавливаются с условным проходом Ду 50, 100 и 200 низкого ПКНЭ или высокого ПКВЭ контролируемого давления.
Клапаны ПКН и ПКВ с электромагнитами работают только в одном из режимов - контроль давления или контроль напряжения 220 В. Одновременно по обоим режимам клапан не работает!
Технические характеристики
По истечении 15 лет эксплуатации изделие подлежит утилизации
Устройство и принцип работы
Корпус 1 вентильного типа соединяется с переходным фланцем 2. На переходном фланце крепится крышка 3. Между крышкой 3 и переходным фланцем зажимается мембрана 4, эффективная площадь которой для клапана типа ПКВ в 8,5 раз меньше, чем для клапана типа ПКН. В крышке 3 устанавливается большая пружина 5, усилие которой изменяется при помощи пробки 6 и малая пружина 7, усилие которой изменяется при помощи штока 8. Внутри корпуса 1 находится клапан 9. Гильза клапана 9 перемещается по направляющей стойке 10, ввернутой в корпус, а шток клапана 9 в отверстие переходного фланца 2.
Подъем клапана 9 осуществляется при помощи вилки 12, закрепленной на поворотном валу 13, на конце которого крепится рычаг 14.
В клапане 9 имеется устройство, выполняющее функции перепускного клапана для выравнивания давления газа до и после клапана 9 в момент его открытия. При открытии клапана рычаг 14 зацепляется с анкерным рычагом 15, установленным на переходном фланце 2. Коромысло 16, установленное в крышке 3, одним концом соединяется с мембраной 4, а другим с молотком 17
Для открытия клапана необходимо рычаг 14 поднять до зацепления его с анкерным рычагом 15. При этом клапан 9 поднимается и откроет проход газу, который из сети по импульсной трубке поступит под мембрану 4. Настройка клапана на нижний диапазон срабатывания производится вращением штока 8, а на верхний диапазон - вращением пробки 6.
Если контролируемое давление газа находится в заданных пределах, коромысло 16, связанное одним концом с мембраной 4, другим совместится с упором молотка 17, который окажется запертым в вертикальном положении, поднятым вручную.
Если контролируемое давление газа возрастает выше заданного верхнего предела, установленного большой пружиной 5, мембрана 4, преодолевая усилие этой пружины, пойдет вверх и повернет коромысло 16, наружный конец которого выйдет из зацепления с упором молотка 17. Под действием груза молоток 17 упадет и ударит по свободному концу анкерного рычага 15, который освободит рычаг 14, укрепленный на валу, и клапан 9 под действием собственного веса и веса груза рычага 14 опустится на седло корпуса 1 и перекроет проход газу. Если контролируемое давление газа упадет ниже заданного предела, установленного малой пружиной 7, мембрана 4 под действием этой пружины пойдет вниз и опустит внутренний конец коромысла 16. При этом наружный конец коромысла 16 выйдет из зацепления с упором молотка, который упадет и закроет клапан.
Электропривод 18 крепится на кронштейне к верхней части крышки 3. Тягой он соединяется с коромыслом 16 анкерно-рычажной системы клапана.
Подаваемый к клапану газ проходит через входной патрубок к выходному, если к электромагниту электропривода 18 подается напряжение. При прекращении подачи напряжения в электромагнит происходит перемещение тяги 19 вверх, наконечник коромысла 16 выйдет из зацепления со штифтом молотка. В результате клапан окажется перекрытым.
Приведение клапана в рабочее положение после срабатывания производится вручную путем зацепления штифта молотка с коромыслом 16.
1 - корпус; 2 – переходной фланец; 3 - крышка ; 4 –мембрана; 5 – большая пружина; 6- пробка; 7 – малая пружина; 8 – шток; 9 – клапан; 10 – направляющая стойка;
12 – вилка; 13 – поворотный вал; 14 – рычаг; 15 – анкерный рычаг; 16- коромысло; 17- молоток; 18 – электропривод; 19 - тяга.
Указания мер безопасности
Монтаж и эксплуатация клапанов должны производиться в соответствии Правилами безопасности в газовом хозяйстве
Клапаны должны устанавливаться так, чтобы направление потока газа совпадало с направлением стрелки на корпусе клапана.
Клапан не должен устанавливаться в окружающих средах, разрушающе действующих на алюминий, чугун, сталь, резину и цинковое покрытие.
Все работы по монтажу должны выполняться при отсутствии давления в технологическом трубопроводе и при отключенном напряжении.
Присоединение электромагнита к питающей сети должно быть в соответствии с общей схемой управления клапанов, «Правилами Устройства Электроустановок (ПУЭ)».
Клапан должен быть заземлен, для чего вокруг болта заземления зачищается площадка Ø 20 мм и подключается провод заземления болтом из некорродирующего материала. В местах прохождения проводов электропитания через экран электромагнита установить втулки из эбонита.
Во избежание несчастных случаев и аварий запрещается:
- приступать к работе с клапаном, не ознакомившись с настоящим руководством по эксплуатации;
- производить устранение неисправностей или ремонт работающего клапана;
- при появлении запаха газа у места установки клапана курить, зажигать спички, включать и выключать электроосвещение (если оно не выполнено во взрывобезопасном исполнении)
Монтаж и подготовка клапана к работе
Перед монтажом изделия необходимо произвести расконсервацию наружных поверхностей.
Установка прибора в местах с отрицательной температурой допускается при условии отсутствия конденсации паров воды в проходящем газе при этих температура
Клапан монтируется на горизонтальном участке трубопровода перед регулятором давления. Мембрана должна занимать горизонтальное положение. Вход газа должен соответствовать стрелке, отлитой на корпусе.Клапан своей опорной поверхностью устанавливается на кронштейны или подставки и дополнительного крепления не требует. Импульсная трубка должна быть присоединена к ниппелю (приварена) и по возможности должна иметь уклон от головки вниз и не иметь участков с противоположным направлением уклона, в которых может скопиться конденсат. Присоединение трубки к нижней четверти горизонтального трубопровода, в котором контролируется давление, не допускается. Импульс берется после регулятора давления.В заводском исполнении рычаг подъема клапана расположен слева по ходу газа. Если по условиям монтажа такое расположение неудобно, то его можно перемонтировать. Для этого следует открутить гайки, снять в собранном виде головку, поменять местами пробки и перевернуть ось вилки. Рычаг посадить на ось так, чтобы ось планки рычага совпадала с направлением оси вилки в одной плоскости, после чего закрепить рычаг гайкой. Установить головку, повернув ее на 1800 относительно первоначального положения и завинтить гайки. После монтажа и перемонтирования клапана следует проверить надежность выбивания анкера молотком, герметичность всех соединений воздухом, азотом или рабочим газом при давлении 1,2 МПа. Все места уплотнения подмембранной полости переходного фланца на герметичность испытать давлением: для клапанов ПКН-0,1 МПа, для клапанов ПКВ-0,6 МПа. На герметичность закрытия клапана давлением 1,2 МПа и 0,002 МПа.Утечки воздуха в местах соединений и уплотнений не допускаются.
Клапан после настройки потребителем на требуемое давление срабатывания должен быть опломбирован.
Порядок работы
По окончании монтажа и опрессовки клапана следует произвести настройку на рабочие параметры.
Рекомендуется следующий порядок настройки.
Сначала установить нижний предел вращением штока 8. Во время настройки следует поддерживать давление в импульсной трубке несколько выше устанавливаемого предела, а затем медленно снизить давление и убедиться в том, что клапан срабатывает при падении давления до установленного нижнего значения.
После чего установить верхний предел вращением пробки 6. Во время настройки следует поддерживать давление немного выше настроенного нижнего предела. После окончания настройки повысить давление и убедиться в срабатывании клапана при достижении верхнего предела.
При открывании клапана после его срабатывания вводить в зацепление штифт молотка с коромыслом следует лишь после устранения причин недопустимого изменения давления путем нажатия на шток мембраны. При этом давление в головке рекомендуется поддерживать немного выше нижнего предела.
Если молоток не устанавливается в рабочее вертикальное положение при нормальном контролируемом давлении, то следует проверить исправность клапана.
Техническое обслуживание
В процессе работы клапана следует производить профилактические осмотры не реже одного раза в три месяца, а планово-предупредительный ремонт - один раз в полтора года.
При осмотре следует убедиться в срабатывании клапана на ранее установленных пределах давлений, а также в легкости вращения на осях молотка и анкерного рычага.
Шток клапана должен свободно ходить по направляющей колонке. При необходимости следует очистить шток и направляющую колонку. Во избежание оседания пыли смазывать направляющую не следует.
Седло клапана должно быть чистым. Засорение седла вызывает негерметичность клапана. Необходимо обращать внимание на состояние резинового уплотнения. С течением времени резина теряет эластичность, что может вызвать нарушение герметичности при закрывании клапана.
Возможные неисправности и методы их устранения
Транспортирование и хранение клапанов
Транспортирование клапанов в упакованном виде может производиться любым видом транспорта, кроме морского, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
10.2. При длительном хранении на складе клапаны должны подвергаться переконсервации после одного года хранения консервационным маслом К-17 ГОСТ 10877-76 или другими смазками для изделий группы II по варианту защиты ВЗ-1 ГОСТ 9.014-78
Срок хранения не более 6 лет.
10.3. Допускается транспортирование клапанов в универсальных контейнерах без упаковки с укладкой изделий рядами, разделяя каждый ряд прокладками из досок, фанеры и др.
Гарантийный срок - 18 месяцев
