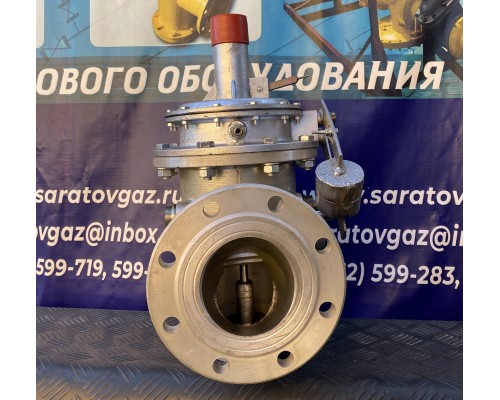

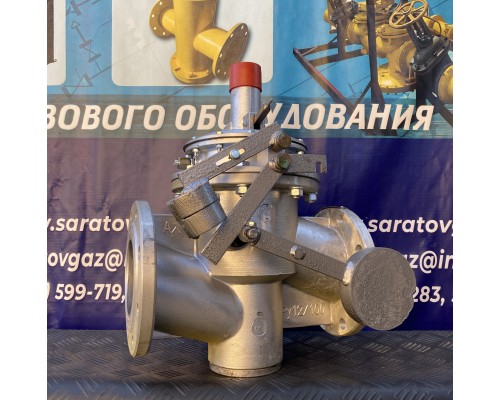

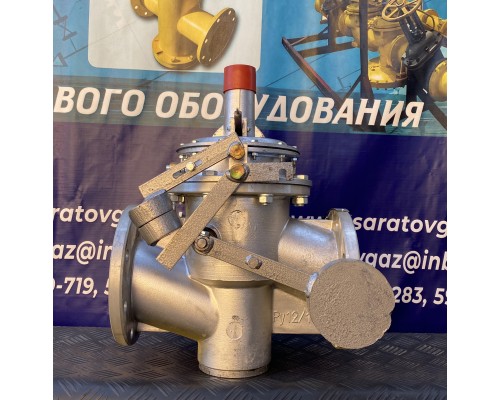

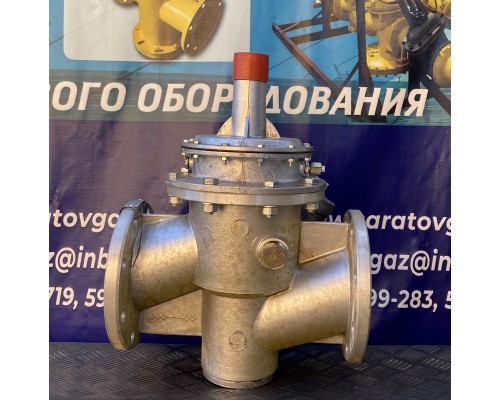

Клапан ПКН-100

Клапаны предохранительные запорные ПКН-100

являются полуавтоматическими запорными устройствами, предназначенными для герметичного перекрытия подачи газа. Клапаны автоматически закрываются при выходе контролируемого давления за установленные верхний и нижний пределы. Открытие клапанов производится вручную. Произвольное открытие клапанов исключено.

Основные технические характеристики

Клапана предохранительные запорные типа ПКН-200  предназначены для прекращения подачи газа к потребителю при выходе контролируемого давления из заданных пределов и установки в газорегуляторных пунктах ГРПШ и газорегуляторных установках ГРУ.

Клапаны изготавливаются в климатическом исполнении У, категории 4 по ГОСТ 15 150-69. Клапаны выпускаются в двух исполнениях: низкого давления ПКН и высокого давления ПКВ.

  Устройство и принцип работы клапанов ПКН (ПКВ)

Корпус 1, вентильного типа соединяется с переходным фланцем 2. на переходном фланце крепится крышка 3. Между крышкой 3 и переходным фланцем зажимается мембрана 4, эффективная площадь которой для клапана типа ПКВ в 8,5 раз меньше, чем для клапана типа ПКН. В крышке 3 устанавливается большая пружина 5, усилие которой изменяется при помощи пробки 6 и малая пружина 7, усилие которой изменяется при помощи штока 8, Внутри корпуса 1 находится клапан 9. Гильза клапана 9 перемещается по направляющей стойке 10, ввернутой в корпус, а шток клапана 9 в отверстие переходного фланца 2.

Подъем клапана 9 осуществляется при помощи вилки 12, закрепленной на поворотном валу 13, на конце которого крепится рычаг 14.

В клапане 9 имеется устройство, выполняющее функции перепускного клапана для выравнивания давления газа до и после клапана 9 в момент его открытия. При открытии клапана рычаг 14 зацепляется с анкерным рычагом 15, установленном на переходном фланце 2. Коромысло 16, установленное в крышке 3, одним концом соединяется с мембраной 4, а другим с молотком 17.

для открытия клапана необходимо рычаг 14 поднять до зацепления его с анкерным рычагом 15. При этом клапан 9 поднимается и откроет проход газу, который из сети по импульсной трубке посткупит под мембрану 4. Настройка клапана на нижний диапазон срабатывания производится вращением штока 8, а на верхний диапазон - вращением пробки 6.

Если контролируемое давление газа находится в заданных пределах, коромысло 16, связанное одним концом с мембраной 4, другим совместится с упором молотка 17, который окажется запертым в вертикальном положении, поднятым вручную.

Рисунок 1. Клапаны предохранительные запорные ПКН-200 (ПКВ-200)
Корпус — 1; Переходной фланец — 2;Крышка — 3; Мембрана — 4; Большая пружина — 5; Пробка — 6; Малая пружина — 7; Шток — 8; Клапан — 9; Направляющая стойка — 10; Тарелка — 11; Вилка — 12; Поворотный вал — 13; Рычаг — 14; Анкерный рычаг — 15; Коромысло — 16; Молоток — 17.

Указания мер безопасности

Монтаж и эксплуатация клапанов должны производиться в соответствии с Правилами безопасности в газовом хозяйстве.

Клапаны должны устанавливаться так, чтобы направление потока газа совпадало с направлением стрелки на корпусе клапана.

Монтаж и подготовка клапана ПКН (ПКВ) к работе

Перед монтажом клапана необходимо произвести расконсервацию наружных поверхностей.

Установка клапана в местах с отрицательной температурой допускается при условии отсутствия конденсации паров воды в проходящем газа при этих температурах. Клапан не должен устанавливаться в окружающих средах, разрушающе действующих на алюминий, чугун, сталь, резину и цинковое покрытие.

Клапан монтируется на горизонтальном участке трубопровода перед регулятором давления. Мембрана должна занимать горизонтальное положение. Вход газа должен соответствовать стрелке, отлитой на корпусе.

Клапан своей опорной поверхностью устанавливается на кронштейны или подставки и дополнительного крепления не требует.

Импульсная трубка должна быть присоединена к ниппелю и по возможности должна иметь уклон от головки вниз и не иметь участков с противоположным направлением уклона, в которых может скопиться конденсат.

Присоединение трубки к нижней четверти горизонтального трубопровода, в котором контролируется давление, не допускается.

Импульс берется после регулятора давления.

В заводском исполнении рычаг подъема клапана расположен слева по ходу газа. Если по условиям монтажа такое расположение неудобно, то его можно перемонтировать. Для этого следует открутить гайки, снять в собранном виде головку, поменять местами пробки  и перевернуть ось вилки. Рычаг посадить на ось так, чтобы ось планки рычага совпадала с направлением оси вилки в одной плоскости, после чего закрепить рычаг гайкой. Установить головку, повернув ее на 180 градусов относительно первоначального положения и завинтить гайки. После монтажа и перемонтирования клапана следует проверить надежность выбивания анкера молотком, герметичность всех соединений воздухом, азотом или рабочим газом при давлении 1,2 МПа. Все места уплотнения подмембранной полости переходного фланца на герметичность испытать давлением : для клапанов ПКН -0,1 МПа, для клапанов ПКВ - 0,6 МПа. На герметичность закрытия клапана давлением 1,2 МПа и 0,002 МПа.

Утечки воздуха в местах соединений и уплотнений не допускаются.

Клапан после настройки потребителем на требуемое давление срабатывания должен быть опломбирован.

Порядок работы клапана ПКн (ПКВ)

По окончании монтажа и опрессовки клапана следует произвести настройку на рабочие параметры.

Рекомендуется следующий порядок настройки. Сначала установить нижний предел вращением штока 8. Во время настройки следует поддерживать давление в импульсной трубке несколько выше устанавливаемого предела, а затем медленно снизить давление и убедиться в том, что клапан срабатывает при падении давления до установленного нижнего значения.

После чего установить верхний предел вращением пробки 6. Во время настройки следует поддерживать давление немного выше настроенного нижнего предела. После окончания настройки повысить давление и убедиться в срабатывании клапана при достижении верхнего предела.

В процессе работы клапана следует производить профилактические осмотры не реже одного раза в три месяца, а планово-предупредительный ремонт  - один раз в полтора года.

При осмотре следует убедиться в срабатывании клапана на ранее установленных пределах давлений, а также в легкости вращения на осях молотка и анкерного рычага.

Шток клапана должен свободно ходить по направляющей колонке. При необходимости следует очистить шток и направляющую колонку. Во избежании оседания пыли смазывать направляющую не следует.

Седло клапана должно быть чистым. Засорение седла вызывает негерметичность клапана. Необходимо обращать внимание на сотояние резинового уплотнения. С течением времени резина теряет эластичность, что может вызвать нарушение герметичности при закрывании клапана.

При открывании клапана после его срабатывания вводить в зацепление штифт его молотка с коромыслом следует лишь после устранения причин недопустимого изменения давления путем нажатия на шток мембраны. При этом давление в головке рекомендуется поддерживать немного выше нижнего предела. Если молоток не устанавливается в рабочее вертикальное положение при нормальном контролируемом давлении, то следует проверить исправность клапана.

Характерные неисправности и методы их устранения

Транспортировка и хранение клапанов ПКН (ПКВ)

Транспортирование клапанов в упакованном виде может производиться любым видом транспорта, кроме морского, в соответствии с правилами перевозки грузов, действующих на данном виде транспорта. Условия транспортирования клапанов должны соответствовать условиям хранения 7 ГОСТ 15150-69.

При длительном хранении на складе клапаны должны подвергаться переконсервации после одного года хранения консервационным маслом К-17 ГОСТ 10877-76 или другими смазками для изделий группы II по варианту защиты ВЗ-1 ГОСТ 9.014-78. Хранение клапанов в упакованном виде должно производиться по условиям хранения ЗЖЗ ГОСТ 15150-69. Срок хранения не более трех лет.

Допускается транспортирование клапанов в универсальном контейнере без упаковки с укладкой рядами, разделяя каждый ряд прокладками из досок, фанеры и др.
