Клапан под манометр КМ

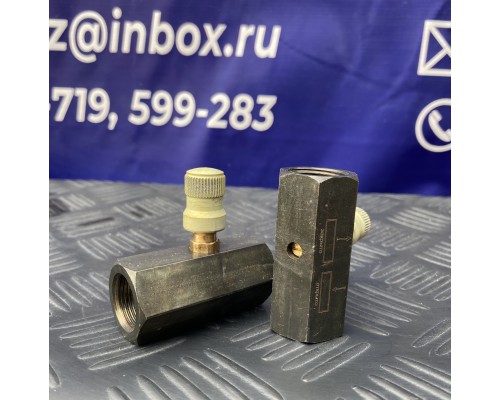

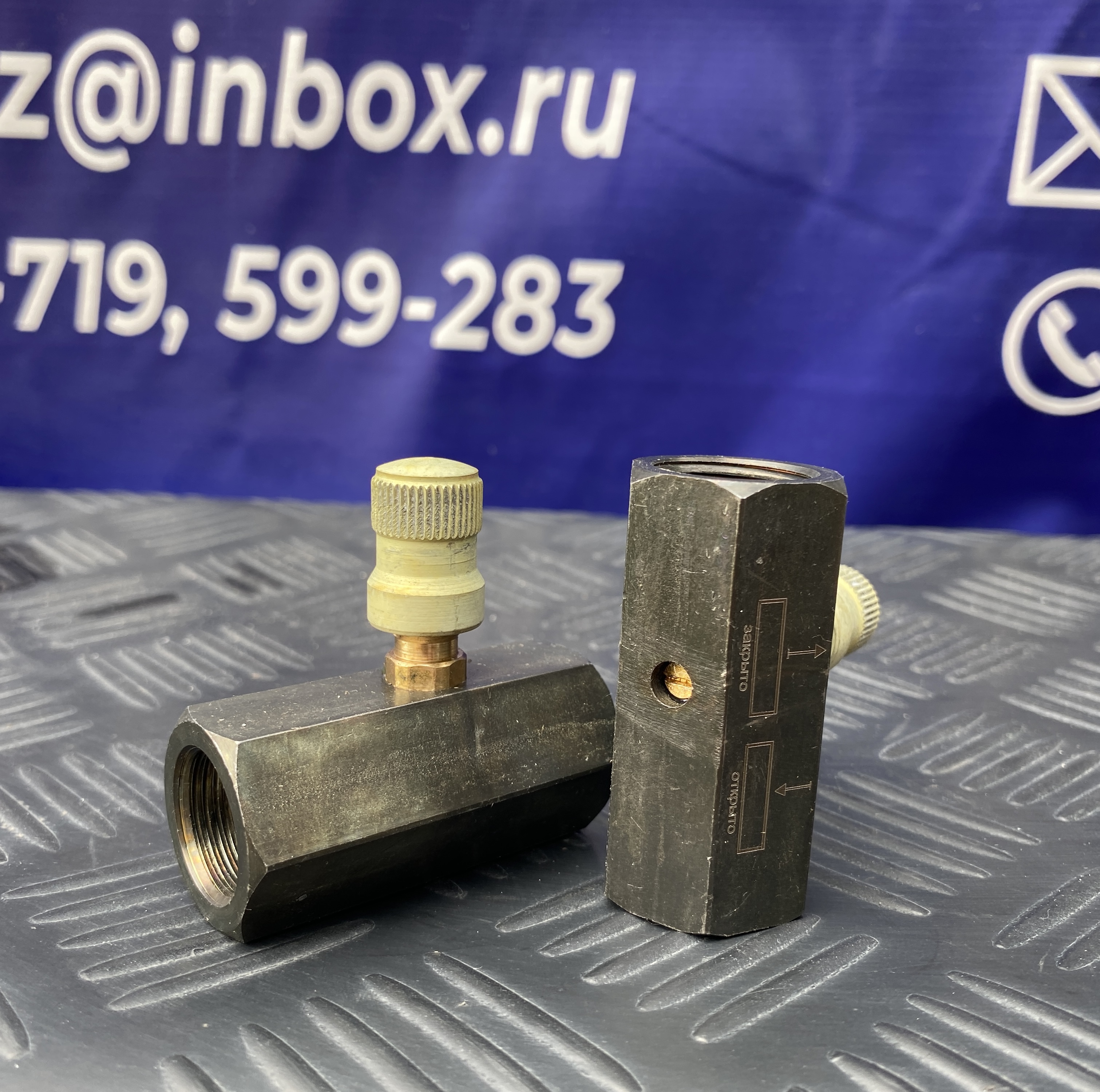

Клапан трехлинейный кнопочный под манометр КМ

предназначен для подачи давления газа на манометр и сброса давления из него.

Применяется для контроля давления газообразных неагрессивных сред с окружающей температурой от минус 400С до плюс 45 0С.

Технические характеристики

 Давление рабочей среды до 1,6 МПа

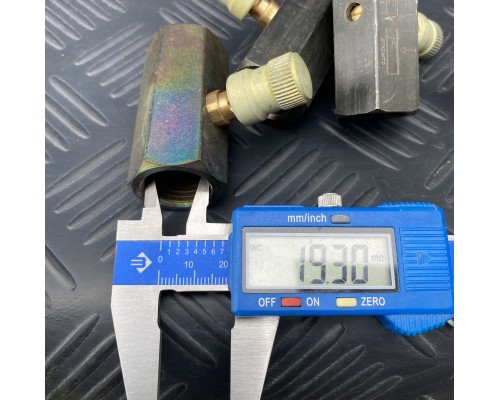

Присоединительные размеры:

            Присоединение к трубопроводу – G1/2-В

            Присоединение к манометру – М20*1,5-6Н

            через переходник – М12*1,5-6Н(под заказ)

Масса 0.3 кг

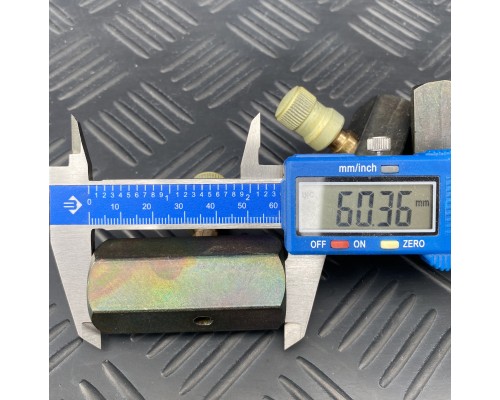

Строительная длина  60 мм

Описание и работа клапана КМ

Клапан кнопочный под манометр КМ изготавливается нормально закрытого исполнения и предназначен для периодической и постоянной подачи контролируемого избыточного давления жидких или газообразных рабочих сред из технологической магистрали на измерительные приборы. Клапан за счет возможности периодической подачи контролируемого давления, способствует увеличению ресурса работы измерительных приборов.

Клапан предназначен для работы со следующими рабочими средами : воздух, вода, природный газ, другие газы и жидкости не агрессивные по отношению к примененным конструкционным материалам ( сталь, медные сплавы, резиновые уплотнения). Клапан не предназначен для работы с рабочими средами, которые используются в химических, нефтехимических, нефтепереработывающих опасных производственных объектах.

По метрологическим свойствам клапан относится к изделиям не являющимся средством измерения и не имеющим точностные характеристики

1 - корпус, 2- перепускной шток, 3- пружина возвратная, 4- кольцо уплотнительное, 5- втулка, 6- кнопка

Монтаж и подготовка к работе клапана КМ

Перед монтажом клапанов необходимо проверить целостность корпуса.

Клапаны могут быть смонтированы в любом положении, удобном для обслуживания. При этом необходимо учитывать направление сброса давления рабочей среды из измерительного прибора с целью предотвращения попадания в зону сброса обслуживающего персонала.

При выборе места установки необходимо учитывать следующее:

- место установки клапанов должно обеспечивать условия для обслуживания и демонтажа;

- температура, относительная влажность окружающего воздуха;

-среда, окружающая клапаны, не должна содержать примесей, вызывающих коррозию деталей.

При эксплуатации клапанов в диапазоне минусовых температур необходимо исключить :

- накопление и замерзание конденсата в рабочих камерах и внутри соединительных трубок ( при измерении параметров газообразных сред);

- замерзание, кристаллизацию среды или выкристаллизовывание из нее отдельных компонентов (при измерении жидких сред).

Проверка работоспособности клапанов проводится после монтажа, а также в процессе эксплуатации непосредственно на месте установки. Клапаны считаются работоспособными, если при нажатии перепускного штока, клапаны выполняют основное свое назначение.

Устройство и работа

Клапан под манометр кнопочный КМ нормально закрытого исполнения состоит из следующих основных деталей - латунного перепускного штока 2, размещенного в корпусе 1 и возвратной пружины 3, которая находится в поджатом состоянии.

Принцип работы и методика использования клапана :

Рабочая среда подается в кнопочный клапан со стороны входа. При этом измеряемое рабочее давление среды удерживается внутри клапана, а также на измерительный прибор, подсоединенный к выходу клапана, не поступает. Для того чтобы произвести контроль давления рабочей среды необходимо нажать на кнопку 6, которая приведет перепускной шток 2 в крайнее нижнее положение. При достижении крайнего нижнего положения перепускного штока 2 и удержании его в данном положении, давление рабочей среды подается в измерительный прибор.

при необходимости постоянной подачи рабочей среды на измерительный прибор нужно при достижении крайнего нижнего положения перепускного штока 2 повернуть кнопку 6 направо до момента ее фиксации в нажатом положении.

После проведения контроля показаний давления рабочей среды необходимо снять нагрузку с перепускного штока 2. При этом перепускной шток под действием возвратной пружины 3 возвратится в начальное положение.  Подача давления рабочей среды на измерительный прибор прекратится  и произойдет сброс давления с рабочей камеры измерительного прибора в атмосферу со стороны возвратной пружины 3. при сбросе давления с измерительного прибора необходимо предпринять меры предосторожности по исключению контакта рабочей среды с обслуживающим персоналом.

Меры безопасности

Источником опасности при монтаже или эксплуатации клапана является рабочая среда, находящаяся под давлением и температура рабочей среды.

Безопасность эксплуатации клапана обеспечивается :

- прочностью и герметичностью камер;

- надежным креплением при монтаже на объекте.

Все работы по монтажу и демонтажу должны выполняться при полном отсутствии давления в трубопроводе.

Срок эксплуатации

Клапан под манометр кнопочный КМ состоит полностью из безопасных материалов Российского производства.

Срок эксплуатации клапана - 15 лет.

После окончания срока службы его можно сдавать в пункты приема вторсырья.

Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию или 18 месяцев с момента производства.
