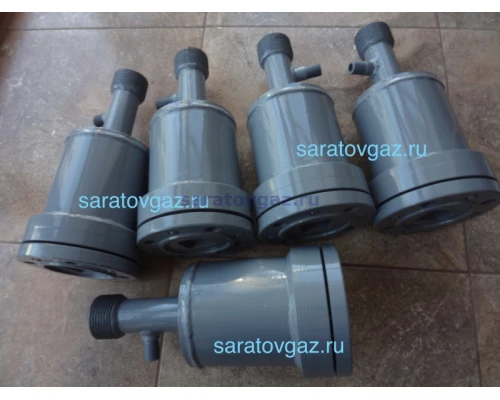

Клапан предохранительный КПУ-04

Клапан предохранительный универсальный КПУ-04 предназначен для отключения потока жидкой и паровой фаз сжиженных и углеводородных газов ГОСТ Р 52087-2003, проходящих через сливо-наливные линии, при разрыве соединительного рукава.

Вид климатического исполнения У1 ГОСТ 15150-69, для температуры окружающей среды от минус 40 до плюс 50 град.С.

Назначенный срок службы 15 лет.

Клапан КПУ не является клапаном герметичного перекрытия потока газа. Клапан КПУ используется при обрыве сливного шланга, чтобы после срабатывания клапана (опускания защелки внутри клапана ) и перекрытия основного потока СУГ (жидкой или паровой фаз), иметь возможность персоналу объекта подойти к линии слива и перекрыть ее запорным шаровым краном, который всегда должен стоять на линии слива после КПУ.

Клапан КПУ удобно использовать на линиях слива-налива СУГ, так как патрубок клапана заканчивается резьбой для присоединения сливного шланга.

Основные технические характеристики клапанов КПУ-04

Устройство и работа клапана

Клапан КПУ (рис.1) представляет собой корпус 1, в котором устанавливается короб 2. В верхней части короба имеется клапана 3 с пружиной 4. В нижней части короба установлена втулка 5 с бойком 6 и заслонкой 7, установленной на оси 8. Отводящая труба корпуса заканчивается резьбой М 60 * 4-LH для подсоединения сливного шланга и имеет бобышку с пробкой 9.

для удаления газа из корпуса 1 клапана вместо пробки устанавливается клапан (вентиль), соединенный трубопроводом со свечой.

Работа клапана : СУГ поступает в корпус 1 по коробу 2, проходит по нему, а затем попадает в газопровод за клапаном.  Одновременно газ проходит через отверстие в коробе 2 и заполняет рабочую камеру корпуса 1. При выравнивании давления в коробе и рабочей камере клапан 3 прижимается пружиной 4 к коробу и перекрывает отверстие.

При аварийной ситуации давление в проходном канале (коробе ) резко снижается при этом боек 6 движется вверх, приподнимает заслонку 7, которая далее подхватывается потоком СУГ и перекрывает проходное отверстие клапана.

Клапан возвращается в исходное рабочее положение после выравнивания давления СУГ по обе стороны заслонки 7. Под действием собственного веса заслонка опускается вниз. Клапан готов к работе.

Рис.1 Клапан предохранительный универсальный КПУ-04

1 - корпус; 2 - короб; 3 - клапан; 4 - пружина; 5 - втулка; 6 - боек; 7 - заслонка; 8 - ось; 9 - пробка;

Меры безопасности

Клапан должен соответствовать требованиям ФНП "Правила безопасности для объектов, использующих сжиженные углеводородные газы", требованиям безопасности ГОСТ 12.2.003-91.

Клапан в сборе должен быть прочным при гидравлическом давлении 2,0 МПа и герметичным при давлении воздуха 1,6 МПа.

Монтаж, эксплуатация и ремонт клапана должны выполняться в соответствии с ГОСТ Р "Системы газораспределительные. Объекты сжиженных углеводородных газов. Общие требования к эксплуатации. Эксплуатационная документация." и руководства по эксплуатации.

К работе по монтажу, эксплуатации и ремонту допускаются лица, достигшие 18-летнего возраста, прошедшие обучение и сдавшие экзамены на знание соответствующих производственных инструкций и имеющие соответствующее удостоверение, а также получившие вводный инструктаж на рабочем месте.

При правильном монтаже и эксплуатации клапан не оказывает отрицательного воздействия на окружающую среду.

Техническое обслуживание

Ежедневно проверять герметичность всех мест соединений и уплотнений составных частей клапана, находящихся под давлением.

При наличии утечек необходимо их устранять с соблюдением мер предосторожности и требований техники безопасности.

Производить не реже одного раза в три месяца профилактический осмотр, очистку клапана от загрязнения. Для этого необходимо отвернуть винты и вынуть из корпуса короб 2, осмотреть и очистить его внутреннюю полость, втулку 5, боек 6, проверить надежность крепления резиновой пластины к заслонке 7 и резинового клапана к пластинчатой пружине 4.

После осмотра и очистки клапана от загрязнения при необходимости заменить прокладки на новые и собрать в обратном порядке.

Дата технического обслуживания заносится в журнал.

Перечень возможных неисправностей и рекомендации по их устранению

Доставка клапанов предохранительных универсальных КПУ-04 осуществляется транспортными компаниями по таким городам как :  Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент .

В комплект поставки помимо самого клапана КПУ-04 входят : сертификат соответствия или таможенная декларация, паспорт, габаритная и функциональная схема .
