Клапан предохранительный запорный КПЗ-250Н

Клапан предохранительный запорный  КПЗ-250Н (КПЗ-250С, КПЗ-250В)

Клапан КПЗ предназначен для автоматического прекращения подачи природного газа при повышении или понижении контролируемого давления газа от заданных пределов. Ду50

Клапан предохранительно-запорный предназначен для автоматического прекращения подачи природного газа ГОСТ 5542-87 к потребителю при повышении или понижении контролируемого давления газа от заданных пределов.
Клапаны изготавливаются с условными проходами Ду25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300, 450, 500, 600
Вид климатического исполнения УХЛ4 ГОСТ 15150-69
Время срабатывания клапана не более 1 сек.
Средний срок службы не менее 10 лет

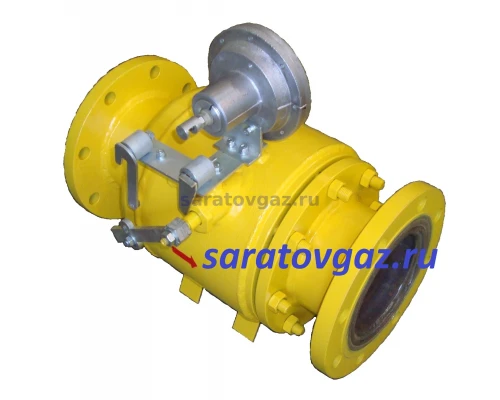

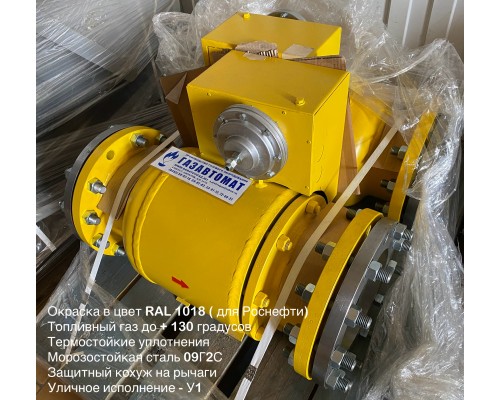

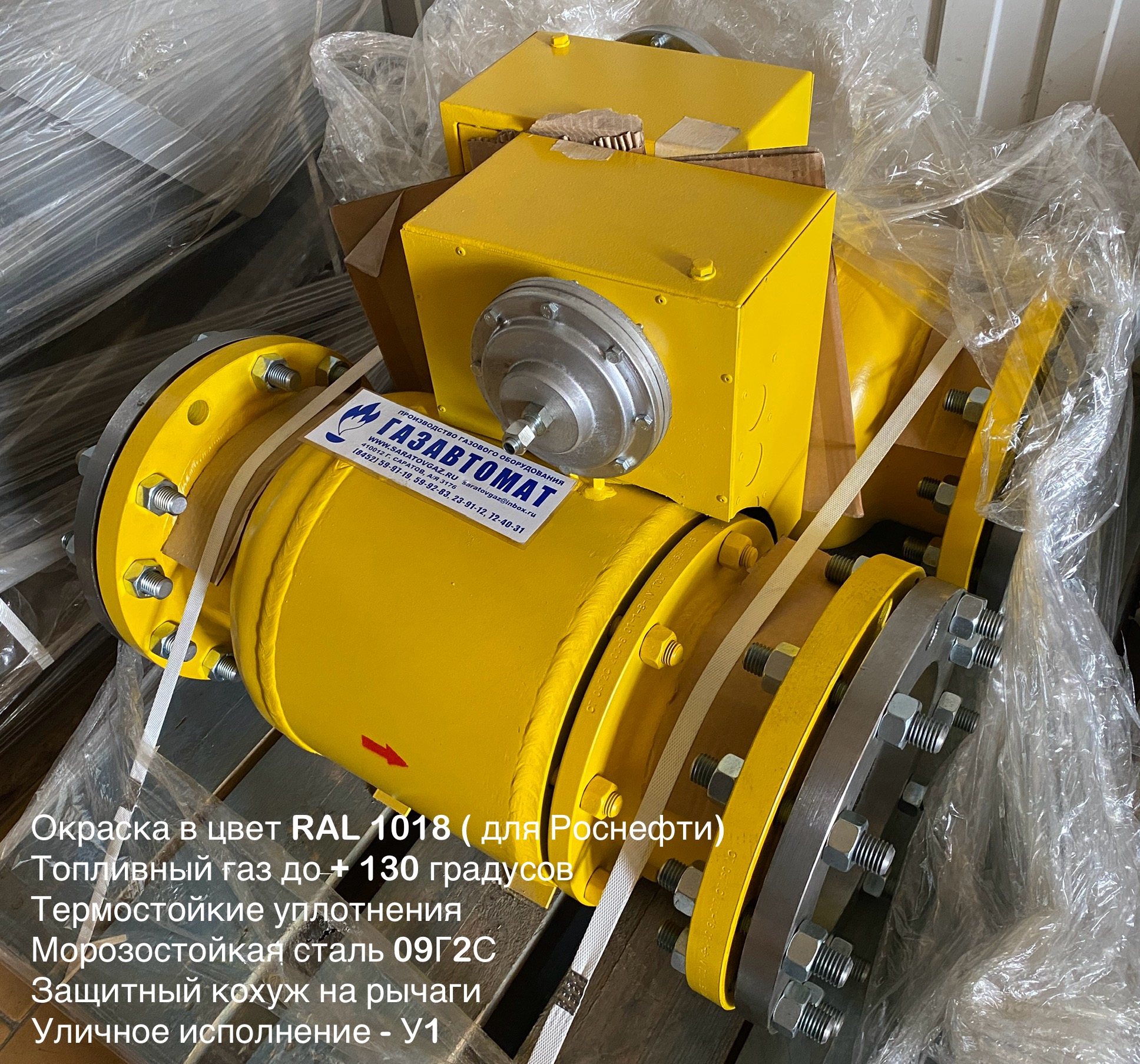

Может изготавливаться с корпусами из алюминиевого сплава,  стальной сварной из ст.20 или 09Г2С или из чугуна (на фото ниже). По умолчанию отгружаем алюминиевые литые.

Основные технические характеристики клапанов КПЗ

Схема и устройство клапана КПЗ-150Н

Устройство и принцип работы клапана КПЗ-150Н

Клапан предохранительно-запаорный КПЗ-150Н имеет фланцевый корпус 1. Внутри корпуса находится седло, которое перекрывается клапаном 2 с резиновым уплотнителем. Клапан 2 закреплен на оси 3, которая размещена в корпусе 1. На оси 3 установлены пружины 4 и 5, один конец которых упирается в корпус 1, другой - в клапан 2. На конце оси 3, выходящей наружу, жестко закреплен рычаг 6, который упирается в рычаг 16. На корпусе 1 закреплен механизм контроля 7, который имеет мембрану 8, шток 9 и жестко закрепленный на штоке 9 наконечник 15.

Наконечник 15 входит в зацепление с упором 12 рычага 16 и не дает ему повернуться. мембрана уравновешивается контролируемым давлением и пружинами 10 и 11, усилие которых регулируется втулками 13 и 14.

Принцип работы клапана КПЗ-150Н

Клапан КПЗ-150Н работает следующим образом.

Контролируемое давление подается в подмембранную полость механизма контроля 7, обусловливая положение наконечника 15 в среднем положении. При повышении или понижении давления в подмембранной полости сверх пределов настройки происходит перемещение наконечника 15 в ту или иную сторону, и упор 12, установленный на рычаге 16, выходит из зацепления с наконечником 15, освобождая связанные между собой рычаги 16 и 6 и дает возможность оси 3 повернуться, при этом усилие, удерживающее наконечник 15 в вертикальном положении, должно быть в пределах 0.2...0.5Н. При необходимости регулируется перемещением планки 17 по рычагу 16.

Усилие действия пружин 4 и 5 передается клапану 2, и клапан 2 закрывает проход газа.

Приведение клапана 2 в рабочее состояние после срабатывания проводится вручную поворотом рычагов 6 и 16 до фиксации их с наконечником 15, и клапан 2 удерживается в открытом положении.

Указание мер безопасности при работе с клапаном КПЗ-150Н

Монтаж и эксплуатация клапанов КПЗ-150Н должны производиться в соответствии с требованиями ПБ в газовом хозяйстве, утвержденные Госгортехнадзором РФ и паспортом на клапан.

Клапаны КПЗ-150Н должны устанавливаться так, чтобы направление потока газа совпадало с направлением стрелки на корпусе клапана.

Клапаны КПЗ-150Н в процессе эксплуатации не оказывают отрицательного влияния на окружающую среду.

Подготовка клапана КПЗ-150Н к работе

Подготовка изделия к монтажу.

Распаковать клапан КПЗ-150Н, удалить транспортные заглушки; произвести расконсервацию поверхностей деталей клапана от смазки.; проверить клапан наружным осмотром на отсутствие механических повреждений.

Размещение и монтаж

Клапан КПЗ-150Н не должен устанавливаться в окружающих средах, разрушающе действующих на алюминиевый сплав, сталь, резину и цинковое покрытие.

Клапан КПЗ-150Н устанавливается перед регулятором давления на горизонтальном участке газопровода.

Вход газа должен соответствовать стрелке на корпусе.

Импульсная трубка должна быть присоединена к входному газопроводу после регулятора и по возможности должна иметь уклон вверх от него и не иметь участков, в которых может скопиться конденсат.

Монтаж и включение клапана КПЗ-150Н должны производиться специализированной строительно-монтажной и эксплуатационной организацией в соответствии с утвержденным проектом, техническими условиями на производство строительно-монтажных работ.

Клапан после настройки потребителем на требуемое давление срабатывания должен быть опломбирован.

Порядок работы с клапаном КПЗ-150Н

По окончанию монтажа клапана следует произвести его настройку на рабочие параметры.

Рекомендуется следующий порядок настройки.

Сначала клапан КПЗ-150Н настраивается на верхний предел срабатывания, изменения натяжения пружины 11 вращением втулки 14.

Во время настройки давление в импульсной трубке следует поддерживать несколько ниже установленного предела, а затем медленно повысить давление и убедиться, что клапан срабатывает при установленном верхнем пределе.

При настройке нижнего предела срабатывания клапана вращением втулки 13 изменяется натяжение пружины 10. Во время настройки давления в импульсной трубке следует поддерживать несколько выше установленного нижнего предела, а затем медленно понизить давление и убедиться, что клапан срабатывает при установленном нижнем пределе.

После окончания настройки повысит давление в импульсной трубке и убедиться повторно в срабатывании клапана при установленном верхнем пределе.

Техническое обслуживание клапана КПЗ-150Н

Техническое обслуживание клапана должно производиться в сроки, предусмотренные графиком.

Технический осмотр и проверка настройки и срабатывания клапана должны производиться один раз в два месяца, в том числе один раз при проведении текущего ремонта.

Планово-предупредительный ремонт клапана должен производиться не менее одного раза в год.

Отправка клапанов КПЗ-50 транспортной компанией

Доставка клапанов КПЗ-250Н осуществляется транспортными компаниями по таким городам как :

Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент .

В комплект поставки помимо самого клапана КПЗ-250Н входят : сертификат соответствия, разрешение на применение, паспорт, габаритная и функциональная схема

Клапаны предохранительно-запорные выпускаются следующих типоразмеров : КПЗ-25Н, КПЗ-25С, КПЗ-25В, КПЗ-50Н, КПЗ-50С, КПЗ-50В, КПЗ-80Н, КПЗ-80С, КПЗ-80В, КПЗ-100Н, КПЗ-100С, КПЗ-100В, КПЗ-150Н, КПЗ-150С, КПЗ-150В, КПЗ-200Н, КПЗ-200С, КПЗ-200В. Также индивидуально можем изготовить типоразмеры КПЗ-65Н, КПЗ-65С, КПЗ-65В, КПЗ-250Н, КПЗ-250С, КПЗ-250В, КПЗ-300Н, КПЗ-300С, КПЗ-300В, КПЗ-400Н, КПЗ-400С, КПЗ-400В, КПЗ-500Н, КПЗ-500С, КПЗ-500В и больших диаметров.
