Клапан сбросной ПСК-50Н/5

Клапан предохранительный сбросной ПСК-50Н/5

Клапан предназначен для сброса газа в атмосферу при повышении давления сверх допустимых пределов.

Клапаны предохранительные сбросные ПСК-50С\300 являются приборами мембранного типа прямого действия и  предназначены для ограничения давления неагрессивных газов, путем сброса в атмосферу до установленной величины, при повышении давления сверх допустимого предела.
Клапаны ПСК-50 устанавливаются на газопроводах низкого, среднего и высокого давления, а также на регуляторных станциях среднего давления.
Условия эксплуатации клапанов ПСК-50 соответствуют исполнению У2 по ГОСТ 15150-69 с температурой окружающей среды от минус 40 до +50 град. С. Класс герметичности А по ГОСТ 9544-2005

Основные технические характеристики клапанов ПСК-25 и ПСК-50

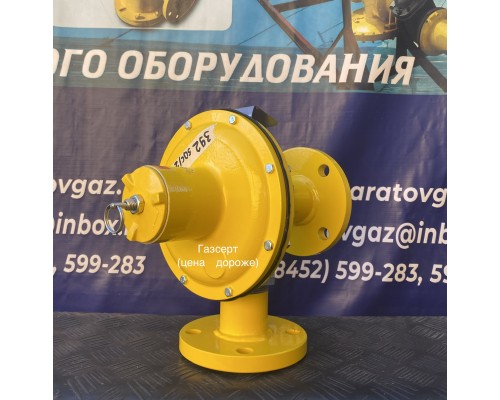

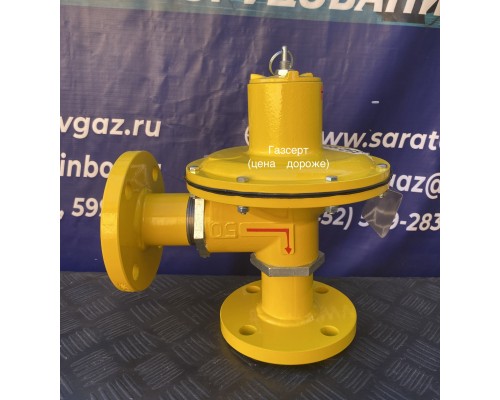

На фото ниже клапаны сбросные ПСК-50 с широкой и стандартной тарелкой. Широкая тарелка применяется при замене аналогичных старых ПСК-50.

Устройство и принцип работы ПСК-50С\300.

Корпус клапана ПСК-50 выполнен в виде усеченного конуса с фланцем, седлом и двумя отверстиями с резьбой трубной цилиндрической 2 дюйма. седло перекрывается клапаном с резиновым уплотнением. Клапан собран с мембраной, которая жестко закреплена между клапаном и тарелкой. В свою очередь, мембрана закреплена между корпусом и крышкой.

Пружина зажата между тарелками мембраны и регулировочного винта. Путем вращения регулировочного винта перемещается нижняя тарелка, изменяя, таким образом, усилия пружины, которая определяет настройку клапана на давление в заданных пределах.

Принцип работы клапана ПСК-50С\300

Газ от сети через входное отверстие корпуса входит в надмембранную полость.

При установившемся режиме контролируемое давление газа в установленных пределах уравновешивается настроенной пружиной и клапан герметично закрыт.

Когда давление газа в сети (также и в надмембраннной полости) превысит предел настройки, мембрана, преодолевая усилия пружины, опустится вместе с клапаном, открывая при этом, выход газа в атмосферу через выходной патрубок.

Сброс газа произойдет до снижения давления в сети ниже настроенного, после чего под воздействием пружины клапан закроется.

Указания мер безопасности для клапана ПСК-50

К работе по монтажу и обслуживания клапана ПСК-50 допускаются рабочие, обученные безопасным методам работы и имеющие удостоверения, а также получившие инструктаж по технике безопасности на рабочем месте и ознакомленные с правилами эксплуатации клапанов.

Подготовка клапана ПСК-50 к работе

Установка прибора в местах с отрицательной температурой допускается при условии отсутствия конденсации паров воды в проходящем газе при этих температурах.

Клапан ПСК-50 не должен устанавливаться в окружающих средах, разрушающе действующих на аллюминиевый сплав, сталь, резину и цинковое покрытие.

Вход газа должен соответствовать стрелке, отлитой на корпусе клапана ПСК-50.

Расположение ПСК-50 должно обеспечивать удобные условия для его обслуживания и ремонта.

Перед монтажом ПСК-50 необходимо :

произвести наружный осмотр ПСК-50 с целью устранения возможных при транспортировании механических повреждений, в случае обнаружения трещин на корпусе или крышке, клапан не устанавливается.

проверить внутреннюю полость корпуса, отверстие в крышке и тщательно прочистить их в случае засорения.

проверить рукой ход клапана : ход должен быть свободным, без заеданий.

Качество монтажа клапана ПСК-50 проверить путем испытания на герметичность всех соединений давлением воздуха, превышающим верхний предел настройки на 200-400 Па. Испытания клапана водой категорически запрещается.

По окончании монтажа и опрессовки клапана ПСК-50 следует произвести настройку на рабочие параметры согласно наших таблиц. Регулировку производят вращением регулировочного винта.

Техническое обслуживание клапана ПСК-50С\300

В процессе работы следует проводить профилактические осмотры клапана ПСК-50 не реже 1 раза в 3 месяца, а планово- предупредительный ремонт - 1 раз в год.

Работа по осмотру заключается в проверке всех соединений на герметичность, в устранении мелких дефектов в работе клапана и выявлении повреждений, требующих ремонтных работ.

Все резьбовые соединения деталей клапана ПСК-50 должны производиться на сурике, разведенном олифой.

После ремонта и устранения неисправностей нужно проверить клапан ПСК-50 на герметичность всех соединений и закрытие клапана. Испытания должны проводиться воздухом, азотом или рабочим газом давлением, превышающим предел настройки на 200-400 Па.

Транспортирование и хранение ПСК-50

Транспортирование клапанов ПСК-50 в упакованном виде может производиться любыми видами транспорта, кроме морского, исключающими возможность их повреждения, в соответствии с правилами, действующими на этих видах транспорта.

Условия хранения ПСК-50 должны соответствовать условиям 2 ГОСТ 15150-69.

Условия транспортирования клапанов должны соответствовать условиям хранения 7 ГОСТ 15150-69.

Срок хранения не более 2 лет.

допускается транспортирование клапанов ПСК-50 в универсальных контейнерах без транспортной тарры с укладкой клапанов рядами, разделяя каждый ряд прокладками из фанеры, досок.

Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Пропускная способность клапанов предохранительных сбросных ПСК-50

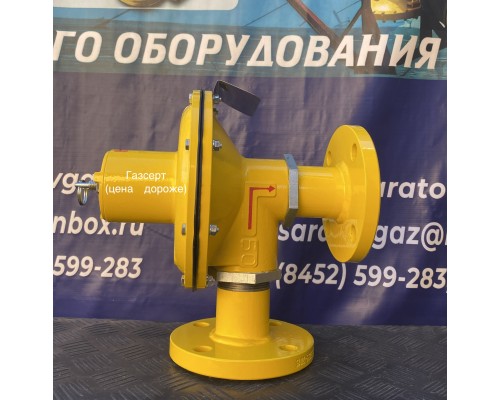

Клапан предохранительный сбросной ПСК-50 с фланцевыми переходами

Отправка клапанов предохранительных сбросных ПСК-50 и ПСК-25 транспортной компанией

Доставка клапанов сбросных ПСК-50Н/5 осуществляется транспортными компаниями по таким городам как :

Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Красноярск, Челябинск, Самара, Уфа, Ростов-на-Дону, Краснодар, Омск, Воронеж, Пермь, Волгоград, Саратов, Тюмень, Тольятти, Барнаул, Махачкала, Ижевск, Хабаровск, Ульяновск, Владивосток, Ярославль, Томск, Ставрополь, Кемерово, Набережные Челны, Оренбург, Новокузнецк, Балашиха, Рязань, Чебоксары, Пенза, Липецк, Калининград, Киров, Астрахань, Тула, Сочи, Улан-Удэ, Курск, Тверь, Магнитогорск, Сургут, Брянск, Якутск, Иваново, Владимир, Симферополь, Нижний Тагил, Калуга, Белгород, Чита, Грозный, Волжский, Смоленск, Подольск, Саранск, Вологда, Курган, Череповец, Архангельск, Орел, Владикавказ, Нижневартовск, Йошкар-Ола, Стерлитамак, Мурманск, Мытищи, Кострома, Новороссийск, Тамбов, Химки, Нальчик, Таганрог, Нижнекамск, Благовещенск, Комсомольск-на-Амуре, Петрозаводск, Люберцы, Королев, Энгельс, Великий Новгород, Шахты, Братск, Сыктывкар, Ангарск, Старый Оскол, Дзержинск, Псков, Красногорск, Орск, Одинцово, Абакан, Армавир, Балаково, Бийск, Южно-Сахалинск, Уссурийск, Прокопьевск, Норильск, Рыбинск, Волгодонск, Альметьевск, Сызрань, Петропавловск-Камчатский, Каменск-Уральский, Новочеркасск, Златоуст, Хасавюрт, Северодвинск, Домодедово, Керчь, Миасс, Салават, Копейск, Пятигорск, Электросталь, Майкоп, Находка, Березники, Щелково, Серпухов, Нефтекамск, Коломна, Ковров, Обнинск, Кызыл, Кисловодск, Дербент, Каспийск, Батайск, Нефтеюганск, Рубцовск, Назрань, Ессентуки, Новочебоксарск, Долгопрудный, Новомосковск, Октябрьский, Невинномысск, Раменское, Реутов, Первоуральск, Михайловск, Алматы, Астана, Шымкент, Актау, Актобе, Атырау, Караганда, Кокшетау, Костанай, Павлодар, Семей, Минск, Гомель, Витебск, Могилев, Гродно, Брест, Бобруйск, Пушкино, Жуковский, Ханты-Мансийск, Димитровград, Артем, Новый Уренгой, Евпатория, Муром, Северск, Орехово-Зуево, Камышин, Мурино, Арзамас, Видное, Бердск, Элиста, Ногинск, Новошахтинск, Ноябрьск

В комплект поставки помимо самого клапана сбросного ПСК-50Н/5  входят : сертификат соответствия, разрешение на применение, паспорт, габаритная  схема
