Клапан КПЭГ-150П

Клапан предохранительный электромагнитный запорный газовый КПЭГ-150 (КПЭГ-150П)

Клапан КПЭГ предназначен для автоматического прекращения подачи природного газа к потребителям в системах автоматического управления газоиспользующими устройствами

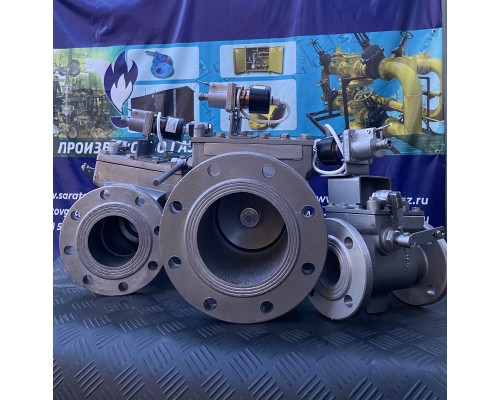

Может изготавливаться с корпусами из алюминиевого сплава,  стальной сварной из ст.20 или 09Г2С или из чугуна (на фото ниже). По умолчанию отгружаем алюминиевые литые.

Клапан предохранительно-запорный электромагнитный КПЭГ предназначен для автоматического прекращения подачи природного газа ГОСТ 5542-87 к потребителям в системах автоматического управления газоиспользующими устройствами. Клапаны предохранительно-запорные электромагнитные изготавливаются с условным проходом Ду25, 32, 40, 50, 80, 100, 150, 200, с питанием от сети переменного и постоянного тока, с рычагами механизма контроля, расположенными справа или слева по направлению потока газа.

Основные параметры и технические характеристики

Средний срок службы клапанов КПЭГ не менее 10 лет. По истечении 15 лет клапаны подлежат утилизации.

Устройства и работа клапана КПЭГ

Клапан КПЭГ имеет корпус 1 с седлом в соответствии с рисунком 1. Клапан 2 закреплен на оси 3, которая размещена в корпусе 1. На оси 3 установлены пружины 4 и 5. На оси 3, выходящей наружу, жестко закреплен рычаг 6, который взаимодействует с рычагом 7.

   Рис.1 Устройство клапана КПЭГ

На корпусе 1 закреплен электромагнитный привод состоящий из электромагнита 8  с корпусом 9, в котором расположен шток 10 с втулкой 11 (см. рис 2 и 3).

Положение втулки 11 определяется усилием пружин 13, 14 и усилием электромагнита 8, передаваемым на шток 10 штифтом 15, изготовленным из немагнитного материала.

Корпус электромагнита 9 оснащен фиксатором 16, расположенным на оси 17. Фиксатор служит для удержания клапана в открытом состоянии во время технологической подготовки.

Фиксатор 16 должен свободно без рывков и заеданий под действием силы тяжести поворачиваться на оси 17.

Подаваемый к клапану газ проходит через входной патрубок к выходному, если к электромагниту 8 подается соответствующее данному исполнению напряжение. Фиксатор 16 в соответствии с рисунком 3 должен быть выключен. (т.е. фиксатор должен принять горизонтальное положение).

При прекращении подачи напряжения в электромагнит происходит перемещение втулки 11. Упор 12, установленный на рычаге 7 выходит из зацепления с втулкой 11, освобождая связанные между собой рычаги 6 и 7, дает возможность оси 3 повернуться.

Усилие от пружин 4 и 5 передается клапану 2, и клапан 2 закрывает проход газа.

Приведение клапана 2 в рабочее состояние после срабатывания производится вручную поворотом рычага 6, при этом перепускной клапан, встроенный в клапан 2 открывается в первую очередь. После выравнивания давления до и после клапана 2 производится дальнейший подъем рычага 6 до зацепления с рычагом 7 и фиксацией их с втулкой 11 (см. рис.2).

Клапан 2 удерживается в открытом положении. Электромагнит подключается к сети. Фиксатор выключается в соответствии с рисунком 3. Клапан готов к работе.

Меры безопасности при работе с клапаном КПЭГ

При монтаже и эксплуатации клапанов КПЭГ действуют общие положения по технике безопасности в соответствии с требованиями ГОСТ 12.2.003-91, ГОСТ 12.2.063-81, ГОСТ 12.1.019-79, ГОСТ 12.2.007.0-75, ПБ-12-529-03 и СНиП 42-01-2002.

Клапаны КПЭГ нельзя устанавливать в окружающих средах, разрушающе действующих на чугун, сталь, алюминий, силумин, резину и цинковое покрытие.

Все работы по монтажу должны выполняться при отсутствии давления в технологическом трубопроводе и при отключенном напряжении. Присоединение электромагнита к питающей цепи должно быть в соответствии с общей схемой управления клапанов, "Правилами устройства электроустановок (ПУЭ)".

Клапаны КПЭГ должны устанавливаться так, чтобы направление потока газа совпадало с направлением стрелки на корпусе клапана.

Во избежание несчастных случаев и аварий запрещается :

приступать к работе с клапаном КПЭГ-200П, не ознакомившись  с паспортом

производить устранение неисправностей или ремонт работающего клапана

при появлении запаха газа у места установки клапана  курить, зажигать спички, включать и выключать электроосвещение (если оно не выполнено во взрывобезопасном исполнении)

Подготовка клапана КПЭГ-200П к использованию

Подготовка изделия к монтажу. Распаковать клапан КПЭГ и удалить транспортные заглушки. Произвести расконсервацию поверхностей деталей клапана от смазки.

Проверить визуально внешний вид клапана КПЭГ-200П на отсутствие механических повреждений.

Зазор между втулкой поз.11 и винтом поз.18 в соответствии с рис.2 обеспечивается вращением винта 18 при включенном электромагните.

Для проверки зазора (0.4-1.2) мм применять набор щупов №4, класс точности 2 ТУ 2-034-225-87.

Размещение и монтаж клапанов КПЭГ-200П

Установить клапан КПЭГ-200П в рабочее положение - электромагнитным приводом вверх. Направление потока газа должно совпадать с направлением стрелки на корпусе клапана.

Произвести заземление клапана.

Монтаж и подключение клапана КПЭГ-200П должны производиться специализированной строительно-монтажной и эксплуатационной организациями в соответствии с утвержденным проектом, техническими условиями на производство строительно-монтажных работ, "Правилами технической эксплуатации и требований техники безопасности труда в газовом хозяйстве РФ", ПБ 12-529-03, "Правилами устройства электроустановок" (ПУЭ), а также паспортом.

Опрессовка трубопровода производится согласно действующим правилам, при этом клапан должен быть полностью отключен, посредством установки глухих прокладок между фланцев. Опрессовка водой запрещена.

При монтаже допускается установка клапана КПЭГ-200П вертикально. При этом клапан запорного органа должен располагаться сверху, а механизм электромагнита должен быть повернут на 90 градусов относительно своей оси. Фиксатор должен располагаться в вертикальной плоскости.

Использование клапана КПЭГ-200П

Порядок наладки клапана

Зацепить рычаги 6 и 7 в соответствии с рис.1

Установить фиксатор 16 в положение, показанное на рис.2

Ввести в зацепление упор 12 с втулкой 11

Подключить электромагнит к питающей сети

Установить фиксатор 16 в положение "выключен".

Возможные неисправности и методы их устранения  клапана КПЭГ-200П

Техническое обслуживание клапана КПЭГ-200П

Проверка параметров срабатывания клапана, техническое обслуживание и текущий ремонт должны проводиться в сроки, предусмотренные графиком в соответствии с требованиями ПБ 12-529-03.

Диагностирование проводить с соответствии с требованиями нормативной документации

Перечень работ, производимых при техническом обслуживании клапана КПЭГ-150П

Клапан предохранительно-запорный электромагнитный газовый КПЭГ-200П подвергается обязательной консервации согласно требованиям, предусмотренным в действующей технической документации.

Транспортирования и хранение клапанов КПЭГ-200П

Транспортирование клапанов КПЭГ-200П в упакованном виде может производиться любым видом транспорта, кроме морского по условиям хранения 7 ГОСТ 15150-69 в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.

Хранение клапанов КПЭГ-200П в упакованном виде должно производиться по условиям хранения 3 ГОСТ 15150-69.

Плотные ящики с клапанами при хранении допускается устанавливать штабелями не более, чем в 3 яруса, решетчатые ящики устанавливают в 1 ряд.

При длительном хранении клапаны КПЭГ-200П должны подвергаться переконсервации после 1 года хранения консервационным маслом КА-17 ГОСТ 10877-76 или другими смазками для изделий группы 2 по варианту защиты ВЗ-1 ГОСТ 9.014-78

Срок хранения не более 3 лет

Допускается транспортирование клапанов КПЭГ-200П в универсальных контейнерах без транспортной тары с укладкой изделий рядами, разделяя каждый ряд прокладками из досок, фанеры.

Клапаны КПЭГ-200П изготавливаются и принимаются к эксплуатации в соответствии с обязательными требованиями стандартов, ТУ 4859-030-03216769-99, действующей технической документации.

Гарантийный срок эксплуатации - 12 месяцев со дня продажи.-80
