Клапан КЗГЭМ-У DN 25 НД
Клапан газовый КЗГЭМ-У DN 25 предназначен для использования в качестве запорного устройства трубопроводных магистралей с рабочей средой в виде природного газа или воздуха с давлением до 0,3 МПа (до 3,0 кгс/см2).
Взвод клапана запорного газового электромагнитного КЗГЭМ-У осуществляется вручную. В составе устройства имеется датчик состояния (типа «открыт/закрыт»).
Основные технические данные газовых клапанов КЗГЭМ
- Амплитуда импульса управляющего сигнала для закрытия клапана: от 20 до 42 В.;
- Диапазон условного давления:
- для запорных элементов НД: до 0,1 (1) МПа (кгс/см2);
- для запорных элементов СД: до 0,4 (4) МПа (кгс/см2);
- Время срабатывания: не более 1 с.;
- Класс герметичности затвора: А;
- Установка на горизонтальном участке трубы.
Клапан КЗГЭМ-У работает в составе системы САКЗ, СЗ-1-2Г, СЗ-2-2В, БСУ, БСУ-К
Клапан КЗГЭМ работает в составе системы СГК, СЗ-1, СЗ-2, БУПС
При замене клапана уточняйте это или пришлите фото старого клапана
Технические данные клапана запорного газового c электромагнитным приводом (КЗГЭМ)
Руководство по эксплуатации для клапанов КЗГЭМ-У
1 ОПИСАНИЕ И РАБОТА
1.1 Назначение
Клапан запорный газовый с электромагнитным приводом унифицированный КЗГЭМ-У, (далее – клапан) предназначен для использования в качестве запорного элемента трубопроводов сетей газопотребления в помещениях потребителей газа. Ра-бочая среда – природный газ по ГОСТ 5542-2014, паровая фаза сжиженного углеводо-родного газа по ГОСТ Р 52087-2018, воздух.
Пример обозначения клапана при заказе:
КЗГЭМ-У DN 32 НД
32- Номинальный диаметр клапана, DN: 25, 32, 40, 50, 65, 80, 100, 150
НД -Номинальное давление клапана (PN), МПа (кгс/см²):
НД (PN1) – 0,1(1,0); СД (PN4) – 0,4 (4,0).
4 Обозначение технических условий
Климатическое исполнение – УХЛ 4.2 по ГОСТ 15150-69.
Условия эксплуатации:
– температура окружающей среды – от плюс 1 до плюс 40°С;
– относительная влажность воздуха не более 80 % (при температуре плюс 25°С);
– атмосферное давление – от 86,6 кПа до 106,7 кПа.
1.2 Технические характеристики
Основные характеристики клапанов приведены в таблице 1. Основные параметры и размеры – в таблице 2.
Класс герметичности затвора «A» по ГОСТ 9544-2015. Пробное вещество – «воздух». Пробное давление, МПа (кгс/см²):
– для исполнения НД (PN1) …………………………. 0,2 (2,0);
– для исполнения СД (PN4) …………………………. 0,6 (6,0).
Степень защиты клапана – IP 54 по ГОСТ 14254-2015. Класс защиты от поражения электрическим током III по ГОСТ12.2.007.0-75. Назначенный срок службы – 12 лет. Установленный ресурс – 5000 циклов. Средняя наработка на отказ – не менее 15000 часов

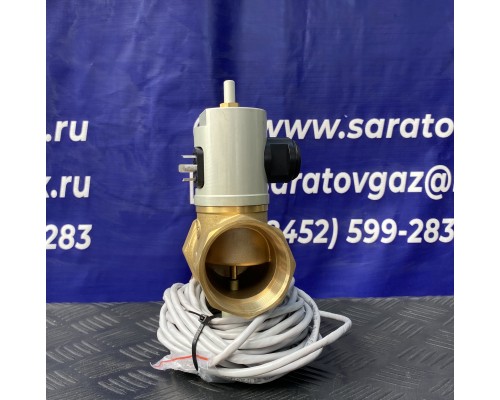

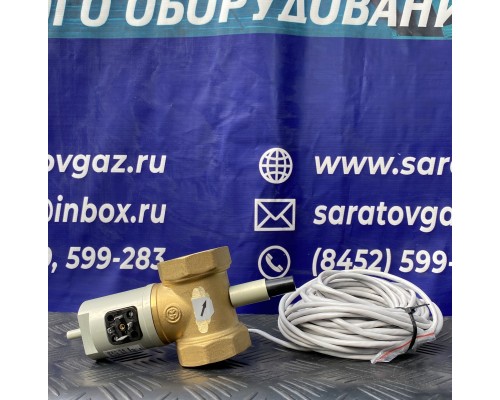

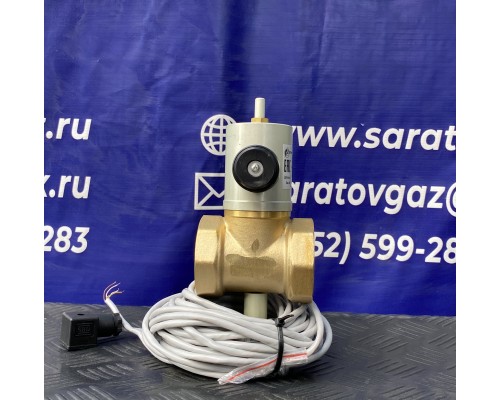

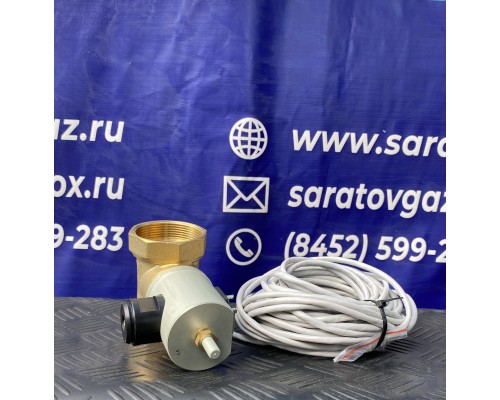

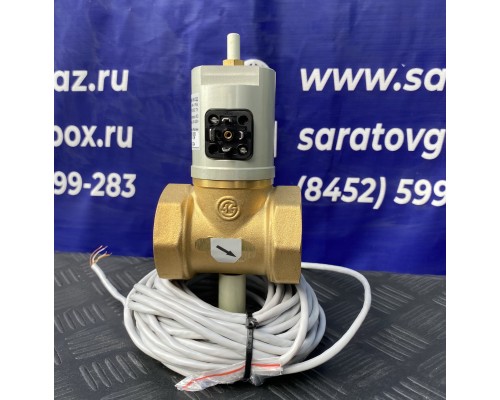

Клапан состоит из: корпуса клапана 1, узла электромагнитного управления 2, кнопки открытия клапана 3, переходника 4, запорного элемента клапана 5, резиновой уплотнитель-ной шайбы 6, указателя направления подачи рабочей среды 7, разъема 8.
При нажатии на кнопку 3 запорный элемент клапана поднимается вверх и фиксируется. Клапан открыт. При подаче импульсного сигнала запорный элемент движется вниз и прижимается к седлу, перекрывая поступление газа. Клапан имеет датчик положения, который срабатывает при открытии клапана. При этом на контакте 3 разъема формируется сигнал «Клапан открыт».
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 Эксплуатационные ограничения
помещении, где устанавливается клапан, содержание коррозионно-активных агентов не должно превышать норм, установленных для атмосферы типа 1 ГОСТ 15150-69; должны отсутствовать агрессивные ароматические вещества (кислоты, лаки, растворители, светлые нефтепродукты). Окружающая среда должна быть невзрывоопасная. Температура рабочей среды при эксплуатации клапана должна быть от плюс 1 ºС до плюс 40 ºС.
2.2 Меры безопасности
Запрещается приступать к работе с клапаном, не ознакомившись с настоящим РЭ.
Монтаж и подключение клапана должны проводиться специализированной строительно-монтажной и эксплуатационной организациями в соответствии с утвержденным проектом, техническими условиями на производство строительно-монтажных работ, «Пра-вилами устройства электроустановок», а также настоящим РЭ. При монтаже и эксплуатации клапана действуют общие положения по технике без-опасности в соответствии с требованиями ГОСТ 12.2.003-91, ГОСТ 12.2.063-2015, ГОСТ 12.1.019-2017, ГОСТ 12.2.007.0-75, ФНИП «Правила безопасности сетей газораспределе-ния и газопотребления». монтажу и техническому обслуживанию допускаются лица, прошедшие атте-стацию в квалификационной комиссии, изучившие настоящее РЭ и имеющие квалифи-кационную группу по электробезопасности не ниже III. эксплуатации допускаются лица, прошедшие соответствующий инструктаж по тех-нике безопасности и изучившие настоящее руководство по эксплуатации.
Запрещается устранять неисправности при наличии давления рабочей сре-ды в трубопроводе и поданном напряжении питания.
Запрещается производить несанкционированные разборку и регулировку клапана.
Запрещается при монтаже и ремонте проводить сварочные или другие работы, связанные с разогревом клапана и присоединенного к нему трубопровода.
2.3 Указания по монтажу
ВНИМАНИЕ: ПРИ МОНТАЖЕ НЕ ДОПУСКАЮТСЯ УДАРЫ ПО КОРПУСУ КЛАПАНА!
Клапан должен устанавливаться на горизонтальном участке газопровода в соответствии с требованиями проектной документации и СП 62.13330.2011 в месте, обеспечивающем свободный доступ к кнопке клапана. Кнопка должна располагаться снизу.
Направление подачи среды – в соответствии с маркировкой на клапане.
Клапан должен быть соединен с трубопроводом способом, предусмотренным конструкцией клапана (муфта по ГОСТ 6527-68 или фланец по ГОСТ 33259-2015). С целью предотвращения преждевременного выхода клапана из строя перед клапаном необходимо устанавливать газовый фильтр типа ФГ или аналогичный.

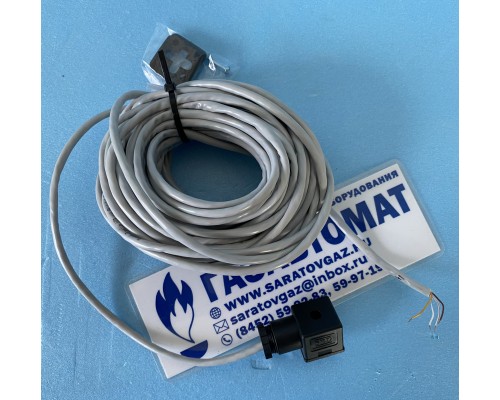

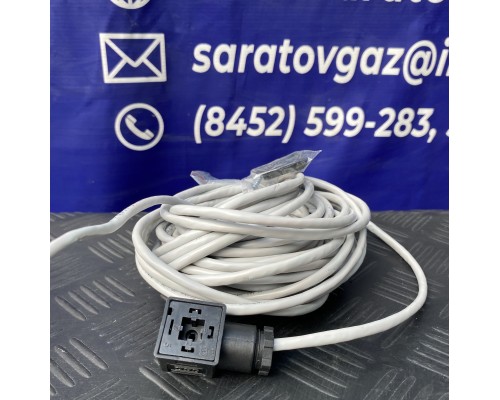

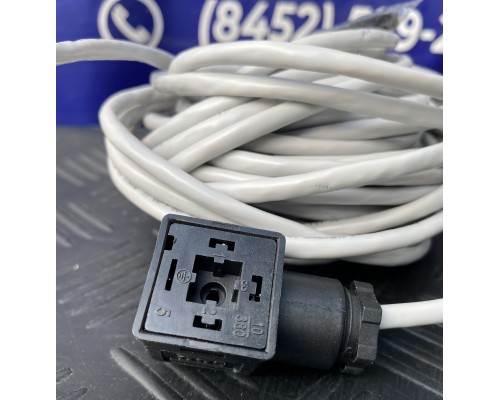

Клапан подключается к управляющему устройству (например, сигнализатору) электрическим кабелем длиной не более 20 м (ЯБКЮ.656811.109, входит в комплект поставки только для клапана с разъемом BG5NO3000-UL).
2.4 Подготовка к эксплуатации
2.4.1 Провести внешний осмотр, убедиться в отсутствии повреждений его корпуса и кабеля, а также в правильности направления подачи среды.
2.4.2 Проверить возможность управления клапаном от устройства управления:
– закрыть кран перед газопотребляющим оборудованием;
– подключить клапан к устройству управления и включить последнее;
– убедиться, что клапан открыт (индикатор «Клапан закрыт» («Клапан») погашен);
– подать сигнал для закрытия клапана в соответствии с документацией на устройство управления;
– по характерному щелчку убедиться, что клапан поменял свое состояние;
2.4.3 Проверить возможность управления клапаном от кнопки:
– закрыть кран перед газопотребляющим оборудованием;
– нажать кнопку;
– по характерному щелчку убедиться, что клапан поменял свое состояние;
2.4.4 Проверить герметичность стыков и прокладочных соединений:
– закрыть кран перед газопотребляющим оборудованием;
– убедиться, что клапан открыт, в противном случае – открыть клапан;
– подать рабочую среду в трубопровод;
– с помощью мыльного раствора проконтролировать отсутствие мыльных пузырьков в местах стыков;
2.4.5 Проверить герметичность затвора клапана:
– убедиться, что клапан открыт, в противном случае – открыть клапан;
– подать сигнал для закрытия клапана в соответствии с документацией на устройство управления;
– по характерному щелчку убедиться, что клапан поменял свое состояние;
– открыть кран перед газопотребляющим оборудованием;
– с помощью газоиндикатора с чувствительностью не менее 0,001 % по объему CH4 убедиться в отсутствии протечек.
2.5 Использование изделия
Для открытия клапана необходимо кратковременно нажать кнопку открытия клапана. При нажатии кнопки возможна кратковременная протечка газа, которая прекращается после отпускания кнопки.
Для закрытия клапана необходимо от устройства управления подать сигнал – электрические импульсы с амплитудой от 20 В до 42 В.
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
3.1 Общие указания
Работы по техническому обслуживанию и ремонту проводят работники обслуживающей организации, прошедшие аттестацию в квалификационной комиссии, изучившие настоящее РЭ и имеющие квалификационную группу по электробезопасности не ниже III.Обслуживающий персонал должен знать принцип действия клапанов, порядок и объем технического обслуживания, последовательность действий после аварийных отключений.
3.2 Меры безопасности
При техническом обслуживании и ремонте следует руководствоваться положениями по технике безопасности в соответствии с требованиями ГОСТ 12.2.003-91, ГОСТ 12.2.063-2015, ГОСТ 12.1.019-2017, ГОСТ 12.2.007.0-75 и ФНИП «Правила безопасности сетей газораспределения и газопотребления».
Внимание: все работы по монтажу, демонтажу, техническому обслуживанию
ремонту должны проводиться только после полного прекращения подачи горючего газа и отключения кабеля из разъема клапана.
Запрещается устранять неисправности при наличии давления рабочей среды в трубопроводе.
Запрещается нарушать пломбирование корпуса, производить несанкционированные разборку и регулировку клапана;
Запрещается проводить сварочные или другие работы, связанные с разогревом клапана и присоединенного к нему трубопровода.
3.3 Порядок технического обслуживания
Проводить внешний осмотр один раз в месяц или, при эксплуатации объекта без постоянного присутствия персонала, – при каждом посещении объекта.
Техническое обслуживание проводится ежегодно на месте установки клапана. Последовательность работ по техническому обслуживанию:
проверка срабатывания клапана (пп. 2.4.2, 2.4.3);
проверка герметичности прокладочных соединений (п.2.4.4);
проверка герметичность затвора клапана (п.2.4.5);
осмотр состояния контактов разъема и подтяжка резьбовых соединений.
