Клапан предохранительный запорный КПЗ-50В

Клапан предохранительный запорный  КПЗ-50В (КПЗ-50С, КПЗ-50Н)

Клапан КПЗ предназначен для автоматического прекращения подачи природного газа при повышении или понижении контролируемого давления газа от заданных пределов. Ду50

Клапан предохранительно-запорный предназначен для автоматического прекращения подачи природного газа ГОСТ 5542-87 к потребителю при повышении или понижении контролируемого давления газа от заданных пределов.
Клапаны изготавливаются с условными проходами Ду25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300, 450, 500, 600
Вид климатического исполнения УХЛ4 ГОСТ 15150-69
Время срабатывания клапана не более 1 сек.
Средний срок службы не менее 10 лет

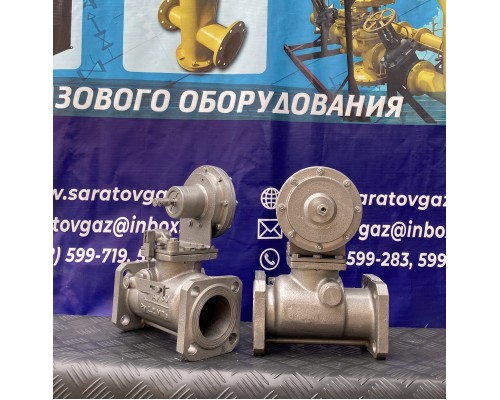

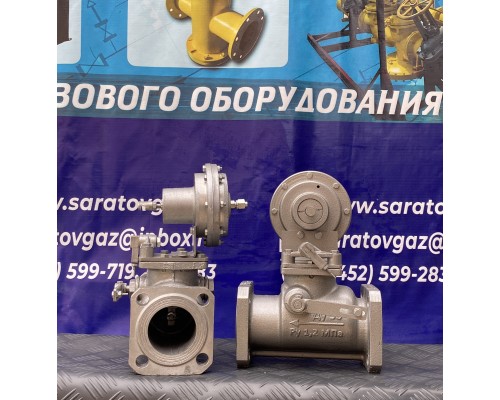

Может изготавливаться с корпусами из алюминиевого сплава,  стальной сварной из ст.20 или 09Г2С или из чугуна (на фото ниже). По умолчанию отгружаем алюминиевые литые.

Основные технические характеристики клапанов КПЗ

Схема и устройство клапана КПЗ-150Н

Устройство и принцип работы клапана КПЗ-150Н

Клапан предохранительно-запаорный КПЗ-150Н имеет фланцевый корпус 1. Внутри корпуса находится седло, которое перекрывается клапаном 2 с резиновым уплотнителем. Клапан 2 закреплен на оси 3, которая размещена в корпусе 1. На оси 3 установлены пружины 4 и 5, один конец которых упирается в корпус 1, другой - в клапан 2. На конце оси 3, выходящей наружу, жестко закреплен рычаг 6, который упирается в рычаг 16. На корпусе 1 закреплен механизм контроля 7, который имеет мембрану 8, шток 9 и жестко закрепленный на штоке 9 наконечник 15.

Наконечник 15 входит в зацепление с упором 12 рычага 16 и не дает ему повернуться. мембрана уравновешивается контролируемым давлением и пружинами 10 и 11, усилие которых регулируется втулками 13 и 14.

Принцип работы клапана КПЗ-150Н

Клапан КПЗ-150Н работает следующим образом.

Контролируемое давление подается в подмембранную полость механизма контроля 7, обусловливая положение наконечника 15 в среднем положении. При повышении или понижении давления в подмембранной полости сверх пределов настройки происходит перемещение наконечника 15 в ту или иную сторону, и упор 12, установленный на рычаге 16, выходит из зацепления с наконечником 15, освобождая связанные между собой рычаги 16 и 6 и дает возможность оси 3 повернуться, при этом усилие, удерживающее наконечник 15 в вертикальном положении, должно быть в пределах 0.2...0.5Н. При необходимости регулируется перемещением планки 17 по рычагу 16.

Усилие действия пружин 4 и 5 передается клапану 2, и клапан 2 закрывает проход газа.

Приведение клапана 2 в рабочее состояние после срабатывания проводится вручную поворотом рычагов 6 и 16 до фиксации их с наконечником 15, и клапан 2 удерживается в открытом положении.

Указание мер безопасности при работе с клапаном КПЗ-150Н

Монтаж и эксплуатация клапанов КПЗ-150Н должны производиться в соответствии с требованиями ПБ в газовом хозяйстве, утвержденные Госгортехнадзором РФ и паспортом на клапан.

Клапаны КПЗ-150Н должны устанавливаться так, чтобы направление потока газа совпадало с направлением стрелки на корпусе клапана.

Клапаны КПЗ-150Н в процессе эксплуатации не оказывают отрицательного влияния на окружающую среду.

Подготовка клапана КПЗ-150Н к работе

Подготовка изделия к монтажу.

Распаковать клапан КПЗ-150Н, удалить транспортные заглушки; произвести расконсервацию поверхностей деталей клапана от смазки.; проверить клапан наружным осмотром на отсутствие механических повреждений.

Размещение и монтаж

Клапан КПЗ-150Н не должен устанавливаться в окружающих средах, разрушающе действующих на алюминиевый сплав, сталь, резину и цинковое покрытие.

Клапан КПЗ-150Н устанавливается перед регулятором давления на горизонтальном участке газопровода.

Вход газа должен соответствовать стрелке на корпусе.

Импульсная трубка должна быть присоединена к входному газопроводу после регулятора и по возможности должна иметь уклон вверх от него и не иметь участков, в которых может скопиться конденсат.

Монтаж и включение клапана КПЗ-150Н должны производиться специализированной строительно-монтажной и эксплуатационной организацией в соответствии с утвержденным проектом, техническими условиями на производство строительно-монтажных работ.

Клапан после настройки потребителем на требуемое давление срабатывания должен быть опломбирован.

Порядок работы с клапаном КПЗ-150Н

По окончанию монтажа клапана следует произвести его настройку на рабочие параметры.

Рекомендуется следующий порядок настройки.

Сначала клапан КПЗ-150Н настраивается на верхний предел срабатывания, изменения натяжения пружины 11 вращением втулки 14.

Во время настройки давление в импульсной трубке следует поддерживать несколько ниже установленного предела, а затем медленно повысить давление и убедиться, что клапан срабатывает при установленном верхнем пределе.

При настройке нижнего предела срабатывания клапана вращением втулки 13 изменяется натяжение пружины 10. Во время настройки давления в импульсной трубке следует поддерживать несколько выше установленного нижнего предела, а затем медленно понизить давление и убедиться, что клапан срабатывает при установленном нижнем пределе.

После окончания настройки повысит давление в импульсной трубке и убедиться повторно в срабатывании клапана при установленном верхнем пределе.

Техническое обслуживание клапана КПЗ-150Н

Техническое обслуживание клапана должно производиться в сроки, предусмотренные графиком.

Технический осмотр и проверка настройки и срабатывания клапана должны производиться один раз в два месяца, в том числе один раз при проведении текущего ремонта.

Планово-предупредительный ремонт клапана должен производиться не менее одного раза в год.

Отправка клапанов КПЗ-50 транспортной компанией

Доставка клапанов КПЗ-50В осуществляется транспортными компаниями по таким городам как :

Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Красноярск, Челябинск, Самара, Уфа, Ростов-на-Дону, Краснодар, Омск, Воронеж, Пермь, Волгоград, Саратов, Тюмень, Тольятти, Барнаул, Махачкала, Ижевск, Хабаровск, Ульяновск, Владивосток, Ярославль, Томск, Ставрополь, Кемерово, Набережные Челны, Оренбург, Новокузнецк, Балашиха, Рязань, Чебоксары, Пенза, Липецк, Калининград, Киров, Астрахань, Тула, Сочи, Улан-Удэ, Курск, Тверь, Магнитогорск, Сургут, Брянск, Якутск, Иваново, Владимир, Симферополь, Нижний Тагил, Калуга, Белгород, Чита, Грозный, Волжский, Смоленск, Подольск, Саранск, Вологда, Курган, Череповец, Архангельск, Орел, Владикавказ, Нижневартовск, Йошкар-Ола, Стерлитамак, Мурманск, Мытищи, Кострома, Новороссийск, Тамбов, Химки, Нальчик, Таганрог, Нижнекамск, Благовещенск, Комсомольск-на-Амуре, Петрозаводск, Люберцы, Королев, Энгельс, Великий Новгород, Шахты, Братск, Сыктывкар, Ангарск, Старый Оскол, Дзержинск, Псков, Красногорск, Орск, Одинцово, Абакан, Армавир, Балаково, Бийск, Южно-Сахалинск, Уссурийск, Прокопьевск, Норильск, Рыбинск, Волгодонск, Альметьевск, Сызрань, Петропавловск-Камчатский, Каменск-Уральский, Новочеркасск, Златоуст, Хасавюрт, Северодвинск, Домодедово, Керчь, Миасс, Салават, Копейск, Пятигорск, Электросталь, Майкоп, Находка, Березники, Щелково, Серпухов, Нефтекамск, Коломна, Ковров, Обнинск, Кызыл, Кисловодск, Дербент, Каспийск, Батайск, Нефтеюганск, Рубцовск, Назрань, Ессентуки, Новочебоксарск, Долгопрудный, Новомосковск, Октябрьский, Невинномысск, Раменское, Реутов, Первоуральск, Михайловск, Алматы, Астана, Шымкент, Актау, Актобе, Атырау, Караганда, Кокшетау, Костанай, Павлодар, Семей, Минск, Гомель, Витебск, Могилев, Гродно, Брест, Бобруйск, Пушкино, Жуковский, Ханты-Мансийск, Димитровград, Артем, Новый Уренгой, Евпатория, Муром, Северск, Орехово-Зуево, Камышин, Мурино, Арзамас, Видное, Бердск, Элиста, Ногинск, Новошахтинск, Ноябрьск

В комплект поставки помимо самого клапана КПЗ-50В входят : сертификат соответствия, разрешение на применение, паспорт, габаритная и функциональная схема

Клапаны предохранительно-запорные выпускаются следующих типоразмеров : КПЗ-25Н, КПЗ-25С, КПЗ-25В, КПЗ-50Н, КПЗ-50С, КПЗ-50В, КПЗ-80Н, КПЗ-80С, КПЗ-80В, КПЗ-100Н, КПЗ-100С, КПЗ-100В, КПЗ-150Н, КПЗ-150С, КПЗ-150В, КПЗ-200Н, КПЗ-200С, КПЗ-200В. Также индивидуально можем изготовить типоразмеры КПЗ-65Н, КПЗ-65С, КПЗ-65В, КПЗ-250Н, КПЗ-250С, КПЗ-250В, КПЗ-300Н, КПЗ-300С, КПЗ-300В, КПЗ-400Н, КПЗ-400С, КПЗ-400В, КПЗ-500Н, КПЗ-500С, КПЗ-500В и больших диаметров.
