Кран шаровый подземный КШ-100

Кран шаровой для подземной установки КШ-100

Маркировка по таблице фигур - 10с10п1

Выпускаемые серийно диаметры Ду - 50, 65, 80, 100, 150, 200, 250, 300, 400, 500

Длина штока - 1 м ; 1.2 м; 1.3 м; 1.4 м; 1.5 м; 1.6 м; 1.7 м; 1.8 м; 1.9 м; 2 м и более  под заказ с шагом 10 см

Кран 10с10п1  разработан  для установки  на подземные трубопроводы транспортирующие природный газ, нефтепродукты, сжиженные углеводороды и другие газообразные, либо жидкие среды, по отношению к которым материалы крана коррозионностойки.

Конструкция крана обеспечивает герметичность трубопровода, что обеспечивает его надежность и безопасность.

Применяется шаровой стальной кран в качестве запорной арматуры при прокладке подземного газопровода, стального или полиэтиленового.

Запрещено использовать в качестве регулирующей арматуры.

Управление краном осуществляется через телескопический удлинитель штока.

Кран шаровой газовый 10с10п1 может устанавливаться под ковер.

Номенклатура:

- Кран шаровой 10с10п1 полнопроходной

- Кран шаровой 10с10п1 стандартнопроходной

- Кран шаровой 10с10п1 с НСПС SDR-11

Технические характеристики:

Климатическое исполнение: У1 (-40... 45 °С), умеренное, ГОСТ 15150 .

Номинальное давление — 1,6 МПа.

Присоединение к трубопроводу — СВ/СВ, СВ/ПЭ, ПЭ/ПЭ.

Класс герметичности затвора — А по ГОСТ Р 54808-2011.

Материал: корпуса Ст20, штока Ст20, шпиндель 20*13, уплотнитель седла фторопласт, уплотнительное кольцо, наружная изоляция "Термоизол".

Тип управления - ручной, редукторный, под электро и пневмогидропривод.

Положение для установки - любое.

Т-образный ключ для крана подземного поставляется по дополнительному заказу.

Ресурс до списания не менее 2000 циклов или 260 000 часов.

Установленная безотказная наработка 400 циклов или 17 000 часов

Срок службы до списания 50 лет.

Гарантийный срок -1 2 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки.

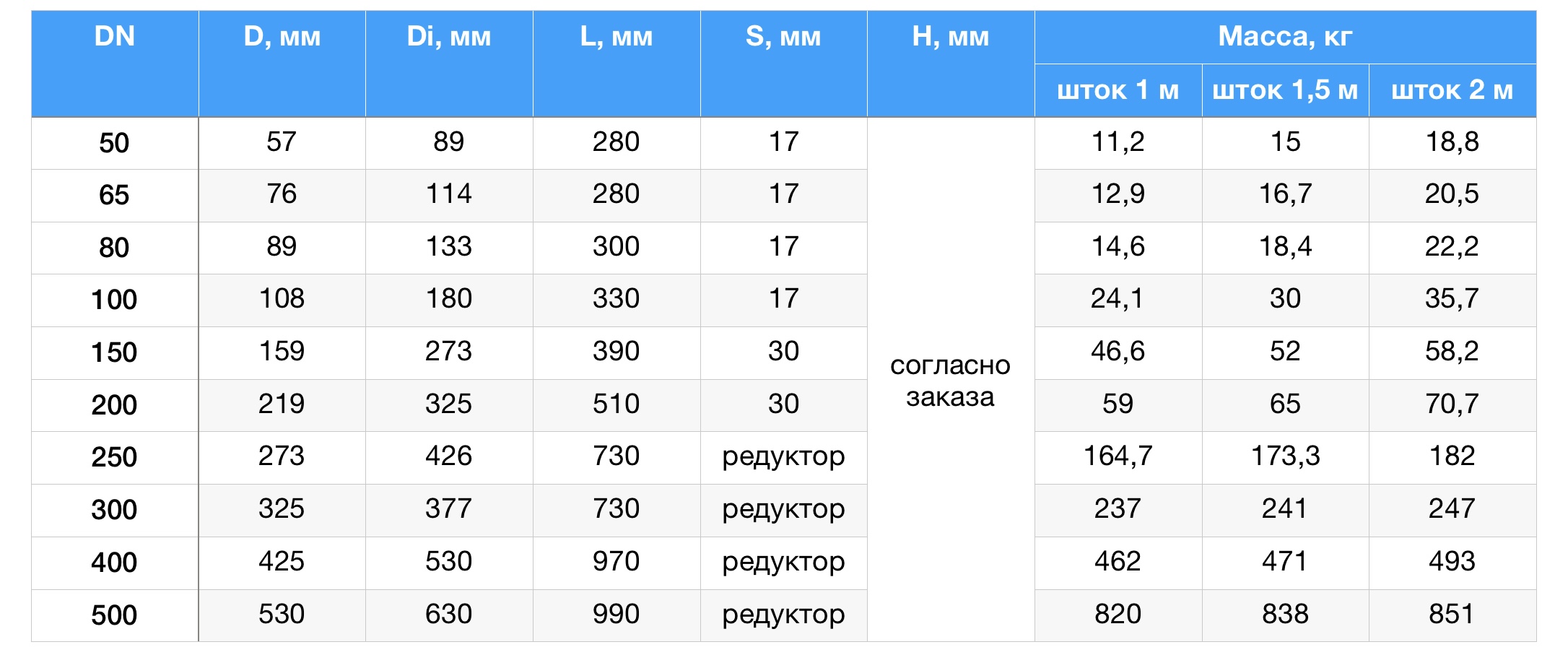

Основные технические характеристики кранов шаровых подземных. Полный проход.

Доставка кранов шаровых газовых подземных КШ-100 осуществляется транспортными компаниями по таким городам как :

 Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Красноярск, Челябинск, Самара, Уфа, Ростов-на-Дону, Краснодар, Омск, Воронеж, Пермь, Волгоград, Саратов, Тюмень, Тольятти, Барнаул, Махачкала, Ижевск, Хабаровск, Ульяновск, Владивосток, Ярославль, Томск, Ставрополь, Кемерово, Набережные Челны, Оренбург, Новокузнецк, Балашиха, Рязань, Чебоксары, Пенза, Липецк, Калининград, Киров, Астрахань, Тула, Сочи, Улан-Удэ, Курск, Тверь, Магнитогорск, Сургут, Брянск, Якутск, Иваново, Владимир, Симферополь, Нижний Тагил, Калуга, Белгород, Чита, Грозный, Волжский, Смоленск, Подольск, Саранск, Вологда, Курган, Череповец, Архангельск, Орел, Владикавказ, Нижневартовск, Йошкар-Ола, Стерлитамак, Мурманск, Мытищи, Кострома, Новороссийск, Тамбов, Химки, Нальчик, Таганрог, Нижнекамск, Благовещенск, Комсомольск-на-Амуре, Петрозаводск, Люберцы, Королев, Энгельс, Великий Новгород, Шахты, Братск, Сыктывкар, Ангарск, Старый Оскол, Дзержинск, Псков, Красногорск, Орск, Одинцово, Абакан, Армавир, Балаково, Бийск, Южно-Сахалинск, Уссурийск, Прокопьевск, Норильск, Рыбинск, Волгодонск, Альметьевск, Сызрань, Петропавловск-Камчатский, Каменск-Уральский, Новочеркасск, Златоуст, Хасавюрт, Северодвинск, Домодедово, Керчь, Миасс, Салават, Копейск, Пятигорск, Электросталь, Майкоп, Находка, Березники, Щелково, Серпухов, Нефтекамск, Коломна, Ковров, Обнинск, Кызыл, Кисловодск, Дербент, Каспийск, Батайск, Нефтеюганск, Рубцовск, Назрань, Ессентуки, Новочебоксарск, Долгопрудный, Новомосковск, Октябрьский, Невинномысск, Раменское, Реутов, Первоуральск, Михайловск, Алматы, Астана, Шымкент, Актау, Актобе, Атырау, Караганда, Кокшетау, Костанай, Павлодар, Семей, Минск, Гомель, Витебск, Могилев, Гродно, Брест, Бобруйск, Пушкино, Жуковский, Ханты-Мансийск, Димитровград, Артем, Новый Уренгой, Евпатория, Муром, Северск, Орехово-Зуево, Камышин, Мурино, Арзамас, Видное, Бердск, Элиста, Ногинск, Новошахтинск, Ноябрьск

В комплект поставки помимо самого крана шарового газового  подземного  КШ-100 входят : декларация соответствия, паспорт, габаритная и функциональная схема
