Регулятор давления газа РД-32

Модель:
РД-32
Наличие:
Предзаказ
9500р.

Регулятор давления газа РД-32, РД-32М

предназначен для снижения давления неагрессивных газов и автоматического поддержания выходного давления в заданных пределах при изменении входного давления и расхода газа на газорегуляторных пунктах (ГРП) и газорегуляторных установках (ГРУ).
Эксплуатация регулятора допустима при температуре окружающего воздуха от —40°С до +60°С.

Регуляторы выпускаются следующих исполнений:
— РД-32/С — регулятор для природного газа с диаметром седла 6 и 10 мм и рабочим давлением Рвх — 0,3; 1,2 МПа;
— РД-32/Ж — регулятор для сжиженного газа с диаметром седла 6 и 4 мм и рабочим давлением Рвх — 1,6 МПа.

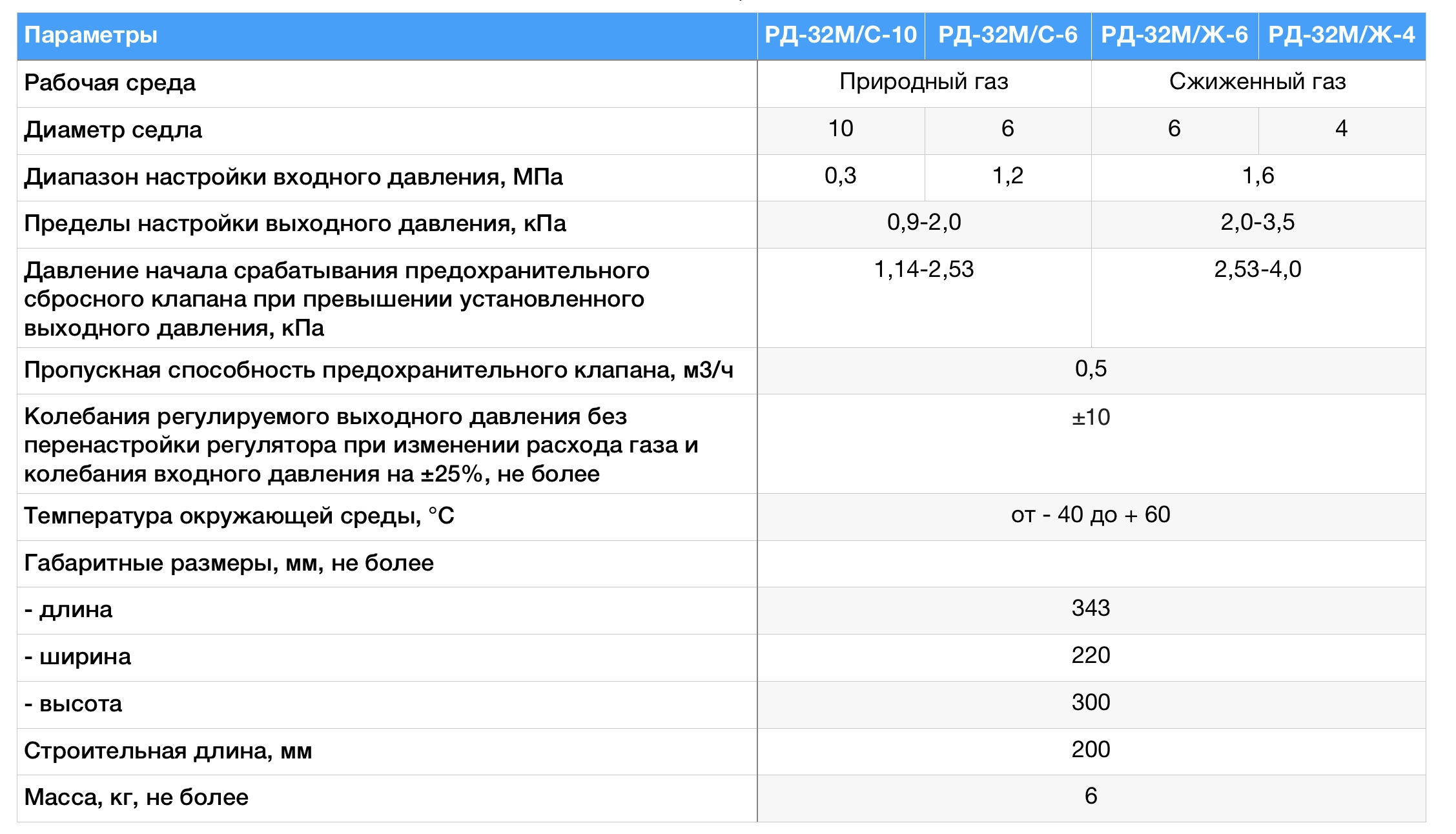

Технические характеристики регулятора РД-32



Устройство и принцип работы регулятора РД-32

Регулятор состоит из мембранной камеры и крестовины, соединенных между собой.

На конце штока, на резьбе, навернут клапан с контргайкой, вращая который можно регулировать величину наибольшего открытия клапана при сборке регулятора или замене седла в крестовине. В центре мембраны встроен предохранительный клапан.

При любом установившемся режиме работы регулятора его подвижные части находятся в равновесии. Усилие от входного давления газа на клапан, уменьшенное рычажной передачей, и усилие пружины уравновешиваются в каждом положении определенным давлением газа снизу мембраны.

Если расход газа или входное давление в процессе работы изменяются , то равновесие подвижной системы нарушается.

Под действием преобладающего усилия мембрана через рычажную передачу передвигает клапан в другое равновесное положение, соответствующее новому расходу или входному давлению газ.

В случае прекращения расхода возросшее после регулятора давление газа поднимает мембрану вверх до полного закрытия клапана регулятора.

Вследствие возможной негерметичности закрытого клапана, выходное давление, при отсутствии расхода, будет повышаться, а мембрана регулятора поднимается, преодолевая усилие малой пружины. Предохранительный клапан откроется и за счет сброса какого-то количества газа в атмосферу дальнейший рост давления в сети за регулятором прекратится.

Указания мер безопасности

Монтаж и эксплуатация регулятора должны соответствовать требованиям «Правил безопасности систем газораспределения и газопотребления» ПБ 12-529-03, утвержденных Госгортехнадзором и требованиями паспорта на регулятор.

Утечки в местах соединений обнаруживаются обмыливанием и устраняются.

Регулятор должен устанавливаться так, чтобы направление стрелки на крестовине совпадало с направлением потока газа.

Пробное давление при опрессовке системы не должно превышать пробное давление, установленное для арматуры.

Подготовка регулятора к работе

Перед монтажом регулятора необходимо:

- произвести наружный осмотр регулятора (в случае обнаружения трещин на корпусе или крестовине регулятор не устанавливается);

- проверить входные и выходные патрубки и тщательно прочистить их.

Регулятор устанавливается непосредственно на трубопроводе без дополнительного крепления. Вход газа должен соответствовать стрелке, имеющейся на крестовине. Мембранная камера регулятора устанавливается горизонтально, колонкой вверх или вниз, причем во втором случае диапазон настройки регулируемого давления будет на 300 – 400 Па ниже нормального.

На оси мембранной камеры с помощью накидной гайки присоединяется импульсная трубка DN 20 мм (G 3/4" – B); по которой выходное давление от трубопровода за регулятором подается под мембрану. Постановка дросселей в импульсную линию не допускается.

Место врезки импульсной трубки в трубопроводе должно быть выбрано на его прямом участке и по возможности дальше от предыдущего поворота прибора или крана на длине не менее 5 диаметров трубопровода.

Присоединение импульсной трубки к нижней четверти сечения горизонтального трубопровода не допускается.

Сбоку к колонке мембранной камеры присоединяется сбросная трубка DN 20 мм (G 3/4" – B) для сброса газа в атмосферу или в продувочную линию.

Качество монтажа регулятора проверить опрессовкой следующим образом: опрессовка трубопроводов производится согласно действующим на них правилам, при этом регулятор давления должен быть полностью отключен.

Входная полость регулятора до клапана может испытываться пневматическим давлением 1,6 МПа.

Опрессовка выходной части регулятора и его мембранной камеры производится давлением, превышающим настроенное выходное давление на 200 – 400 Па.

Давление под мембраной выше настроенного вызовет открытие сбросного предохранительного клапана.

Мембранная камера состоит из алюминиевого корпуса и крышки с колонкой, между которыми зажата мембрана. На тарелку мембраны опирается определяющая выходное давление пружина, усилие которой изменяется путем вращения регулировочного винта.

Под мембраной расположен рычажной механизм преобразования вертикального движения мембраны в горизонтальное перемещение штока клапана регулятора.

Техническое обслуживание

Регуляторы подлежат профилактическому осмотру и планово-предупредительному ремонту в сроки, определяемые графиком, утвержденным ответственным лицом.

Работа по профилактическому осмотру заключается в проверке всех соединений на герметичность, в устранении мелких дефектов в работе регулятора и выявлении повреждений, требующих ремонтных работ.

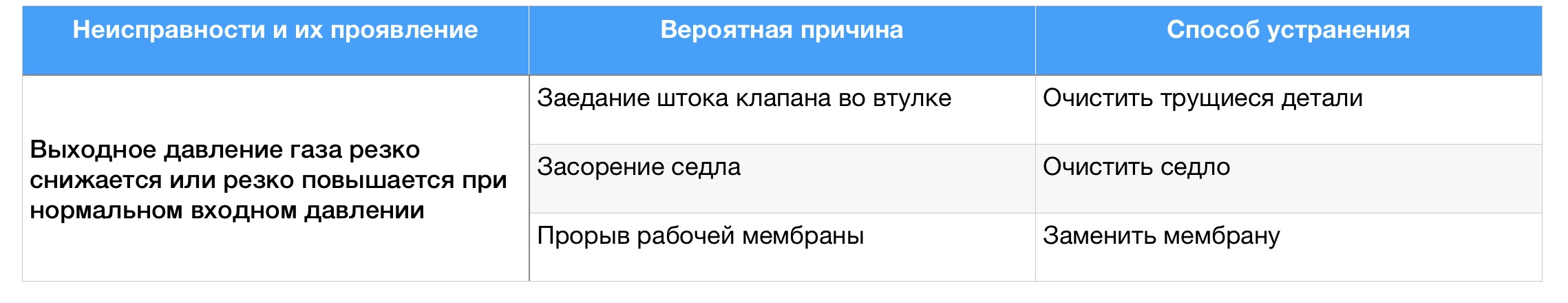

Возможные неисправности в работе регулятора РД-32

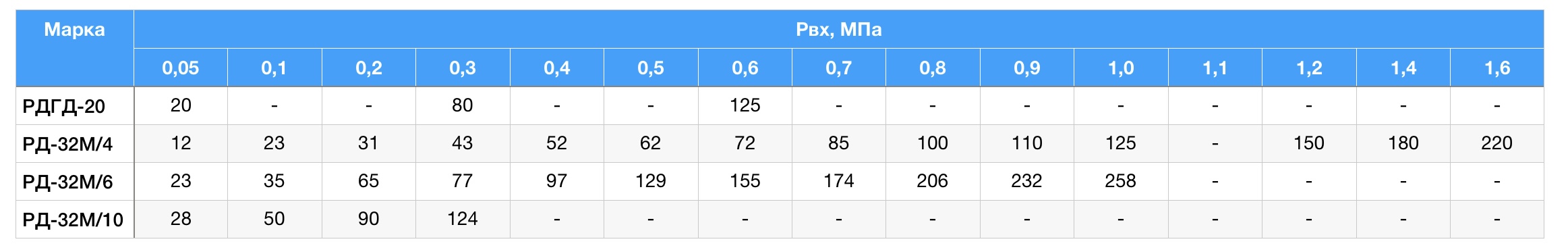

Пропускная способность регуляторов РД-32



Доставка регуляторов давления газа РД-32 ( РД-32М/С-10, РД-32М/С-6, РД-32М/Ж-4, РД-32М/Ж-6) осуществляется транспортными компаниями по таким городам как :

Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент .

В комплект поставки помимо самого регулятора РД-32 входят : сертификат соответствия, разрешение на применение, паспорт, габаритная и функциональная схема
