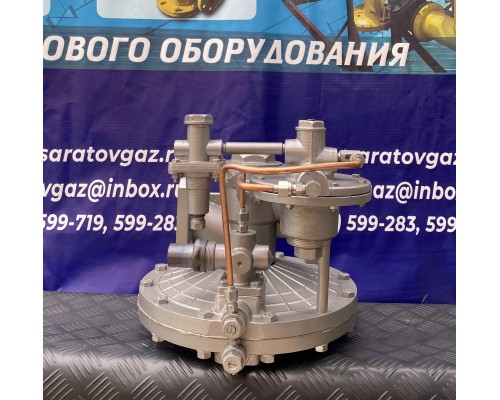

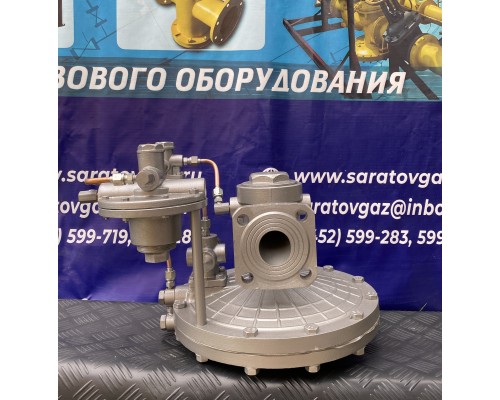

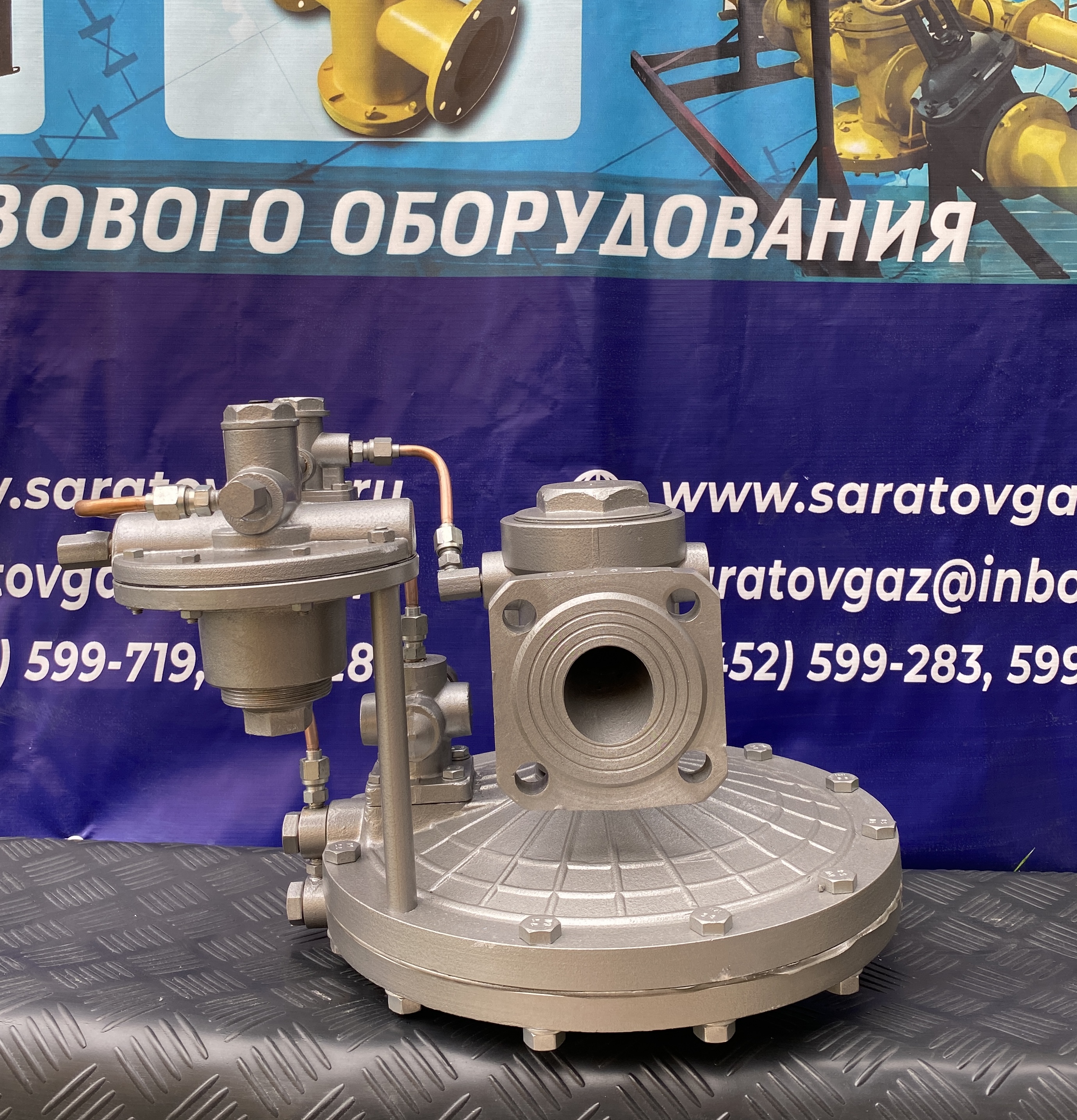

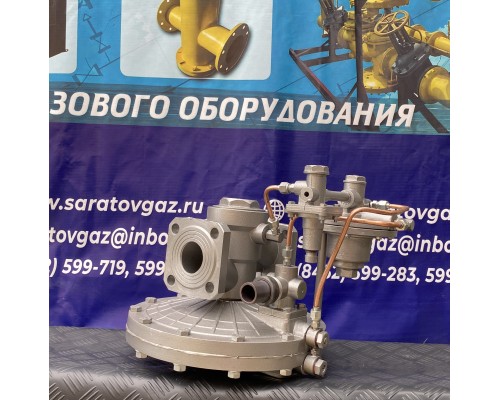

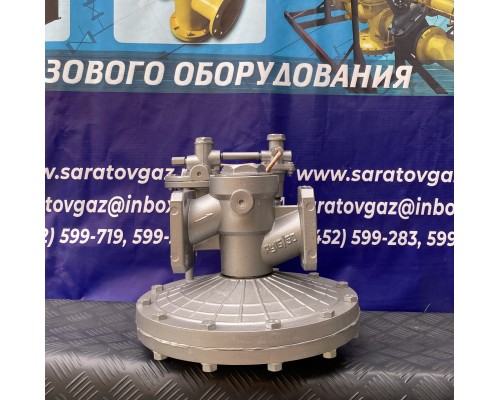

Регулятор давления газа РДБК1-50 , РДБК1-50/35 , РДБК1-50/25

При необходимости, возможно срочное изготовление регулятора РДБК 1-50 за несколько часов.

Предназначен для снижения входного давления газа и автоматического поддержания заданного давления на выходе, независимо от изменения расхода и входного давления

Регуляторы давления газа РДБК предназначены для редуцирования и автоматического поддержания заданного давления "после себя" для природных газов по ГОСТ 5542-87

Регуляторы давления газа РДБК могут устанавливаться на газорегуляторных пунктах ( ГРПШ, УГРШ, ГСГО, ГРПН, ГРПБ, ПГБ ) и в узлах редуцирования газорегуляторных установок ( УГРШ, ГРУ ) промышленных и коммунально-бытовых объектов.

Регуляторы РДБК изготавливаются в климатическом исполнении по У2 ГОСТ 15150-69, температура эксплуатации от минус 45 до плюс 40 градусов С.

Основные технические характеристики регуляторов РДБК1-50

Устройство и принцип работы регулятора РДБК1-50

Регулирующие клапаны регуляторов РДБК1-50, РДБК1-50/35, РДБК1-50/25  имеют фланцевый корпус вентильного типа.

Седло клапана сменное. К нижней части корпуса крепится мембранный привод. В центральное гнездо тарелки упирается толкатель, а в него шток клапана, передающий вертикальное перемещение тарелки мембраны клапану регулятора. Шток перемещается во втулках направляющей колонки корпуса, на верхнем конце штока свободно сидит клапан с резиновым уплотнителем. Сверху корпус закрыт крышкой.

В верхней и нижней крышках регулирующих клапанов установлены регулируемые дроссели.

Регулятор управления прямого действия создает при работе постоянный перепад давлений на регуляторе управления низкого давления, что делает работу регулятора малозависимой от колебаний входного давления.

Регулируемый дроссель включает корпус, иглу с прорезью и пробку.

Дроссель из надмембранной камеры регулирующего клапана служит для поднастройки регулятора при возникновении вибрации.

Схемы соединений регуляторов давления газа прямого действия (РДБК1П-50) и непрямого действия (РДБК 1-50)

Регулятор в исполнении РДБК 1п-50 (рис.1) работает следующим образом.

Газ входного давления поступает к регулятору управления прямого действия 2. От регулятора управления газ через регулируемый дроссель 6 поступает в подмембранную камеру, а через дроссель 5 - в надмембранную камеру регулирующего клапана.

Через дроссель 7 надмембранная камера регулирующего клапана связана с газопроводом за регулятором.

Давление в подмембранной камере регулирующего клапана при работе регулятора всегда будет больше выходного давления. Надмембранная камера регулирующего клапана находится под воздействием выходного давления. Благодаря наличию в обвязке регулятора управления прямого действия, поддерживающего за собой постоянное давление, давление в подмембранной камере регулирующего клапана также будет постоянным.

Любые отклонения выходного давления от заданного вызывают в свою очередь перемещения основного клапана в новое равновесное состояние, соответствующее новым значения входного давления и расхода. При этом восстанавливается выходное давление газа.

Регулятор в исполнении РДБК1-50  (рис.2) работает следующим образом.

Газ входного давления поступает к регулятору прямого действия 2, а от него к регулятору управления низкого давления 3.

От регулятора управления газа через регулируемый дроссель 7 поступает под мембрану регулирующего клапана и через второй регулируемый дроссель 6 в надмембранное пространство регулирующего клапана. Надмембранная камера регулирующего клапана 1 и надмембранная камера регулятора управления 3 находятся под воздействием высокого давления. Надмембранная камера регулятора управления через дроссель 8 связана с газопроводом за регулятором. Благодаря непрерывному потоку газа через дроссель 7 давление перед ним, а следовательно и подмембранной камере регулирующего клапана всегда больше выходного давления. Перепад давлений на мембране регулирующего клапана образует подъемную силу мембраны, которая при любом установившемся режиме работы регулятора уравновешивается перепадом давления на основном клапане и весом подвижных частей.

Давление в подмембранной камере регулирующего клапана автоматически регулируется клапаном регулятора управления в зависимости от величин расхода газа и входного давления. Усилие выходного давления на мембрану регулятора управления постоянно сравнивается с заданным при настройке усилием нижней пружины. Любое отклонение выходного давления вызывает перемещение мембраны и клапана регулятора управления. При этом меняется расход газа, а, следовательно и давление под мембраной регулирующего клапана. Таким образом, при любом отклонении выходного давления от заданного изменение давления под мембраной регулирующего клапана вызывает перемещение основного клапана в новое равновесное состояние, при котором выходное давление восстанавливается.

Регуляторы РДБК1-50, РДБК1п-50 при одновременном изменении расхода газ в диапазоне 10-100 % от максимального и входного давления на величину +/- 25% изменяют выходное давление на величину не более +/- 10% от настроенного выходного давления.

Указание мер безопасности при работе с регулятором давления РДБК1-50

Регуляторы РДБК должны устанавливаться на газопроводах с давлениями, соответствующими указанным в технической характеристики.

Монтаж и эксплуатация регуляторов РДБК должны производиться в соответствии с "Правилами безопасности в газовом хозяйстве".

Подготовка регулятора РДБК к работе

Регуляторы РДБК монтируются на горизонтальном участке трубопровода мембранной камерой вниз.

Расстояние от нижней крышки мембранной камеры до пола и зазор между мембранной камерой и стеной при установке регулятора РДБК1-50, РДБК1-50/35, РДБК1-50/25 в газорегуляторных пунктах ( ГРПШ, ГРПН, ГСГО, УГРШ ) должен быть не менее 300 мм.

Импульсный трубопровод для РДБК1-50 Ду20мм, для РДБК1-100 Ду32мм.

Местные сужения проходного сечения импульсной трубы не допускаются.

Перед пуском регулятора  производится опрессовка и проверяется герметичность клапанов, регуляторов управления и регулирующего клапана.

При подаче газа на вход регуляторов управления при разгруженных пружинах клапаны приборов должны быть герметичны.

Манометр установить на крестовине регулятора управления низкого давления.

Порядок работы  регулятора РДБК

Перед регулятором РДБК устанавливается технический манометр для замера величины входного давления.

На выходном газопроводе рядом с местом врезки импульсной трубы устанавливается U-образный манометр при работе на низких давлениях или технический манометр при работе на средних и высоких давлениях газа.

При пуске в работу регулятора в исполнении РДБК1п-50 регулятор управления прямого действия настраивается на величину выходного давления регулятора, перенастройка регулятора с одного выходного давления на другое производится также регулятором управления, при этом, заворачивая регулировочный стакан регулятора управления, мы повышаем давление за регулятором, а отворачивая стакан - понижаем выходное давление.

При пуске в работу регулятора в исполнении РДБК1-50 регулятор настраивается на заданное выходное давление регулировкой стакана регулятора управления. При появлении автоколебаний и вибраций в работе регулятора они устраняются подрегулировкой дросселей.

Техническое обслуживание регулятора

Регуляторы РДБК подлежат периодическому осмотру и ремонту. Срок осмотров и ремонтов определяется графиком, утвержденным ответственным лицом. Ревизия клапанов и дросселей примерно 1 раз в год, ревизия мембранных приводов - 1 раз в год.

Ревизия приборов производится следующим образом.

Регулирующий клапан

для осмотра регулирующего клапана необходимо отвернуть верхнюю крышку, клапан со штоком и очистить их. Седло клапана и направляющие втулки следует тщательно протереть. Следует внимательно осмотреть уплотнительную кромку седла. При наличии забоин и глубоких царапин седло следует заменить. Шток клапана должен свободно перемещаться во втулках колонки. Для осмотра мембраны необходимо снять нижнюю крышку. Мембрану необходимо протереть. Необходимо отвернуть пробки регулируемых дросселей, вывернуть иглы, продуть их и протереть.

Регулятор управления прямого действия

Для осмотра регулятора управления необходимо отвернуть верхнюю пробку крестовины, вынуть узел клапана и очистить его. При осмотре и сборке мембраны следует тщательно протереть уплотняющие поверхности фланцев. Толкатель клапана должен находиться в гнезде стяжного болта мембраны.

При нажиме снизу на мембрану ее холостой ход должен быть не менее 1.5 мм, после чего ( при движении мембраны вверх до упора ) клапан должен открываться на 1.5-2 мм. Указанная величина открытия может быть при необходимости установлена подгонкой длины шпильки клапана. Концы шпильки должны иметь сферическую форму. Кривизна шпильки не допускается. Заедание подвижных частей не допускается. При обнаружении дефектов (прорезей, перекосов ) на уплотнении клапана уплотнение следует заменить.

Ревизия регулятора управления низкого давления проводится аналогично ревизии регулятора управления.

Гарантийный срок эксплуатации регулятора РДБК составляет 12 месяцев со дня продажи.

Пропускная способность регуляторов давления газа РДБК в зависимости от входного давления

Отправка регуляторов давления РДБК1-50 и РДБК1-200 транспортной компанией.

Доставка регуляторов давления РДБК1-50, РДБК1-50/35, РДБК1-50/25 осуществляется транспортными компаниями по таким городам как : Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Красноярск, Челябинск, Самара, Уфа, Ростов-на-Дону, Краснодар, Омск, Воронеж, Пермь, Волгоград, Саратов, Тюмень, Тольятти, Барнаул, Махачкала, Ижевск, Хабаровск, Ульяновск, Владивосток, Ярославль, Томск, Ставрополь, Кемерово, Набережные Челны, Оренбург, Новокузнецк, Балашиха, Рязань, Чебоксары, Пенза, Липецк, Калининград, Киров, Астрахань, Тула, Сочи, Улан-Удэ, Курск, Тверь, Магнитогорск, Сургут, Брянск, Якутск, Иваново, Владимир, Симферополь, Нижний Тагил, Калуга, Белгород, Чита, Грозный, Волжский, Смоленск, Подольск, Саранск, Вологда, Курган, Череповец, Архангельск, Орел, Владикавказ, Нижневартовск, Йошкар-Ола, Стерлитамак, Мурманск, Мытищи, Кострома, Новороссийск, Тамбов, Химки, Нальчик, Таганрог, Нижнекамск, Благовещенск, Комсомольск-на-Амуре, Петрозаводск, Люберцы, Королев, Энгельс, Великий Новгород, Шахты, Братск, Сыктывкар, Ангарск, Старый Оскол, Дзержинск, Псков, Красногорск, Орск, Одинцово, Абакан, Армавир, Балаково, Бийск, Южно-Сахалинск, Уссурийск, Прокопьевск, Норильск, Рыбинск, Волгодонск, Альметьевск, Сызрань, Петропавловск-Камчатский, Каменск-Уральский, Новочеркасск, Златоуст, Хасавюрт, Северодвинск, Домодедово, Керчь, Миасс, Салават, Копейск, Пятигорск, Электросталь, Майкоп, Находка, Березники, Щелково, Серпухов, Нефтекамск, Коломна, Ковров, Обнинск, Кызыл, Кисловодск, Дербент, Каспийск, Батайск, Нефтеюганск, Рубцовск, Назрань, Ессентуки, Новочебоксарск, Долгопрудный, Новомосковск, Октябрьский, Невинномысск, Раменское, Реутов, Первоуральск, Михайловск, Алматы, Астана, Шымкент, Актау, Актобе, Атырау, Караганда, Кокшетау, Костанай, Павлодар, Семей, Минск, Гомель, Витебск, Могилев, Гродно, Брест, Бобруйск, Пушкино, Жуковский, Ханты-Мансийск, Димитровград, Артем, Новый Уренгой, Евпатория, Муром, Северск, Орехово-Зуево, Камышин, Мурино, Арзамас, Видное, Бердск, Элиста, Ногинск, Новошахтинск, Ноябрьск

В комплект поставки помимо самого регулятора РДБК1-50, РДБК1-50/35, РДБК1-50/25 входят : сертификат соответствия или таможенная декларация, паспорт, габаритная и функциональная схема .
