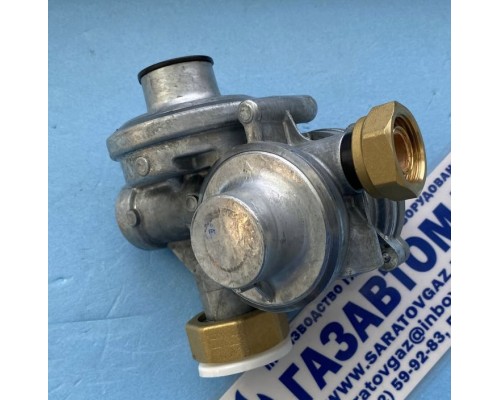

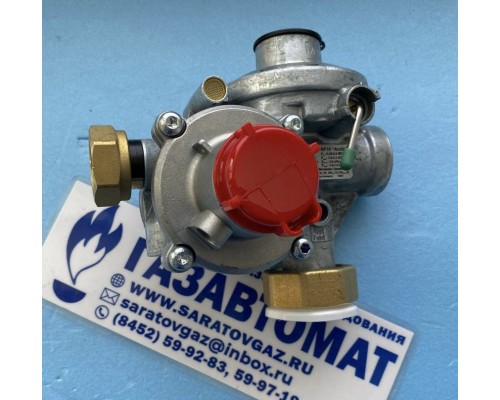

Регулятор давления газа RF10 Arctic

Модель:
RF10 Arctic
Наличие:
Есть в наличии
10500р.

Регулятор давления газа RF 10 Arctic предназначен для редуцирования давления природного газа по ГОСТ 5542, распределяемого при среднем давлении.

Регуляторы оснащены двухступенчатой системой редуцирования давления газа, что обеспечивает высокую стабильность работы этих регуляторов и стабильное выходное давление.

Регуляторы давления газа RF Arctic , специально разработанные для эксплуатации в зимних условиях с температурой  -50 °С на территории Российской Федерации.

Регуляторы RF Arctic  эксплуатируются с 2014 года в Республике Саха (Якутия), Сибирском, Дальневосточном, Центральном и Северно-Западном федеральных округах.

Регулятор RF Arctic  выдает стабильные показатели даже при температуре редуцируемой среды –56 °С, что подтверждено документами.

В конструкции применены оригинальные решения, гарантирующие полную функциональность в условиях экстремально низких температур. Практически все элементы корпуса регулятора завальцованы: это обеспечивает надежную страховку от протечек под влиянием линейного теплового расширения материала корпуса. Сам корпус регулятора сделан из сплава ZAMAK, который в сравнении с алюминиево-кремниевыми сплавами значительно прочнее и имеет меньший коэффициент теплового расширения.

В регуляторах RF Arctic применены специальные материалы мембран и резиновых уплотнений, устойчивые к воздействию холода без потери эластичности и долговечности.

Увеличенные зазоры в трущихся элементах в сочетании с низкотемпературными смазками обеспечивают регулятору работоспособность даже при намерзании конденсата на внутренних частях и деталях.

На весь период эксплуатации регулятора RF10 Arctic  не требуется проводить дополнительного обслуживания при устойчивой работе оборудования. Обслуживание заключается только в визуальном осмотре регулятора.

Регулятор обеспечивает защиту:

- от падения давления в патрубках входном или выходном,

- от чрезмерного роста давления газа при внезапном ограничении отбора газа,

- от чрезмерного роста давления, вызванного неисправностью регулятора,

- от механических загрязнений газа, от конденсата


Основные технические характеристики регуляторов RF10 Arctic



*Параметры срабатывания сбросного и предохранительного запорного клапанов увеличиваются на процентное соотношение, указанное в скобках, во время работы регуляторов RF 10 G стандартная версия при низких температурах.

 Регуляторы давления газа RF 10  оснащен индикатором работы регулятора:

Индикатор в зеленой зоне - регулятор работает в обычном режиме;

Индикатор в красной зоне - поток газа остановлен, регулятор не работает;

Срок эксплуатации регулятора - 17 лет.

Гарантия - 24 месяца с момента пуска в эксплуатацию, но не более 27 месяцев со дня продажи.


Монтаж регулятора RF

Регулятор можно монтировать в произвольном положении, предоставляя при этом свободный доступ к рычагу «A».

ПЕРЕД ЗАПУСКОМ СЛЕДУЕТ:

  1. Проверить, очищен ли газопровод от загрязнений и влаги,

  2. Со входа и выхода регулятора удалить заглушки,

  3. Входной патрубок регулятора затянуть моментом силы, не превышающим 40 Nm, a выходной патрубок – моментом силы, не превышающим 60 Nm,

  4. Проверить, правильность монтажа регулятора по стрелке движения газа и герметичность соединений.



ЗАПУСК РЕГУЛЯТОРА

  1.  Следует проверить, чтобы все газопотребляющие приборы были отключены;

  2.  Плечо рычага «A» ручного клапана следует установить в нижнем положении «O» – как на чертеже. Верхнее положение «C» плеча соответствует ручному отключению регулятора;

  3.  Следует открутить пластмассовый колпачок так, чтобы получить доступ к рычагу «B» быстрозапорного клапана, шток которого необходимо потянуть на себя;

  4.  Держа вытянутый шток «B» следует медленно повернуть рычаг «A» до половины предела между «O» и «C», для заполнения регулятора газом и запуска регулятора,

  5.  После запуска регулятора медленно повернуть рычаг «A» до положения «O»,

  6.  Отпустить рычаг «B». Регулятор в рабочем положении,

  7.  Закрутить колпачок,

  8.  После запуска регулятора проверить плотность и герметичность резьбовых соединений (патрубков) при помощи мыльных средств или электронных приборов обнаруживающих утечку газа.

    К работе по монтажу и установке регулятора, а также по его обслуживанию допускается квалифицированный технический персонал, ознакомленный с его устройством и принципом действия.

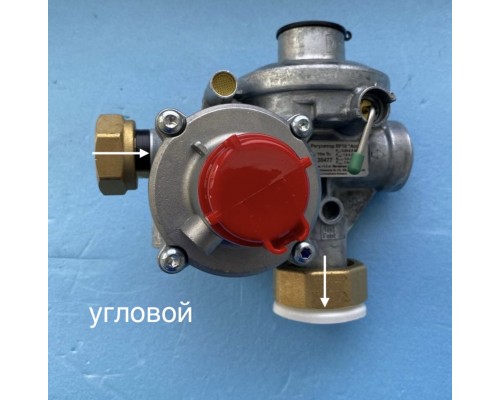

Исполнения регуляторов давления газа RF10 Arctic : L - прямое (прямоточное); G - угловое; U- образное (вход и выход снизу)



  • Доставка регуляторов давления RF10 Arctic осуществляется транспортными компаниями по таким городам как :  Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент .

    В комплект поставки помимо самого регулятора RF10 Arctic входят : сертификат соответствия или таможенная декларация, паспорт, габаритная и функциональная схема .
