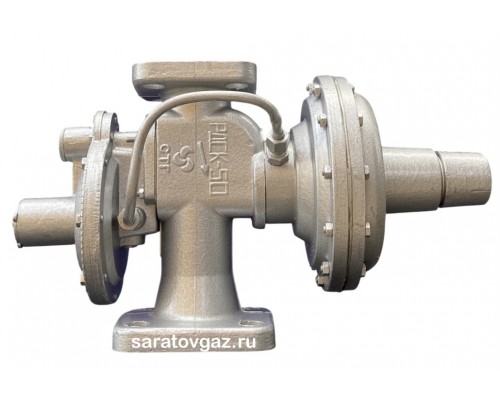

Регулятор давления РДСК-50М3

Модель:
РДСК-50М3
Наличие:
Есть в наличии
12000р.
Регулятор давления газа РДСК-50М3 предназначен для редуцирования высокого или среднего давления на среднее, автоматического поддержания выходного давления на заданном уровне при изменениях расхода или входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых значений. Регулятор РДСК-50М2 используется в системах газоснабжения в составе газорегуляторных пунктов ГРУ, ГРПШ, ГРПН, УГРШ, ГСГО, ПГБ, ГРПБ.

вид климатического исполнения регулятора - У2 по ГОСТ 15150, для работы при температуре окружающей среды от минус 40 до плюс 60 градусов С.

Регулятор РДСК-50М изготавливается в трёх исполнениях :

РДСК-50М1 - с выходным давлением  10-16 кПа

РДСК-50М2 - с выходным давлением  16-40 кПа

РДСК-50М3 - с выходным давлением  40-100 кПа

При необходимости, возможно срочное изготовление регулятора РДСК-50М3 за несколько часов.

Основные технические характеристики



Пропускная способность регуляторов РДСК в зависимости от входного давления газа


Устройство и работа регулятора РДСК-50М

Регулятор РДСК-50М состоит из двух основных узлов : собственно регулятора и отключающего устройства. Подмембранная полость регулятора РДСК-50М через штуцер соединяется с магистральным трубопроводам, подмембранная полость отключающего устройства сообщается с подмембранной полостью регулятора через трубопровод 4.




Регулятор РДСК-50М состоит из корпуса 6, в котором установлены седло 15 отсечного клапана 14 и седло 16 рабочего клапана 17.

Рабочий клапан 17 посредством штока 7 соединен с мембраной 9, закрепленной в корпус 8 крышкой 26.

На штоке 7 втулкой 5 закреплен разгрузочный узел, компенсирующий влияние входного давления на работу регулятора. В крышке 13 располагается настроечная пружина 10 с регулировочной гайкой 11, предназначенные для настройки выходного давления. Корпус регулятора 6 соединен с помощью шпилек и гаек с отключающим устройством 20, выполненным в отдельном корпусе.

Отключающее устройство имеет мембрану 23, связанную механизмом исполнительным 19, который с помощью подвижного фиксатора стопорит шток 21, фиксируя открытое положение клапана 14. Настройка регулятора РДСК-50М на необходимое выходное давление осуществляется пружиной 10. Настройка отключающего устройства осуществляется пружинами 2 и 3 с помощью вращения направляющих 1 и 25.

Подаваемый к регулятору РДСК-50М газ среднего или высокого давления проходит через входную полость корпуса 6, седло отсечного клапана 14 и, проходя через зазор между рабочим клапаном 17 и его седлом 16, редуцируется до среднего давления и через выходную полость поступает к потребителю.

Импульс выходного давления по трубопроводу из контрольной точки передается в подмембранную полость регулятора, в подмембранную полость отключающего устройства - по трубопроводу 4.

При устойчивом повышении или снижении выходного давления до величины настройки отключающего устройства фиксатор исполнительного механизма 19 усилием на мембране 23 выводится из зацепления и клапан 14 под действием пружины 13 закрывает седло 15, поступление газа прекращается.

Пуск регулятора РДСК-50М в работу после срабатывания отключающего устройства производится вручную.

Для этого выворачивается пробка 22 и плавно перемещается шток 21 до того момента, когда за его выступ западает фиксатор исполнительного механизма 19. Затем пробка 22 вворачивается в место до упора.

Устройство и принцип работы регулятора РДСК-50М аналогичны регулятору РДСК-50БМ и отличаются площадью рабочей мембраны 9 и характеристиками настроечных пружин.

ООО "Газавтомат" оставляет за собой право вносить изменения в конструкцию регуляторов РДСК-50 без уведомления потребителей.

Подготовка регулятора РДСК-50М к использованию

Распаковать регулятор. Проверить комплектность поставки регулятора в соответствии с РЭ.

Проверить регулятор наружным осмотром на отсутствие механических повреждений и сохранность пломб.

Регулятор РДСК-50М должен устанавливаться на входе в помещение котельных, в проветриваемых нежилых помещениях в соответствии с проектом, разработанным специализированной проектной организацией. При необходимости регулятор может быть размещен в металлическом запирающемся шкафу.

К штуцеру регулятора РДСК-50М должен быть присоединен трубопровод, свободный конец которого соединяется с входным патрубком в контрольной точке (точке замера выходного давления).

Монтажная схема регулятора РДСК-50М должна обеспечивать возможность удобного доступа к регулятору. При установке регулятора на высоту более двух метров предусмотреть площадку для обслуживания.

На газопроводе перед и за регулятором РДСК-50М должна предусматриваться установка газовых кранов.

Указания по включению и пробному пуску регулятора РДСК-50М

Открыть плавным поворотом кран перед регулятором. Кран после регулятора при этом должен быть закрыт.

Вывернуть пробку 22 и потянуть ее на себя до момента, когда фиксатор 19 войдет в зацепление с выступом штока 21, что соответствует открытому положению отсечного клапана. При этом пробка 22 находится в неподвижном состоянии и свободно вращается на штоке 21. Это положение соответствует открытию отсечного клапана 14, которое воспринимается на слух характерным щелчком. Ввернуть пробку 22 на место.

Проверить фланцевые соединения регулятора РДСК-50М с газопроводом на герметичность при помощи мыльной эмульсии, при наличии утечек устранить их.

Открыть кран после регулятора РДСК-50М и проверить давление газа по манометру. Давление газа после регулятора должно быть  в пределах, соответствующих диапазону настройки выходного давления регулятора.

Настройка регулятора давления РДСК-50М

В регуляторе предусмотрена настройка следующих параметров : 1. настройка выходного давления 2. настройка давления срабатывания отключающего устройства при понижении выходного давления 3. настройка давления срабатывания отключающего устройства при повышении выходного давления.

Настройка выходного давления производится вращением регулировочной гайки 11, в соответствии с рисунком, ослабляющей или сжимающей пружину 10. При вращении по часовой стрелке выходное давление увеличивается, а против - уменьшается.

Настройка давления срабатывания отключающего устройства при понижении выходного давления производится путем ослабления или сжатия пружины 2 вращением направляющей 1.

Настройка давления срабатывания отключающего устройства при повышении выходного давления производится путем ослабления или сжатия пружины 3 регулировочной гайкой 25.

Взвод отключающего устройства можно производить при любом из значений выходного давления, находящегося в пределах 0.9....1.1 от номинальной величины его настройки

Техническое обслуживание регулятора РДСК-50М

Техническое обслуживание регулятора РДСК-50М осуществляется эксплуатационной организацией, имеющей соответствующую лицензию территориальных органов Госгортехнадзора России.

При обслуживании регулятора запрещается :

у места установки регулятора курить, зажигать спички, включать и выключать электроосвещение (если оно не выполнено во взрывобезопасном исполнении)

устранять неисправности регулятора, разбирать и ремонтировать регулятор лицам, не имеющим на это права.

Регулятор в пределах гарантийного срока подлежит периодическому осмотру технического состояния. Срок осмотра определяется графиком утвержденным ответственным лицом. Перечень работ, производимых при осмотре технического состояния в пределах гарантийного срока.




Отправка регулятора давления газа РДСК-50М транспортной компанией



Доставка регуляторов давления РДСК-50М3 осуществляется транспортными компаниями по таким городам как :

Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент .

В комплект поставки помимо самого регулятора РДСК-50М3 входят : сертификат соответствия, разрешение на применение, паспорт, габаритная и функциональная схема
