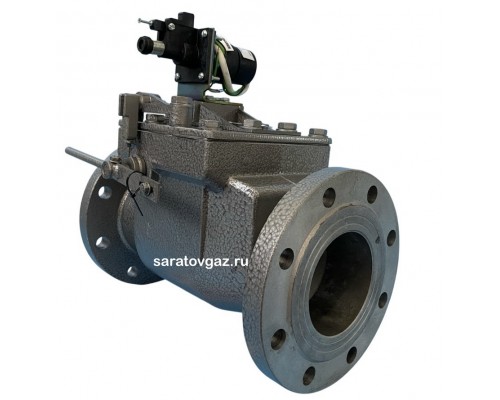

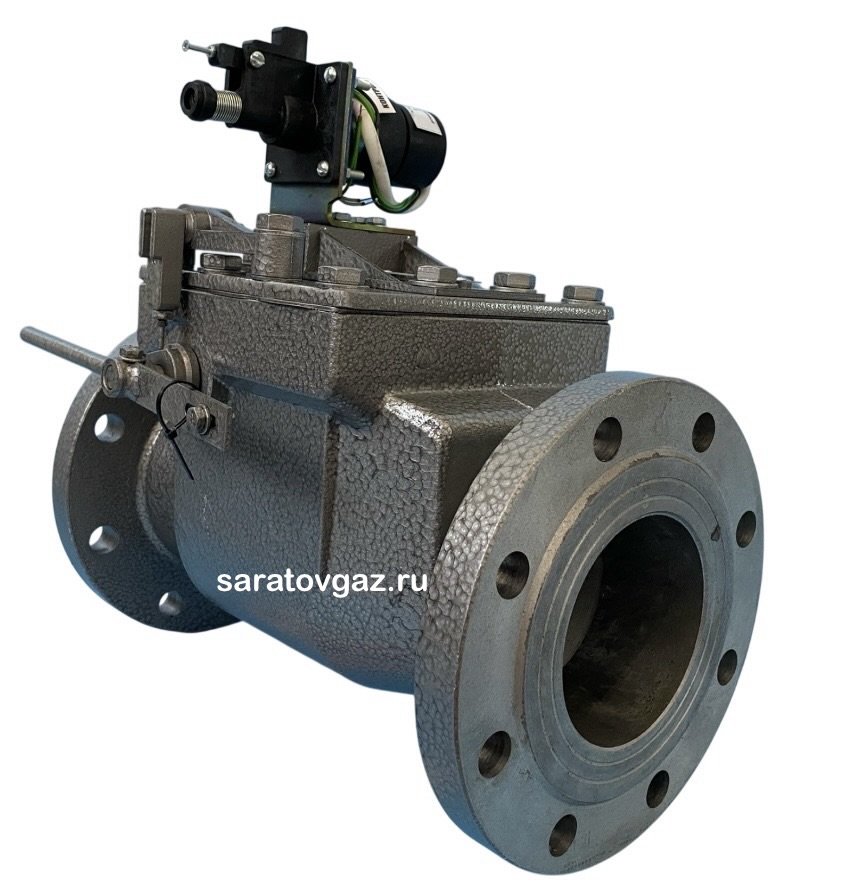

Клапан КПЭГ-200П

Клапан предохранительный электромагнитный запорный газовый КПЭГ-200 (КПЭГ-200П)

Клапан КПЭГ предназначен для автоматического прекращения подачи природного газа к потребителям в системах автоматического управления газоиспользующими устройствами

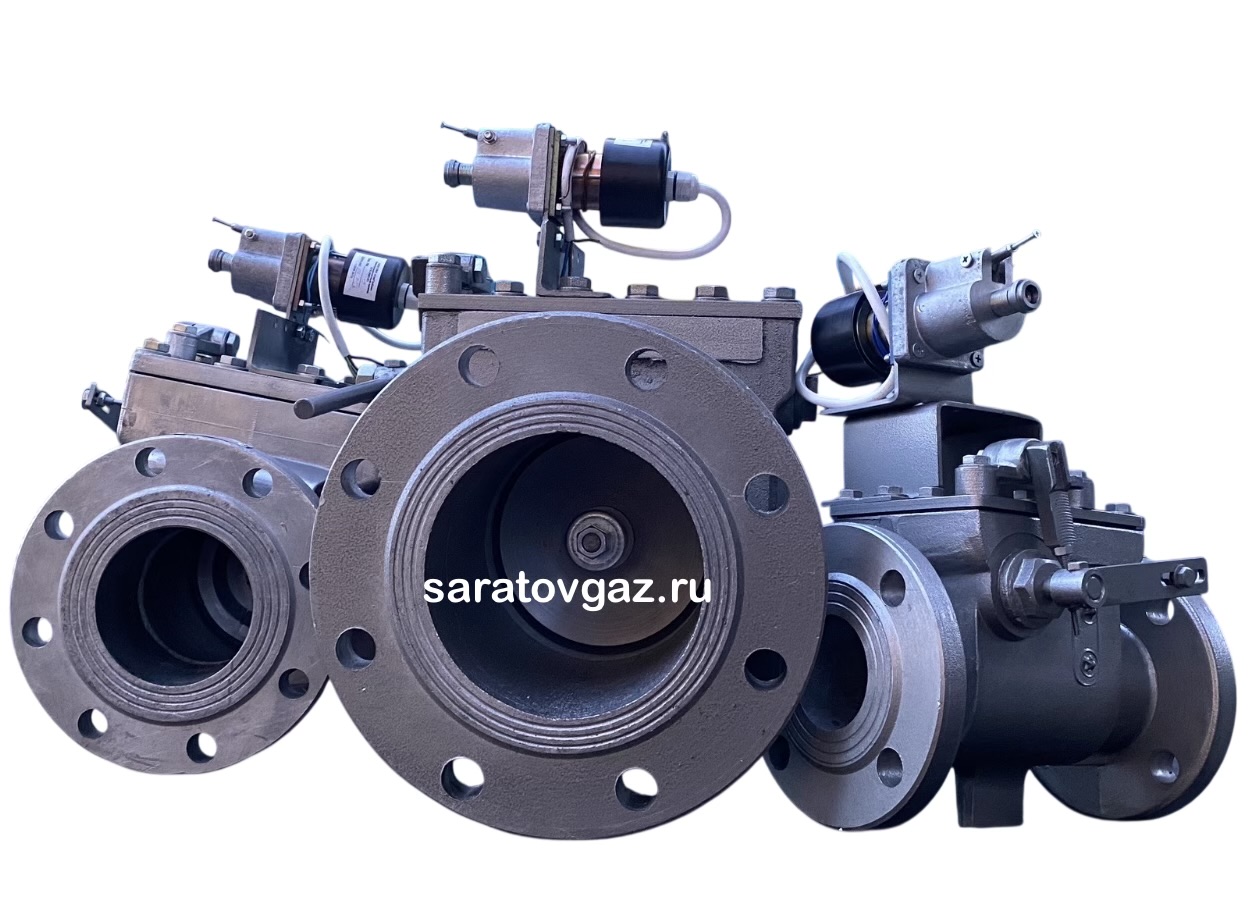

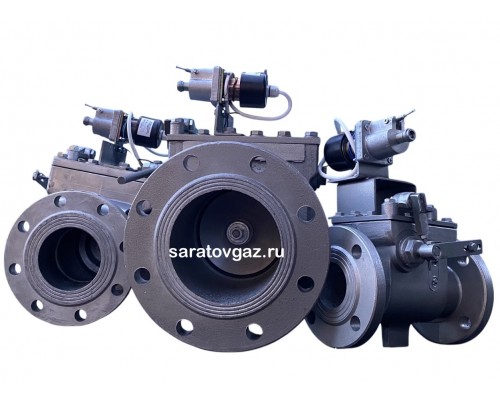

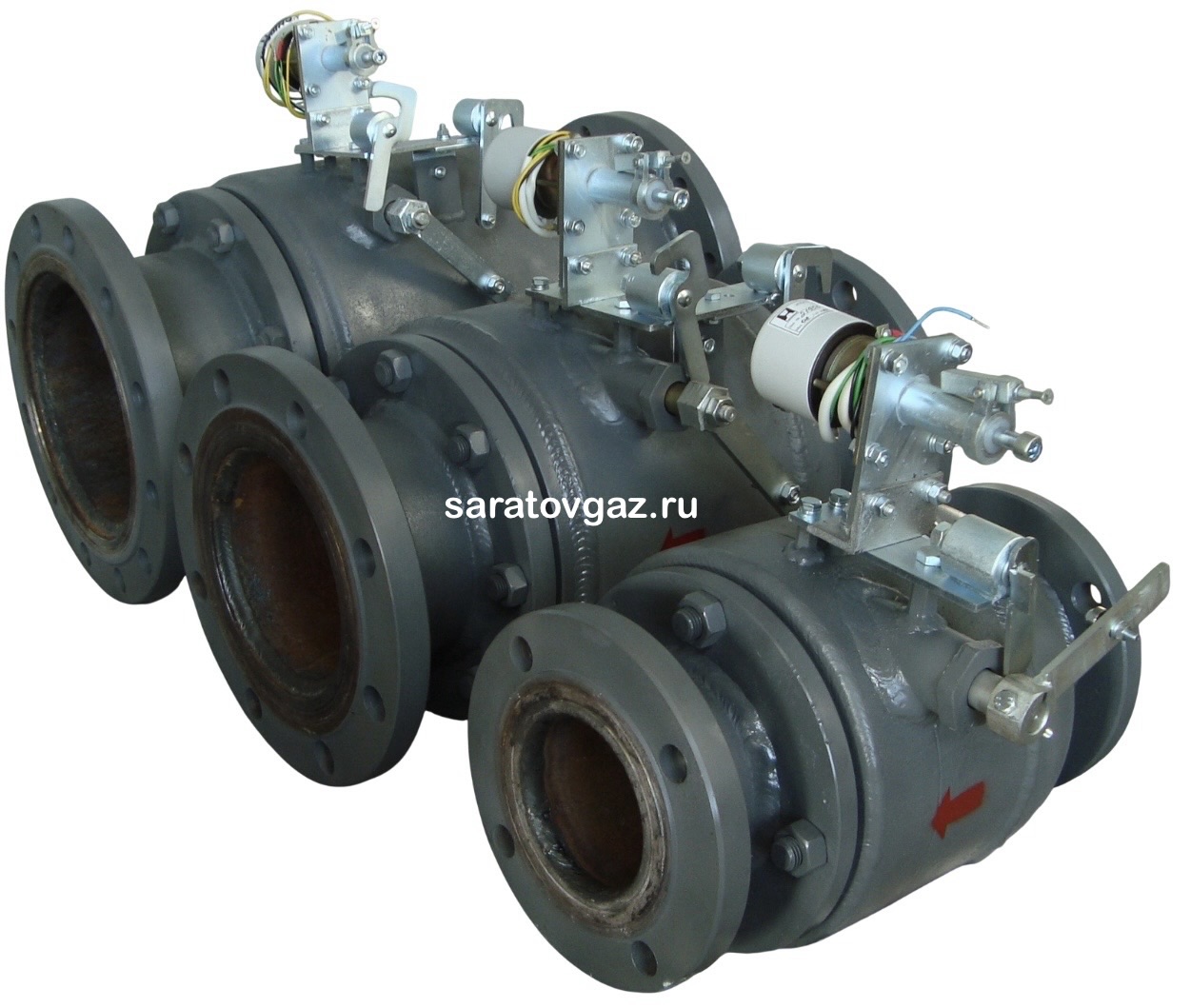

Может изготавливаться с корпусами из алюминиевого сплава,  стальной сварной из ст.20 или 09Г2С  (на фото ниже). По умолчанию отгружаем алюминиевые литые.

Клапан предохранительно-запорный электромагнитный КПЭГ предназначен для автоматического прекращения подачи природного газа ГОСТ 5542-87 к потребителям в системах автоматического управления газоиспользующими устройствами. Клапаны предохранительно-запорные электромагнитные изготавливаются с условным проходом Ду25, 32, 40, 50, 80, 100, 150, 200, с питанием от сети переменного и постоянного тока, с рычагами механизма контроля, расположенными справа или слева по направлению потока газа.

Основные параметры и технические характеристики

Средний срок службы клапанов КПЭГ не менее 10 лет. По истечении 15 лет клапаны подлежат утилизации.

Устройства и работа клапана КПЭГ

Клапан КПЭГ имеет корпус 1 с седлом в соответствии с рисунком 1. Клапан 2 закреплен на оси 3, которая размещена в корпусе 1. На оси 3 установлены пружины 4 и 5. На оси 3, выходящей наружу, жестко закреплен рычаг 6, который взаимодействует с рычагом 7.

   Рис.1 Устройство клапана КПЭГ

На корпусе 1 закреплен электромагнитный привод состоящий из электромагнита 8  с корпусом 9, в котором расположен шток 10 с втулкой 11 (см. рис 2 и 3).

Положение втулки 11 определяется усилием пружин 13, 14 и усилием электромагнита 8, передаваемым на шток 10 штифтом 15, изготовленным из немагнитного материала.

Корпус электромагнита 9 оснащен фиксатором 16, расположенным на оси 17. Фиксатор служит для удержания клапана в открытом состоянии во время технологической подготовки.

Фиксатор 16 должен свободно без рывков и заеданий под действием силы тяжести поворачиваться на оси 17.

Подаваемый к клапану газ проходит через входной патрубок к выходному, если к электромагниту 8 подается соответствующее данному исполнению напряжение. Фиксатор 16 в соответствии с рисунком 3 должен быть выключен. (т.е. фиксатор должен принять горизонтальное положение).

При прекращении подачи напряжения в электромагнит происходит перемещение втулки 11. Упор 12, установленный на рычаге 7 выходит из зацепления с втулкой 11, освобождая связанные между собой рычаги 6 и 7, дает возможность оси 3 повернуться.

Усилие от пружин 4 и 5 передается клапану 2, и клапан 2 закрывает проход газа.

Приведение клапана 2 в рабочее состояние после срабатывания производится вручную поворотом рычага 6, при этом перепускной клапан, встроенный в клапан 2 открывается в первую очередь. После выравнивания давления до и после клапана 2 производится дальнейший подъем рычага 6 до зацепления с рычагом 7 и фиксацией их с втулкой 11 (см. рис.2).

Клапан 2 удерживается в открытом положении. Электромагнит подключается к сети. Фиксатор выключается в соответствии с рисунком 3. Клапан готов к работе.

Меры безопасности при работе с клапаном КПЭГ

При монтаже и эксплуатации клапанов КПЭГ действуют общие положения по технике безопасности в соответствии с требованиями ГОСТ 12.2.003-91, ГОСТ 12.2.063-81, ГОСТ 12.1.019-79, ГОСТ 12.2.007.0-75, ПБ-12-529-03 и СНиП 42-01-2002.

Клапаны КПЭГ нельзя устанавливать в окружающих средах, разрушающе действующих на чугун, сталь, алюминий, силумин, резину и цинковое покрытие.

Все работы по монтажу должны выполняться при отсутствии давления в технологическом трубопроводе и при отключенном напряжении. Присоединение электромагнита к питающей цепи должно быть в соответствии с общей схемой управления клапанов, "Правилами устройства электроустановок (ПУЭ)".

Клапаны КПЭГ должны устанавливаться так, чтобы направление потока газа совпадало с направлением стрелки на корпусе клапана.

Во избежание несчастных случаев и аварий запрещается :

приступать к работе с клапаном КПЭГ-200П, не ознакомившись  с паспортом

производить устранение неисправностей или ремонт работающего клапана

при появлении запаха газа у места установки клапана  курить, зажигать спички, включать и выключать электроосвещение (если оно не выполнено во взрывобезопасном исполнении)

Подготовка клапана КПЭГ к использованию

Подготовка изделия к монтажу. Распаковать клапан КПЭГ и удалить транспортные заглушки. Произвести расконсервацию поверхностей деталей клапана от смазки.

Проверить визуально внешний вид клапана КПЭГ-200П на отсутствие механических повреждений.

Зазор между втулкой поз.11 и винтом поз.18 в соответствии с рис.2 обеспечивается вращением винта 18 при включенном электромагните.

Для проверки зазора (0.4-1.2) мм применять набор щупов №4, класс точности 2 ТУ 2-034-225-87.

Размещение и монтаж клапанов КПЭГ

Установить клапан КПЭГ в рабочее положение - электромагнитным приводом вверх. Направление потока газа должно совпадать с направлением стрелки на корпусе клапана.

Произвести заземление клапана.

Монтаж и подключение клапана КПЭГ должны производиться специализированной строительно-монтажной и эксплуатационной организациями в соответствии с утвержденным проектом, техническими условиями на производство строительно-монтажных работ, "Правилами технической эксплуатации и требований техники безопасности труда в газовом хозяйстве РФ", ПБ 12-529-03, "Правилами устройства электроустановок" (ПУЭ), а также паспортом.

Опрессовка трубопровода производится согласно действующим правилам, при этом клапан должен быть полностью отключен, посредством установки глухих прокладок между фланцев. Опрессовка водой запрещена.

При монтаже допускается установка клапана КПЭГ вертикально. При этом клапан запорного органа должен располагаться сверху, а механизм электромагнита должен быть повернут на 90 градусов относительно своей оси. Фиксатор должен располагаться в вертикальной плоскости.

Использование клапана КПЭГ

Порядок наладки клапана

Зацепить рычаги 6 и 7 в соответствии с рис.1

Установить фиксатор 16 в положение, показанное на рис.2

Ввести в зацепление упор 12 с втулкой 11

Подключить электромагнит к питающей сети

Установить фиксатор 16 в положение "выключен".

Возможные неисправности и методы их устранения  клапана КПЭГ-200П

Техническое обслуживание клапана КПЭГ-200П

Проверка параметров срабатывания клапана, техническое обслуживание и текущий ремонт должны проводиться в сроки, предусмотренные графиком в соответствии с требованиями ПБ 12-529-03.

Диагностирование проводить с соответствии с требованиями нормативной документации

Перечень работ, производимых при техническом обслуживании клапана КПЭГ-150П

Клапан предохранительно-запорный электромагнитный газовый КПЭГ-200П подвергается обязательной консервации согласно требованиям, предусмотренным в действующей технической документации.

Транспортирования и хранение клапанов КПЭГ-200П

Транспортирование клапанов КПЭГ-200П в упакованном виде может производиться любым видом транспорта, кроме морского по условиям хранения 7 ГОСТ 15150-69 в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.

Хранение клапанов КПЭГ-200П в упакованном виде должно производиться по условиям хранения 3 ГОСТ 15150-69.

Плотные ящики с клапанами при хранении допускается устанавливать штабелями не более, чем в 3 яруса, решетчатые ящики устанавливают в 1 ряд.

При длительном хранении клапаны КПЭГ-200П должны подвергаться переконсервации после 1 года хранения консервационным маслом КА-17 ГОСТ 10877-76 или другими смазками для изделий группы 2 по варианту защиты ВЗ-1 ГОСТ 9.014-78

Срок хранения не более 3 лет

Допускается транспортирование клапанов КПЭГ-200П в универсальных контейнерах без транспортной тары с укладкой изделий рядами, разделяя каждый ряд прокладками из досок, фанеры.

Клапаны КПЭГ-200П изготавливаются и принимаются к эксплуатации в соответствии с обязательными требованиями стандартов, ТУ 4859-030-03216769-99, действующей технической документации.

Гарантийный срок эксплуатации - 12 месяцев со дня продажи.-80
