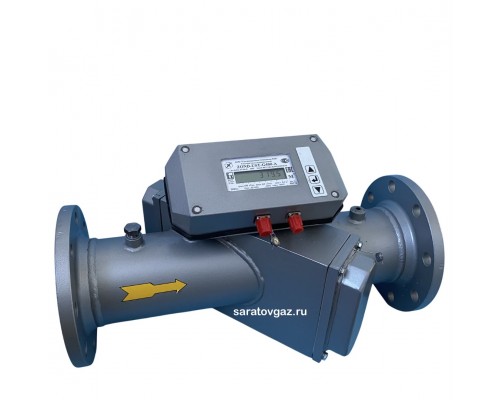

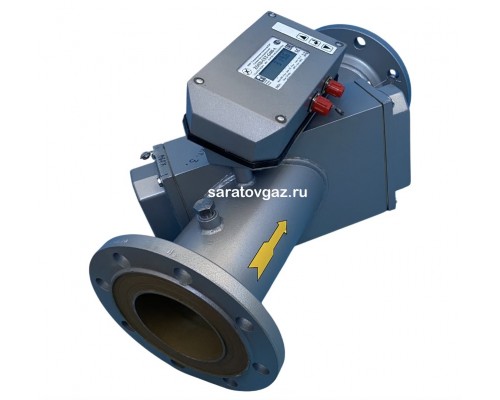

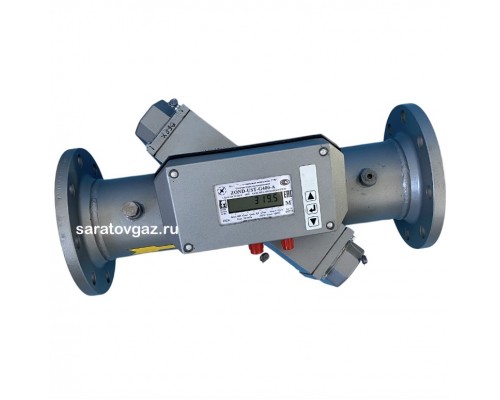

Счетчик газа ZOND-UST G650

Счетчик газа ультразвуковой ZOND-UST предназначен для измерения объема природного газа в рабочих условиях с физико-химическими показателями по ГОСТ 5542-87, воздуха, азота, а также других неагрессивных газов, протекающих по трубопроводам круглого сечения при учете газа, в том числе коммерческого, в составе узла учета газа с корректором объема газа.

Счетчик устанавливается во взрывоопасных зонах согласно ГОСТ Р МЭК 60079-0- 2011, ГОСТ Р МЭК 60079-11-2010, которые регламентируют применение электрооборудования во взрывоопасных зонах, где возможно создание смесей горючих газов с воздухом категории IIA.

Счетчик в зависимости от значения максимального объемного расхода имеет следующие типоразмеры: G160, G250, G400, G650, G1000, G1600, G2500, G4000

Счетчики имеют следующие исполнения:

а) в зависимости от места расположения преобразователя температуры А – устанавливается в корпусе счетчика; В – устанавливается на выходном прямом участке.

б) в зависимости от направления потока: – ЛП – направление потока газа слева направо; – ПЛ – направление потока газа справа налево.

По стойкости к климатическим факторам счетчик относится к группе исполнения С4 в соответствии с ГОСТ Р 52931-2008, исполнению У и категории размещения 3.1 в соответствии с ГОСТ 15150-69, в тоже время стойким к воздействию: - окружающего воздуха в диапазоне температур от минус 40 до плюс 60 оС; - измеряемой среды от минус 30 до плюс 50 оС; Счетчик по группе исполнения С4 может эксплуатироваться в помещении с нерегулируемыми климатическими условиями или под навесами.

Корпус счетчика обеспечивает его работу при максимальном рабочем избыточном давления 1,6 МПа.

Основные характеристики счетчика

Счетчик преобразовывает значение объема газа, который протекает через него, в импульсные выходные сигналы, которые передаются через гальванически развязанный выход на корректор объема газа или поверочный стенд. Длительность импульса не менее 50 мс. Диапазон напряжений, прикладываемых к выходным контактам, находится в интервале от 3 В до 30 В. Максимальная частота прохождения импульсов не более 2,0 Гц.

В счетчике реализован ультразвуковой время-импульсный метод измерения расхода газа. Принцип действия счетчика основан на измерении разницы времени прохождения ультразвуковых колебаний в прямом и обратном направлении (относительно потока газа).

Счетчик может устанавливаться на горизонтальном или вертикальном участке трубопровода. Отклонение от горизонтали и вертикали не влияет на метрологические и эксплуатационные характеристики счетчика.

 Электропитание счетчика осуществляется от одной литиевой батареи большой емкости, установленной под крышкой ИВБ, что обеспечивает работоспособность счетчика на протяжении не менее трех лет после установки в счетчик. При снижении напряжения литиевой батареи на индикаторе счетчика появляется соответствующий символ. При проведении периодической поверки счетчика необходимо проводить замену литиевой батареи.

Габаритные и присоединительные размеры счетчиков ZOND-UST

 Срок службы счетчика – не менее 12 лет.

Гарантийный срок эксплуатации – 12 месяцев со дня введения счетчика в эксплуатацию, но не более 18 месяцев со дня изготовления.

Степень защиты счетчиков от проникновения воды, пыли и посторонних твердых частичек отвечает исполнению IР65 по ГОСТ 14254-96.

Счетчик состоит из корпуса с наклонным расположением преобразователей электроакустических (далее – ПЭА) и установленного на нем ИВБ с индикатором, клавиатурой и разъемом для подключения внешних устройств. Счетчики типоразмеров G160; G250; G400 имеют три измерительных акустических канала по сечению трубопровода, а счетчики типоразмеров G650; G1000; G1600; G2500, G4000 – четыре канала.

Схема установки счетчика ZOND-UST на трубопровод.

Доставка счетчиков газа ультразвуковых ZOND-UST G650 осуществляется транспортными компаниями по таким городам как :

Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Красноярск, Челябинск, Самара, Уфа, Ростов-на-Дону, Краснодар, Омск, Воронеж, Пермь, Волгоград, Саратов, Тюмень, Тольятти, Барнаул, Махачкала, Ижевск, Хабаровск, Ульяновск, Владивосток, Ярославль, Томск, Ставрополь, Кемерово, Набережные Челны, Оренбург, Новокузнецк, Балашиха, Рязань, Чебоксары, Пенза, Липецк, Калининград, Киров, Астрахань, Тула, Сочи, Улан-Удэ, Курск, Тверь, Магнитогорск, Сургут, Брянск, Якутск, Иваново, Владимир, Симферополь, Нижний Тагил, Калуга, Белгород, Чита, Грозный, Волжский, Смоленск, Подольск, Саранск, Вологда, Курган, Череповец, Архангельск, Орел, Владикавказ, Нижневартовск, Йошкар-Ола, Стерлитамак, Мурманск, Мытищи, Кострома, Новороссийск, Тамбов, Химки, Нальчик, Таганрог, Нижнекамск, Благовещенск, Комсомольск-на-Амуре, Петрозаводск, Люберцы, Королев, Энгельс, Великий Новгород, Шахты, Братск, Сыктывкар, Ангарск, Старый Оскол, Дзержинск, Псков, Красногорск, Орск, Одинцово, Абакан, Армавир, Балаково, Бийск, Южно-Сахалинск, Уссурийск, Прокопьевск, Норильск, Рыбинск, Волгодонск, Альметьевск, Сызрань, Петропавловск-Камчатский, Каменск-Уральский, Новочеркасск, Златоуст, Хасавюрт, Северодвинск, Домодедово, Керчь, Миасс, Салават, Копейск, Пятигорск, Электросталь, Майкоп, Находка, Березники, Щелково, Серпухов, Нефтекамск, Коломна, Ковров, Обнинск, Кызыл, Кисловодск, Дербент, Каспийск, Батайск, Нефтеюганск, Рубцовск, Назрань, Ессентуки, Новочебоксарск, Долгопрудный, Новомосковск, Октябрьский, Невинномысск, Раменское, Реутов, Первоуральск, Михайловск, Алматы, Астана, Шымкент, Актау, Актобе, Атырау, Караганда, Кокшетау, Костанай, Павлодар, Семей, Минск, Гомель, Витебск, Могилев, Гродно, Брест, Бобруйск, Пушкино, Жуковский, Ханты-Мансийск, Димитровград, Артем, Новый Уренгой, Евпатория, Муром, Северск, Орехово-Зуево, Камышин, Мурино, Арзамас, Видное, Бердск, Элиста, Ногинск, Новошахтинск, Ноябрьск

В комплект поставки помимо самого счетчика газа ультразвукового ZOND-UST G650 входят : сертификат соответствия, свидетельство о первичной поверке, паспорт, габаритная и функциональная схема
