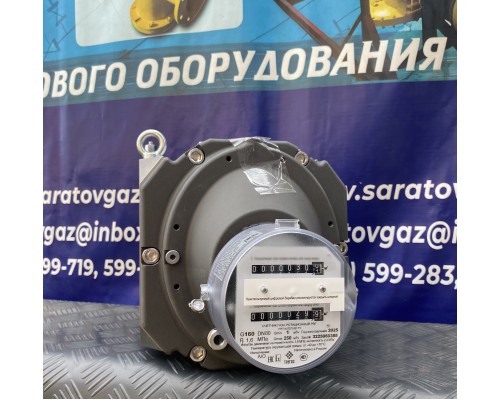

Счетчик газа РВГ G25

Ротационный счетчик газа РВГ

предназначен для измерения объема очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542, пропан, воздух, азот, инертных и других газов.

Внимание! Для учета КИСЛОРОДА и ВОДОРОДА использование счетчика запрещено!

Счетчик допускается применять также на опасных производственных объектах газовой и других промышленностей.

Счетчик предназначен для размещения и эксплуатации во взрывоопасных зонах согласно ПУЭ (“Правила устройства электроустановок”), в которых возможно образование смесей газов и паров с воздухом, отнесенных к категориям IIВ и IIС групп Т1-Т4 по ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31441.1-2011 (EN 13463-1:2001).

Счетчик обеспечивает взрывозащиту при подключении электронных корректоров, которые прошли аттестацию на взрывобезопасность в установленном порядке и имеют соответствующие сертификаты по взрывозащищенности. Маркировка взрывозащиты I Gb c IIB T4 - без ДИ ; II Gb c IIB T4 и  1 Ex ib IIB T4 Gb — с ДИ;

Счетчик применим для работы с корректорами объёма газа ЭК270, ТК220, ЕК270, ЕК280, ЕК290, ТС210, ТС215, ТС220.

Рабочее давление измеряемого газа не более 1,6 МПа

Счетный механизм 8-разрядный

Диапазон температур измеряемой (рабочей) среды от - 40 до + 60 град. С

Диапазон температур окружающей среды от - 40 до + 70 град. С

Относительная влажность воздуха до 98% при 35 град. С

Средний срок службы 12 лет

Назначенный срок службы 10 лет

Средняя наработка на отказ 100 000 часов

Степень защиты счетчика от влаги и пыли IP 65

Материал корпуса счетчика - алюминиевый сплав

Основные технические характеристики счетчиков газа РВГ исполнения А.

Примечания: Исполнение счетчика 2У возможно только для рабочих расходов, расположенных справа от утолщенной линии.

Основные технические характеристики счетчиков газа РВГ исполнения Б.

Примечания: Исполнение счетчика 2У возможно только для рабочих расходов, расположенных справа от утолщенной линии.

Технические характеристики счетчиков газа РВГ исполнения А.

Технические характеристики счетчиков газа РВГ исполнения Б.

Конструктивное исполнение счетчиков РВГ исп. А и Б

1 - корпус счетчика, 2 - передняя крышка корпуса, 3 - задняя крышка корпуса, 4 - ротор, 5 - головка счетного механизма, 6 - низкочастотный датчик импульсов, 7 - высокочастотный датчик, 8 - гильза датчика температуры, 9 - штуцер отбора давления

Требования к расположению счетчиков РВГ при его установке в трубопровод

Габаритные размеры и масса счетчиков газа ротационных РВГ

Масло для счетчиков газа ротационных РВГ здесь

Доставка счетчиков газа ротационных РВГ G25 осуществляется транспортными компаниями по таким городам как :

Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Красноярск, Челябинск, Самара, Уфа, Ростов-на-Дону, Краснодар, Омск, Воронеж, Пермь, Волгоград, Саратов, Тюмень, Тольятти, Барнаул, Махачкала, Ижевск, Хабаровск, Ульяновск, Владивосток, Ярославль, Томск, Ставрополь, Кемерово, Набережные Челны, Оренбург, Новокузнецк, Балашиха, Рязань, Чебоксары, Пенза, Липецк, Калининград, Киров, Астрахань, Тула, Сочи, Улан-Удэ, Курск, Тверь, Магнитогорск, Сургут, Брянск, Якутск, Иваново, Владимир, Симферополь, Нижний Тагил, Калуга, Белгород, Чита, Грозный, Волжский, Смоленск, Подольск, Саранск, Вологда, Курган, Череповец, Архангельск, Орел, Владикавказ, Нижневартовск, Йошкар-Ола, Стерлитамак, Мурманск, Мытищи, Кострома, Новороссийск, Тамбов, Химки, Нальчик, Таганрог, Нижнекамск, Благовещенск, Комсомольск-на-Амуре, Петрозаводск, Люберцы, Королев, Энгельс, Великий Новгород, Шахты, Братск, Сыктывкар, Ангарск, Старый Оскол, Дзержинск, Псков, Красногорск, Орск, Одинцово, Абакан, Армавир, Балаково, Бийск, Южно-Сахалинск, Уссурийск, Прокопьевск, Норильск, Рыбинск, Волгодонск, Альметьевск, Сызрань, Петропавловск-Камчатский, Каменск-Уральский, Новочеркасск, Златоуст, Хасавюрт, Северодвинск, Домодедово, Керчь, Миасс, Салават, Копейск, Пятигорск, Электросталь, Майкоп, Находка, Березники, Щелково, Серпухов, Нефтекамск, Коломна, Ковров, Обнинск, Кызыл, Кисловодск, Дербент, Каспийск, Батайск, Нефтеюганск, Рубцовск, Назрань, Ессентуки, Новочебоксарск, Долгопрудный, Новомосковск, Октябрьский, Невинномысск, Раменское, Реутов, Первоуральск, Михайловск, Алматы, Астана, Шымкент, Актау, Актобе, Атырау, Караганда, Кокшетау, Костанай, Павлодар, Семей, Минск, Гомель, Витебск, Могилев, Гродно, Брест, Бобруйск, Пушкино, Жуковский, Ханты-Мансийск, Димитровград, Артем, Новый Уренгой, Евпатория, Муром, Северск, Орехово-Зуево, Камышин, Мурино, Арзамас, Видное, Бердск, Элиста, Ногинск, Новошахтинск, Ноябрьск

В комплект поставки помимо самого ротационного счетчика газа РВГ G25 входят : сертификат соответствия, свидетельство о первичной поверке, паспорт, габаритная и функциональная схема
