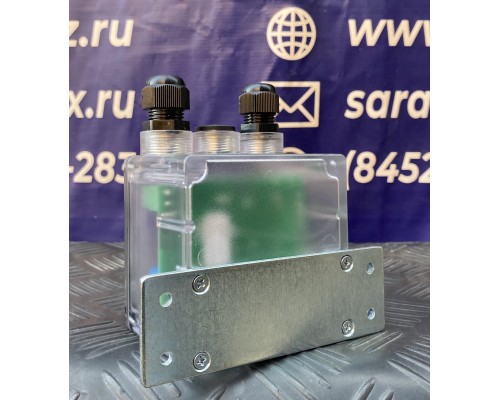

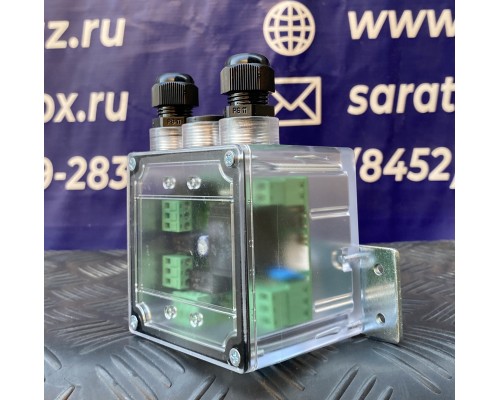

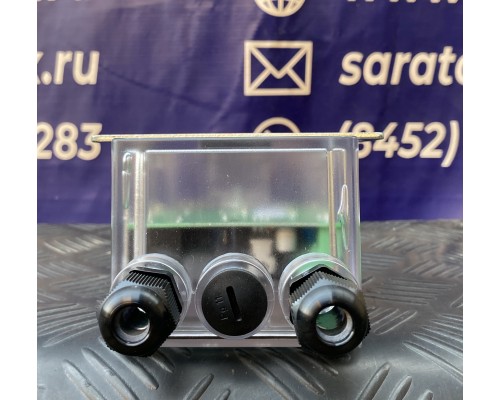

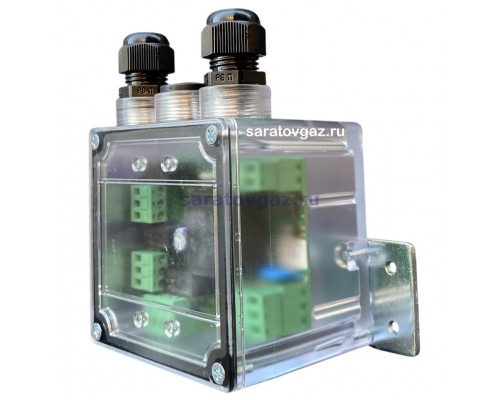

Сейсмический сенсор SEISMIC M16

Сейсмический сенсор SEISMIC M16  это прибор, который в сочетании с предохранительным электромагнитным клапаном перекрывает подачу газа в следующих случаях:

- сейсмическое явление (временной или частотный анализ при трехосном ускорении)

- срабатывание дистанционного управления (например при срабатывании сигнализатора загазованности, аварийной блокировки )

- сбой в системе или подачи напряжения

В сенсоре также предусмотрен аварийный релейный выход, используемый для подключения дистанционных сигналов и отключения питания, что позволяет предотвратить возникновение источников возгорания и взрыва.

Сенсор может работать вместе с нормально закрытыми и нормально открытыми электромагнитными клапанами с ручным взводом или с нормально закрытыми электромагнитными клапанами с автоматическим взводом производства MADAS.

Сейсмический сенсор перед продажей проходит испытания в г. Бергамо (Италия) на трехосной виброплатформе на соответствие стандартам ASCE 25-97 (США) - EN 1998-1 EUROCODE 8 - TS 12884 (Турция).

Сенсор может устанавливаться непосредственно на клапан, жестко крепиться к элементу, соединенному с землей (стена или кирпичная кладка), либо на горизонтальный участок трубопровода.

Технические характеристики

Монтаж - на стену, на опору, на клапан

Напряжение питания - 230 В / 50-60 Гц

Совместимость с типом клапана - нормально-открытый, нормально-закрытый

Максимальное потребление тока - 6А

Температура окружающей среды - от минус 40 до плюс 60 град.С

Степень защиты - IP65

Срок службы - не менее 10 лет

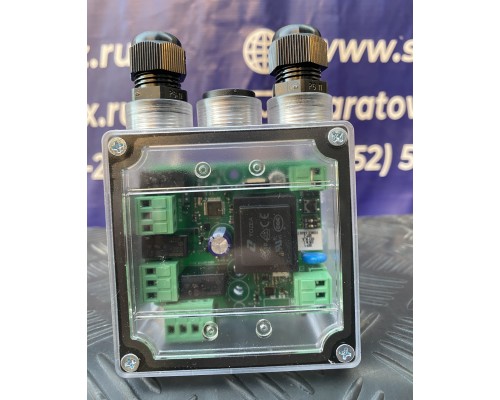

Устройство сенсора

Габаритные размеры сенсора

Варианты монтажа сенсора

Электрическое подключение сенсора

- перед электрическим подключением сенсора следует убедиться в том, что напряжение сети соответствует напряжению, обозначенному в паспорте устройства

- подключение клапана проводить при отключенном напряжении

- отвинтить винты 8 и снять крышку сенсора 9

- для подключения использовать гибкий провод ПВС 3х0,75 мм2 круглого сечения d 6.2-8.1 мм, обеспечивая защиту устройства на уровне IP65

- подключить питание к клеммам "POWER", а провод заземления - к клемме

- электрическое подключение должно быть выполнено в соответствии с ПУЭ

Подключение электромагнитного клапана

- отвинтить винты 8 и снять крышку сенсора 9

- для подключения использовать гибкий провод ПВС 3х0,75 мм2 круглого сечения d 6.2-8.1 мм, обеспечивая защиту уплотнений на уровне IP65

- подключить питание катушки клапана (Imax=2A) к клеммам "VALVE"

- контакты вспомогательных реле ALARM/FAULT рассчитаны на Imax=0,5А

NO- нормально разомкнутый контакт

C - общий контакт

NC - нормально замкнутый контакт

-  выполнив подключения, установить крышку 9 в исходное положение, убедившись что резиновое уплотнение 10, располагается внутри специального углубления.

Техническое обслуживание

Сенсор M90W не требует обслуживания.

Блокировка сенсора

В случае появления сейсмической активности, устройство срабатывает и блокируется. Блокировка сохраняется и остается на нем даже в случае отключения электропитания. Чтобы разблокироватьустройство, необходимо удерживать нажатой кнопку "ТЕСТ/СБРОС" не менее 1 секунды.

Возврат в рабочее состояние

Нажать кнопку ТЕСТ/СБРОС примерно на 1 секунду. Дождаться загорания зеленого индикатора, после чего взвести электромагнитный клапан. Для выполнения проверки системы удерживать нажатой кнопку ТЕСТ/СБРОС в течении 5 секунд; при этом электромагнитный клапан закрывается и загорается красный индикатор сигнала тревоги.

Доставка сейсмических сенсоров SEISMIC M16 осуществляется транспортными компаниями по таким городам как :  Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент .

В комплект поставки помимо самого сенсора SEISMIC M16 входят : декларация соответствия ТР ТС, паспорт, габаритная и функциональная схема .
