Изолирующее фланцевое соединение ИФС-40

Изолирующее фланцевое соединение ИФС

На сегодняшний день для многих предприятий актуальна тема изолирующих фланцевых соединений (ИФС). Изолирующее фланцевое соединение (ИФС) предназначено для защиты трубопроводной системы от воздействия электрохимической коррозии.

Так как большинство трубопроводов прокладывается под землей, то при эксплуатации трубопровода существует проблема электрохимического воздействия на трубопровод. Электрохимическая коррозия трубопроводов возникает под воздействием блуждающих токов, так называемых электрических токов земли. Проникая в трубопроводную систему, электрический ток образует катодную зону на участке проникновения, которая не опасна для системы в целом, но на месте выхода тока образуется опасная анодная зона, которая приводит к разрушению металла в результате воздействия тока. Следствием такого воздействия является разрушение металла трубопроводной системы, образование трещин, что в свою очередь приводит к утечкам воды, нефти , природного газа и т.д. Такие изменения в системе приводят к аварийным ситуациям и большим финансовым потерям.

Фланцевое соединение изготавливается в двух видах климатического исполнения:

-УХЛ 1, для эксплуатации при температуре окружающей среды от -40°С до +60°С; и -XJI4 - для эксплуатации при температуре от -60°С до '45°С. Температура рабочей среды до +250 °С. Сопротивление между крайними фланцами при проверке мегомметром с величиной подаваемою напряжения не менее 500 В составляет не менее 5 МОм.

ИФС представляет собой прочноплотное соединение двух участков трубопровода, которое посредством электроизолирующей прокладки и втулок препятствует прохождению электрического тока вдоль трубопровода.

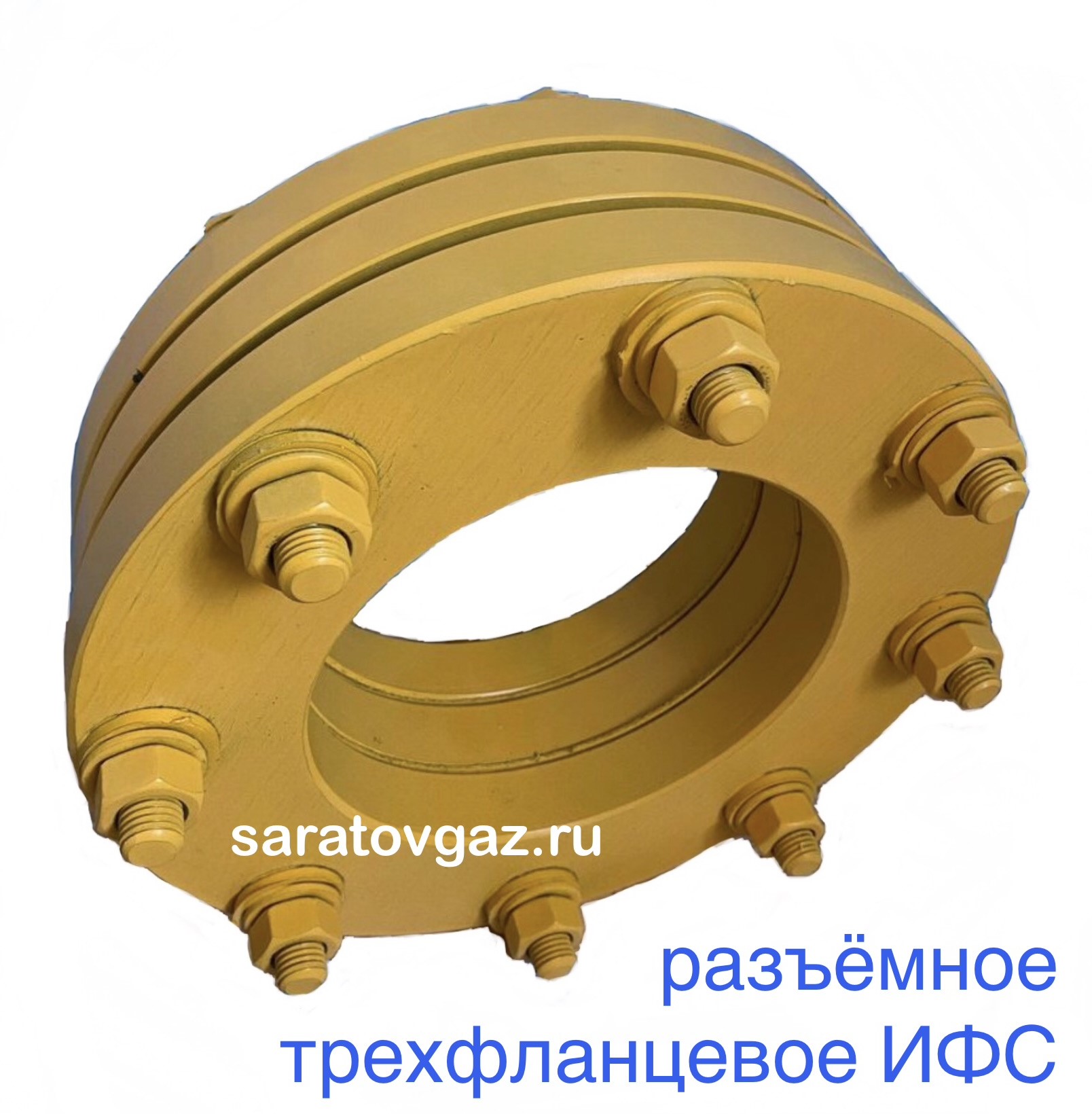

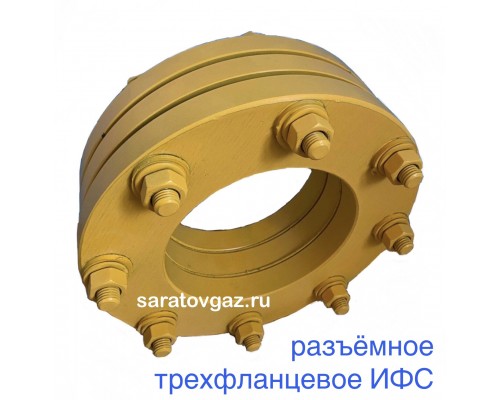

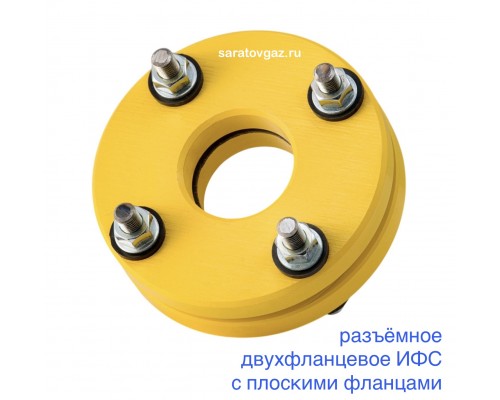

Тип А- изолирующее фланцевое соединение ИФС, состоящее из трех плоских фланцев (рис.1)

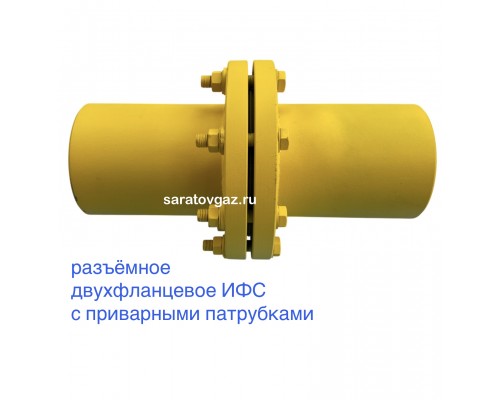

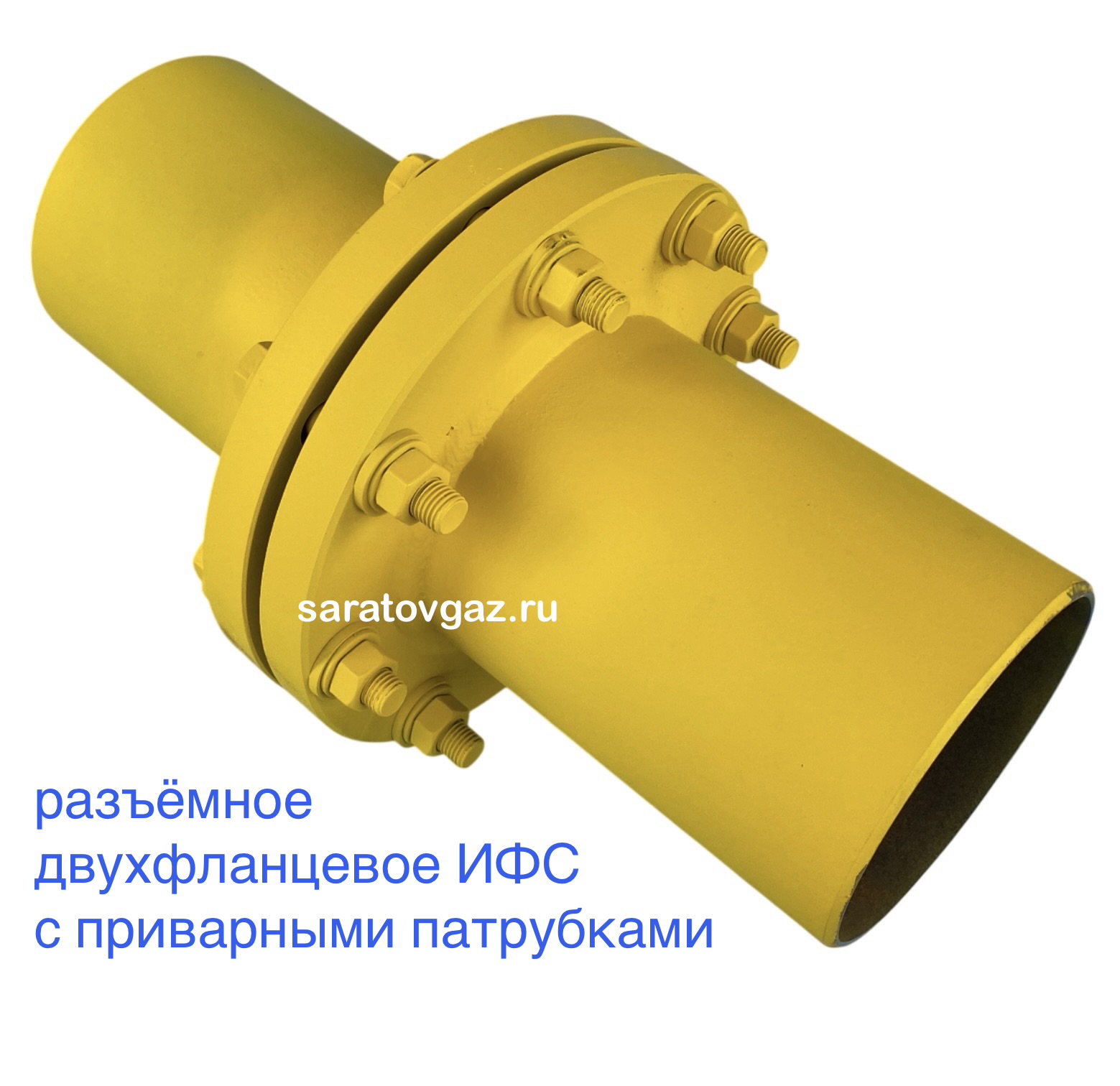

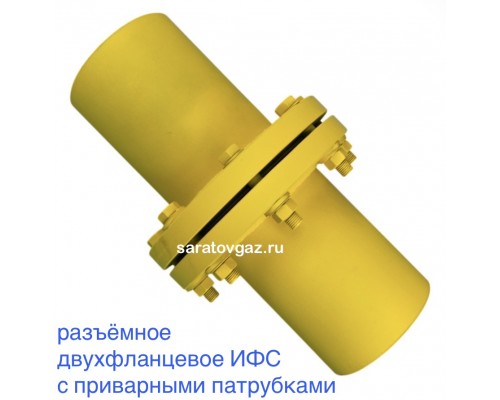

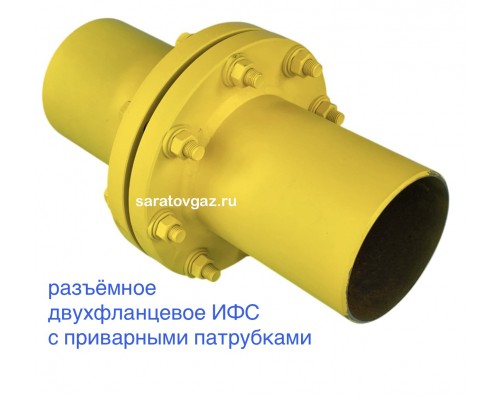

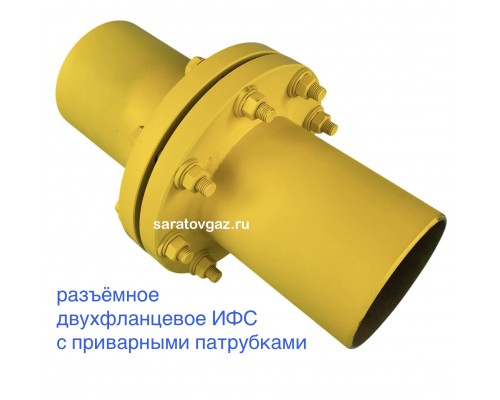

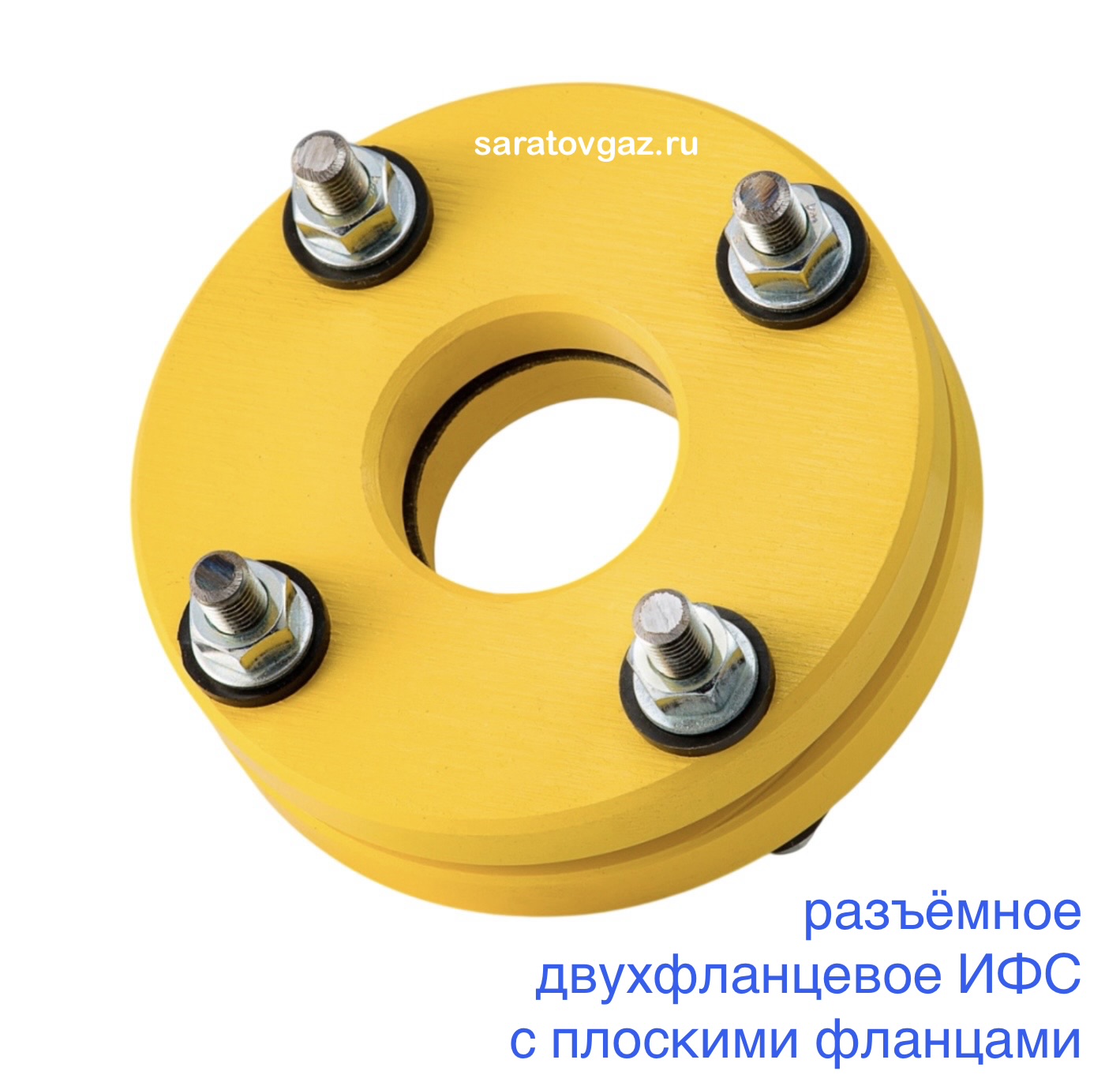

Тип Б- изолирующее фланцевое соединение ИФС, состоящее из двух плоских фланцев с патрубками для приварки (рис.2)

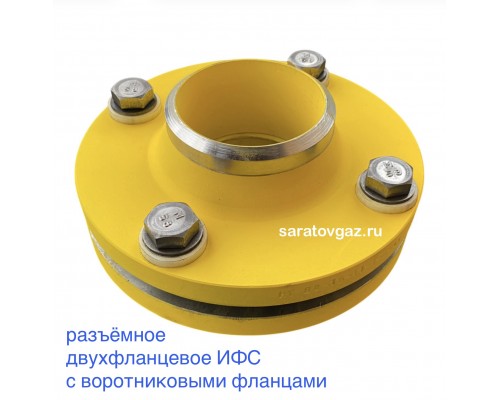

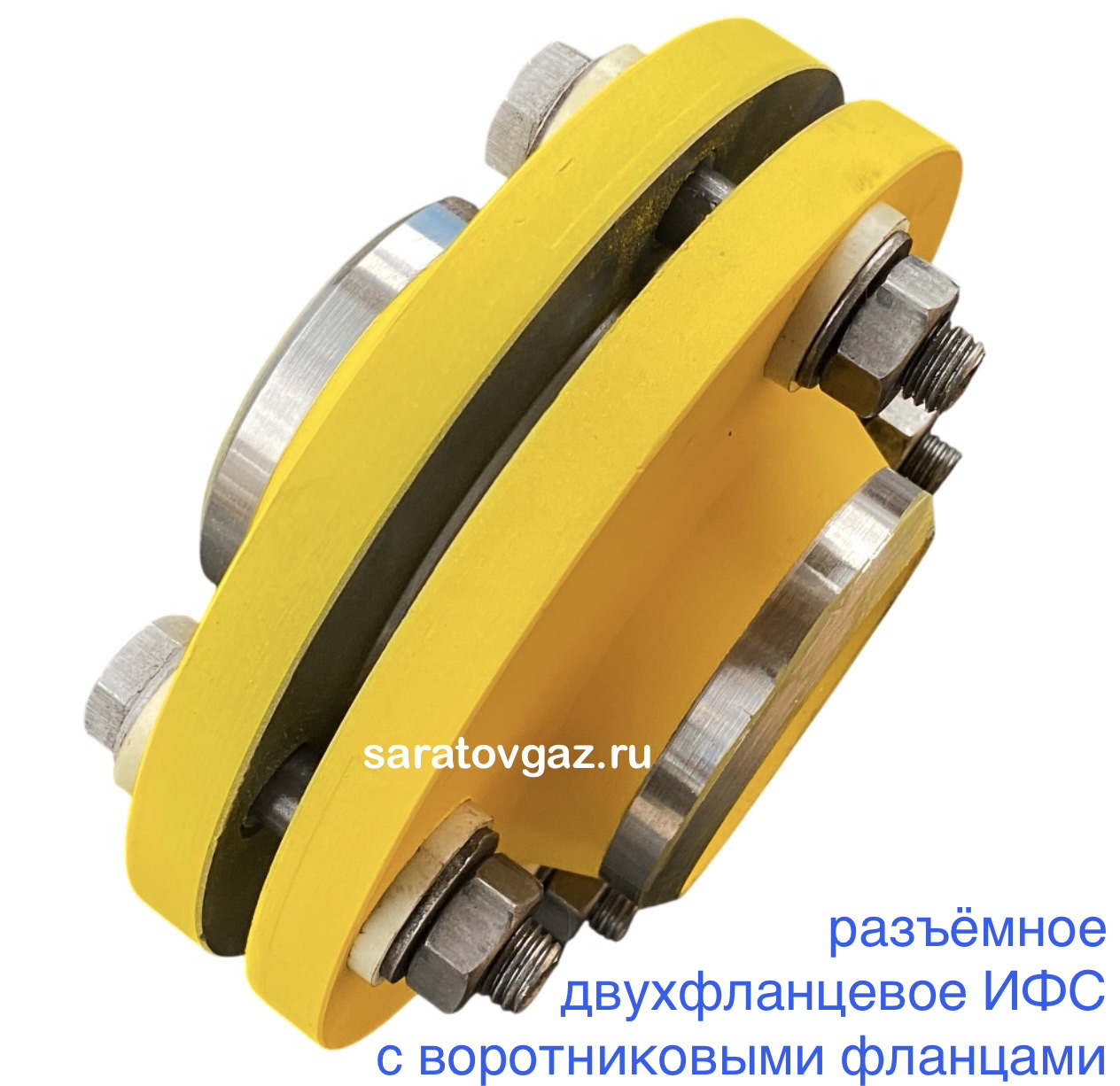

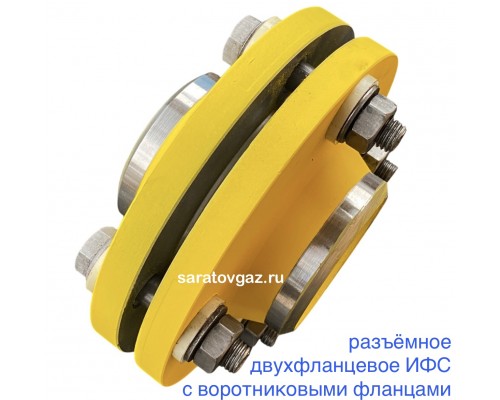

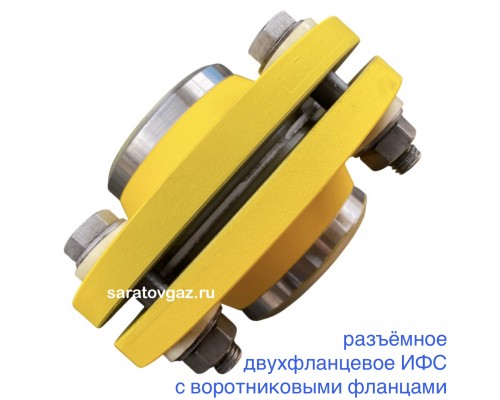

Тип В- изолирующее фланцевое соединение ИФС, состоящее из двух воротниковых фланцев (рис.3)

Тип Г - изолирующее фланцевое соединение ИФС, состоящее из двух плоских фланцев и двух участков трубы (рис.4)

Пример обозначения ИФС при заказе:

ИФС-А-Б-В , где

А- диаметр условною прохода

Б- условное давление рабочей среды

В- вид (тип) исполнения

Внимание ! При заказе ИФС уточняйте нужные параметры . ИФС по исполнению бывают :

1. Воротниковые

2. Двухфланцевые с патрубками

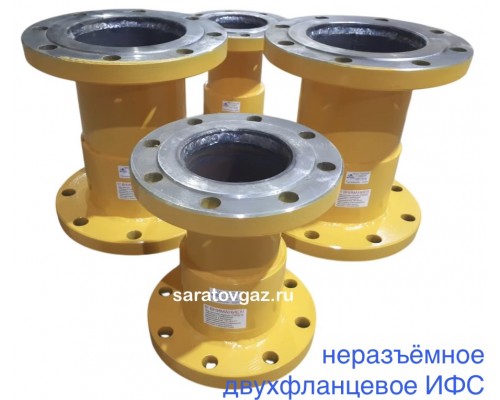

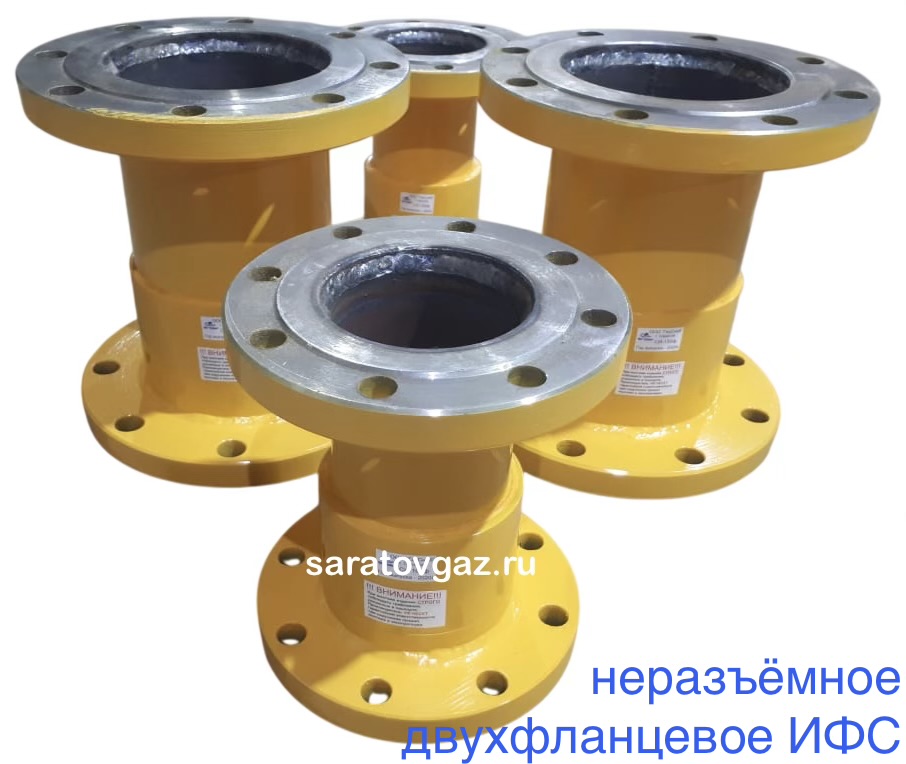

3. Неразьемное с фланцевым присоединением

4. Разъемное трехфланцевое

5. На какую рабочую среду ? (природный газ, нефть, вода, пар, дизтопливо  и т.д.)

6. Из какой стали ? (обычно ст.20 или  09Г2С)

7. Какое давление ? (0.6 МПа...1 МПа....1.6МПа и т.д.)

Порядок монтажа н эксплуатации

Перед монтажом ИФС изучите требования  паспорта, произведите наружный осмотр ИФС и убедитесь в отсутствии повреждений, очистите подводящий трубопровод, и полости ИФС от загрязнений.

ИФС устанавливается, как правило, на входах и выходах газопровода из земли и на вводах газопровода в здание.

Установку ИФС необходимо производить в собранном виде. Для контроля неисправности и ремонта ИФС их необходимо устанавливать после запорной арматуры по ходу газа на высоте, обеспечивающей безопасность и удобство эксплуатации. Врезка ИФС на действующих трубопроводах должна производиться после осуществления мероприятий по обеспечению безопасности производства работ.

Фторопластовые втулки (поз.2) во избежание оплавления устанавливаются во фланцевое соединение после вварки ИФС в газопровод.

Перед сборкой уплотнительные поверхности фланцев и участки внутренних поверхностей приваренных труб покрыть бакелитовым лаком, для предохранения от влагонасыщения.

Покрытие (смазка) прокладок солидолом, графитовой и другими видами смазок не допускается.

 Соединение фланцев во избежание перекоса осуществляется путем последовательной затяжки диаметрально противоположных шпилек.

 ИФС после врезки проверяют на отсутствие короткого замыкания между металлическими фланцами по обе стороны изолирующей прокладки, а также между металлическими фланцами и стяжными болтами.

 После окончательной сборки и уплотнения торцы прокладок, шайб и открытые поверхности фланцев окрашивают двумя слоями перхлорвиниловой эмали ХСЭ-26 по двум слоям гунта ВХГМ.

 Не допускается нагрузка на корпус ИФС от трубопровода, а также приложение крутящего и изгибающего моментов передающихся от трубопровода.

 При эксплуатации ИФС необходимо систематически, не реже одного раза в год проверять эффективность действия ИФС.

Проверка эффективности действия ИФС должна производиться индикатором качества изолирующих соединений фланцевых (ИКИФ), использующий высокочастотный резонансный способ измерения.

Допускается оценивать эффективность ИФС производством синхронных измерений потенциалов газопровода относительно земли на контрольных выводах по обе стороны фланца или измерением падения напряжения на фланцах. Если падение напряжения больше 5 мВ. ИФС работает эффективно. Другим критерием исправности ИФС является наличие тока в туширующей перемычке.

Габаритно-установочные размеры ИФС тип А

                  Рис.1 (Тип А)                                                               Рис.2  (Тип Б)                                                                    Рис.3 (тип В)                  Рис.4 (Тип Г)

Отправка соединений изолирующих фланцевых ИФС-40-16 транспортной компанией

Доставка изолирующих фланцевых соединений ИФС-40 осуществляется транспортными компаниями по таким городам как :

Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент.

В комплект поставки помимо самого изолирующего фланцевого соединения ИФС-40 входят : сертификат соответствия, разрешение на применение, паспорт, габаритная и функциональная схема
