Заслонка дроссельная ЗД-50 с электроприводом МЭО (МЭОФ)

Заслонка дроссельная газовая ЗД c электроприводом МЭО (МЭОФ) предназначена для регулирования потока газа, воздуха и других газо-парообразных сред (включая агрессивные среды, при исполнение ЗД в нержавеющем корпусе.) Условия эксплуатации заслонки дроссельной ЗД соответствуют исполнению УХЛ 2 ГОСТ 15150-69, с температурой окружающего воздуха от - 30°С до + 40 °С. Заслонка предназначена только для регулировки потока, не является запорным устройством.

При необходимости изготовления заслонки под уже имеющийся у Вас электропривод просьба отправить нам его чертеж для определения типа и размера площадки для его подключения.

Стоимость горелки зависит от ее рабочего давления  - 0,1 / 0,6 / 1,2 / 1,6  МПа и от типа привода устанавливаемого на нее

Заслонка дроссельная ЗД не является запорным устройством, а предназначена для плавной регулировки потока газа.



Механизмы электрические однооборотные МЭО и МЭОФ предназначены для перемещения регулирующего органа заслонки дроссельной в системах автоматического регулирования технологических процессов в соответствии с командными сигналами, поступающих от регулирующих и управляющих устройств.

Механизмы бывают двух видов соединений : фланцевые и рычажные.

Фланцевые механизмы (МЭОФ) устанавливаются непосредственно на заслонку дроссельную и соединяются со штоком регулирующего органа (диска) посредством втулки.

Рычажные механизмы устанавливаются отдельно от регулирующего органа (диска) и соединяются с регулирующим органом посредством соединительной тяги или другой промежуточной конструкции.

Механизмы  бывают в общепромышленном исполнении (без взрывозащиты ) и во взрывозащищенном исполнении.

Пример расшифровки обозначения электропривода МЭО

МЭО - 40 / 10 - 0,25 Р - 99 К

МЭО- тип механизма (МЭО - рычажный, МЭОФ- фланцевый)

40 - номинальный крутящий момент на выходном валу, Н*м (40-10.000)

10 - номинальное время полного хода выходного вала, с (10-160)

0,25 -  номинальное значение полного хода выходного вала, об*с (0,25-0,63)

Р - блок сигнализации положения (Р - реостатный, И - индуктивный, У - токовый, М - блок концевых выключателей)

99 -  модельный год

К - напряжение питания (К-380В, для остальных - 220В)

Технические характеристики

 Конструктивно заслонка дроссельная ЗД состоит из следующих основных частей : корпус, лимб, рычаг, фиксатор и диск. Корпус представляет из себя отрезок трубы, внутри которой находится поворотный диск закрепленный на валу. Вал поворачивается с помощью рычага на необходимый угол открытия. Угол открытия заслонки фиксируется с помощью фиксатора в отверстиях лимба. Отверстия для фиксации рычага на лимбе нанесены через каждые 5 градусов. Регулирование пропускаемой среды осуществляется путем перекрытия проходного сечения корпуса диском на заданный угол открытия. Заслонки дроссельные в обычном исполнении имеют ручной привод, но по заказу может быть установлен электропривод. Заслонки дроссельные с DN15 по DN32 имеют муфтовое присоединение к трубопроводу, а заслонки с DN40 по DN500 фланцевое присоединение.

По заказу заслонка дроссельная может быть изготовлена для других рабочих сред и температур, а также для другого рабочего давления.

Меры безопасности

 К обслуживанию заслонки ЗД допускаются лица, изучившие ее устройство, требования настоящего паспорта, правила техники безопасности и прошедшие инструктаж на рабочем месте. Все работы по монтажу и демонтажу ЗД ,необходимо выполнять при отсутствии давления в трубопроводе . Для обеспечения безопасной эксплуатации заслонки, не допускается использовать ее при рабочих параметрах, значения которых отличаются от указанных в паспорте. При проведении испытаний ЗД, повышение и снижение давления производить плавно. Работы по настройке, обслуживанию и ремонту, проводить омедненным инструментом. Пробное давление при опрессовке системы не должно превышать пробное давление, установленное для ЗД. Во время эксплуатации во избежание несчастных случаев и аварий категорически запрещается:

устранять неисправности , разбирать и ремонтировать не имеющим на это право лицам;

проводить работы, связанные с отключением и подключением оборудования к линиям, устранение утечек среды, подтягивание резьбовых и фланцевых соединений при наличии давления в трубопроводе

зажигать спички, курить, применять открытый огонь, включать и выключать электроприборы приборы.

В случае появления запаха газа у мест установке ЗД необходимо вызвать представителя эксплуатационной или аварийной службы для устранения утечки газа.

Техническая эксплуатация

Установка, ввод в эксплуатацию, техническое обслуживание заслонки проводятся организацией, имеющей лицензию на производство этих работ. При работе с ЗД должны соблюдаться общие правила по технике безопасности, действующие на данном предприятии, ПБ 12-529-03. Перед установкой ЗД проверить необходимую техническую документацию. Провести внешний осмотр заслонки. Заслонку установить горизонтально, без перекосов относительно трубопровода, в соответствии с утвержденным проектом или схемой. Проверить и, при необходимости, подтянуть резьбовые соединения. Медленным открытием  входного запорного устройства подать максимальное давление газа и проверить работу ЗД.

Перед включением ЗД проверить:

-правильность монтажа;

-исправность уплотнительных прокладок;

Во время эксплуатации ЗД проводить текущий ремонт в соответствии с графиком, разработанным эксплуатирующей организацией. Периодичность ревизии зависит от конкретных условий эксплуатации, запыленности и влажности газа. При текущем ремонте устраняются все дефекты, выявленные в результате проведения работ по техническому обслуживанию.

При текущем ремонте проводятся следующие работы:

• периодически, не реже одного раза в три месяца, проводить осмотр;

• окраска ЗД;

• очистка от грязи и ржавчины;

• проверка герметичности сварных, резьбовых и фланцевых соединений прибором или мыльной эмульсией;

• устранение утечек во фланцевых соединениях подтягиванием болтов или сменой прокладок;

Внимание! После проведения технического обслуживания перед вводом в эксплуатацию необходимо провести опрессовку ЗД.

Транспортировка

Транспортирование ЗД в упакованном виде производится любым видом транспорта, кроме морского, по группе условий хранения 2 ГОСТ 15150-69, в соответствии с правилами перевозки грузов, действующими на данных видах транспорта. Способ укладки и крепления тары на транспортирующее средство должен исключать возможность её смещения. За время погрузочно-разгрузочных работ и транспортирования ЗД не должны подвергаться резким ударам и воздействию атмосферных осадков. Допускается транспортировать без  транспортной тары, укладкой рядами, разделяя каждый ряд прокладками из фанеры и досок. Проверка состояния изделия после транспортирования к месту эксплуатации производится техническим персоналом заказчика.

Хранение

Хранение ЗД по группе условий хранения 2 ГОСТ 15150-69. В помещении для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию. При длительном хранении заслонок ЗД на складе необходимо проводить переконсервацию ранее законсервированных  поверхностей не реже одного раза в три года, вариантом защиты В3-1 ГОСТ 9.014.

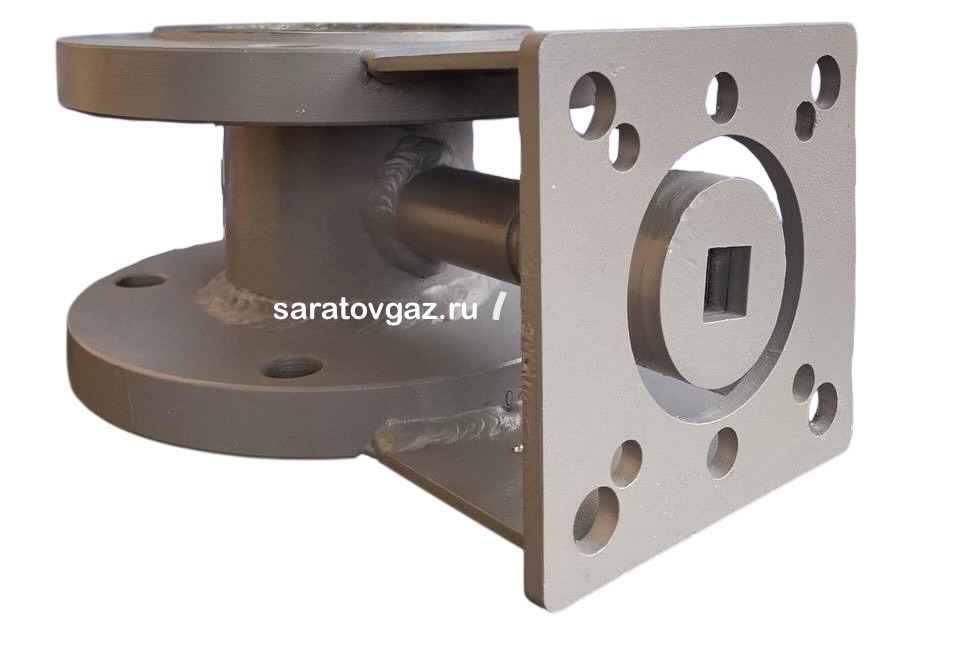

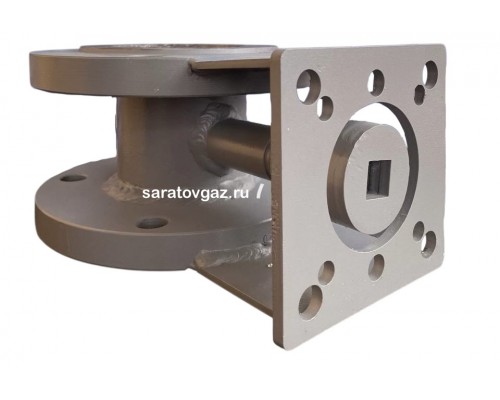

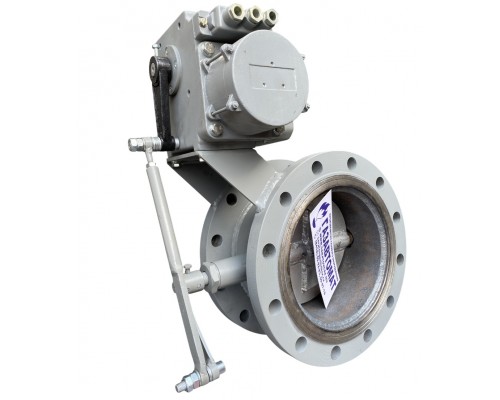

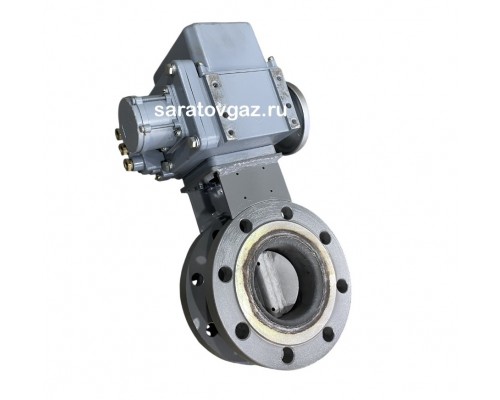

Заслонка дроссельная ЗД с установленным на нее электроприводом МЭОФ и с площадкой под МЭОФ

Доставка заслонок дроссельных ЗД-50 с электроприводом МЭОФ осуществляется транспортными компаниями по таким городам как :

Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент.

В комплект поставки помимо заслонки дроссельной ЗД-50 с приводом МЭОФ входят : декларация соответствия ТР ТС, паспорт, габаритная и функциональная схема
