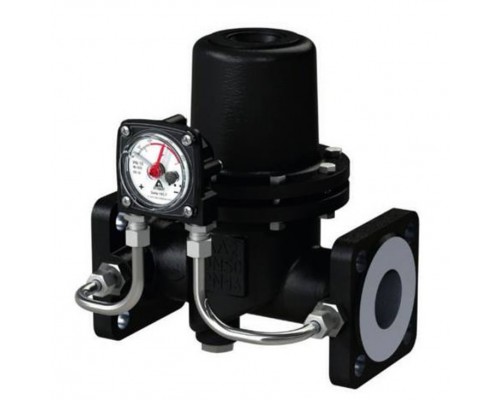

Фильтр газа ФГС-50 Delta
Фильтр предназначен для очистки неагрессивных газов и воздуха от механических примесей (окалины и пыли), эрозирующих уплотнительные поверхности клапанов регуляторов давления, предохранительных клапанов, запорной арматуры, а также засоряющих и выводящих из строя импульсные коммуникации и приборы в сетях газораспределения и газопотребления.
Основные технические характеристики
Условия эксплуатации У1 по ГОСТ 15150-69
Рабочая среда - природный газ по ГОСТ 5542, неагрессивные газы
Номинальный диаметр - DN 50 ( Ду 50 мм)
Номинальное давление - PN 16 ( Ру 1,6 МПа)
Допустимый перепад давления на фильтрующем элементе - до 15 кПа
Пропускная способность - до 6000 нм3/ч
Присоединение фланцевое
Масса - не более 6 кг
Диапазон рабочих температур от минус 40 до +60 °С
Категория взрывоопасности - не опасен
Фильтр устойчив к кратковременному воздействию давления 1,8 МПа.
Средний срок службы - 10 лет
По умолчанию в фильтре установлен фильтрующий элемент со степенью фильтрации 80 мкм.
Пропускная способность фильтра ФГС-50 Delta в зависимости от входного давления
Варианты исполнения : ФГС- 50 Delta XX, где ХХ- переменные опции
01 - Встроенный индикатор перепада давления; Защитное покрытие корпуса; Направление потока среды любое; Отверстие G3/4-B для подключения продувочного трубопровода; Заглушка для слива конденсата
02 - Направление потока среды слева-направо; Отверстие G3/4-B для подключения продувочного трубопровода.
03 - Направление потока среды справа-налево; Отверстие G3/4-B для подключения продувочного трубопровода
ВО - высокая очистка со степенью фильтрации 5 мкм
Преимущества данного фильтра
- Увеличенная камера фильтра
- отбойник для механических частиц
- отверстие для слива конденсата снизу фильтра
- возможность подключения индикатора перепада давления
- сменный фильтрующий элемент (кассета)
- возможность подключения продувочного трубопровода непосредственно к самому фильтру
Устройство фильтра ФГС-50 Delta
Фильтр состоит из корпуса с фланцами для присоединения к трубопроводам, кассеты с фильтрующим элементом, который устанавливается в проточку корпуса и фиксируется крышкой. В корпусе фильтра предусмотрены резьбовые отверстия для установки продувочных трубопроводов, сливное отверстие ( не для всех исполнений ). На крышке фильтра установлен индикатор перепада давления ( не для всех исполнений ).
По показаниям индикатора перепада давления определяется степень засоренности фильтрующего элемента.
Фильтр должен устанавливаться в проветриваемых нежилых помещениях в соответствии с проектом. При необходимости фильтр может быть размещен на газопроводе без предохранения от воздействия окружающей среды.
Фильтр может устанавливаться на горизонтальном или вертикальном участке газопровода.
Монтажная схема фильтра должна обеспечить возможность удобного доступа к нему. Высота установки фильтра должна быть не более 2 м. При установке выше - предусмотреть площадку для обслуживания.
Обслуживание фильтра должно проводиться специализированной организацией в светлое время суток. В темное время суток необходимо использовать осветительные приборы во взрывозащищенном исполнении.
В процессе эксплуатации фильтра проводятся следующие работы :
- осмотр технического состояния, ежегодно не менее одного раза в год
- ремонт по техническому состоянию.
Перечень работ, проводимых при осмотре технического состояния фильтра
Возможные неисправности и способы их устранения
Материалы фильтра
Корпус, крышка, крышка индикатора - сплав АЛ2 ГОСТ 1583
Фильтрующий элемент - кассета (сталь, латунь, уплотнение )
Уплотнительные кольца, мембраны - смесь резиновая НО-68-I-НТА
Отправка фильтра ФГС-50 Delta транспортной компанией
Доставка фильтров газа ФГС-50 Delta осуществляется транспортными компаниями по таким городам как :
Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Красноярск, Челябинск, Самара, Уфа, Ростов-на-Дону, Краснодар, Омск, Воронеж, Пермь, Волгоград, Саратов, Тюмень, Тольятти, Барнаул, Махачкала, Ижевск, Хабаровск, Ульяновск, Владивосток, Ярославль, Томск, Ставрополь, Кемерово, Набережные Челны, Оренбург, Новокузнецк, Балашиха, Рязань, Чебоксары, Пенза, Липецк, Калининград, Киров, Астрахань, Тула, Сочи, Улан-Удэ, Курск, Тверь, Магнитогорск, Сургут, Брянск, Якутск, Иваново, Владимир, Симферополь, Нижний Тагил, Калуга, Белгород, Чита, Грозный, Волжский, Смоленск, Подольск, Саранск, Вологда, Курган, Череповец, Архангельск, Орел, Владикавказ, Нижневартовск, Йошкар-Ола, Стерлитамак, Мурманск, Мытищи, Кострома, Новороссийск, Тамбов, Химки, Нальчик, Таганрог, Нижнекамск, Благовещенск, Комсомольск-на-Амуре, Петрозаводск, Люберцы, Королев, Энгельс, Великий Новгород, Шахты, Братск, Сыктывкар, Ангарск, Старый Оскол, Дзержинск, Псков, Красногорск, Орск, Одинцово, Абакан, Армавир, Балаково, Бийск, Южно-Сахалинск, Уссурийск, Прокопьевск, Норильск, Рыбинск, Волгодонск, Альметьевск, Сызрань, Петропавловск-Камчатский, Каменск-Уральский, Новочеркасск, Златоуст, Хасавюрт, Северодвинск, Домодедово, Керчь, Миасс, Салават, Копейск, Пятигорск, Электросталь, Майкоп, Находка, Березники, Щелково, Серпухов, Нефтекамск, Коломна, Ковров, Обнинск, Кызыл, Кисловодск, Дербент, Каспийск, Батайск, Нефтеюганск, Рубцовск, Назрань, Ессентуки, Новочебоксарск, Долгопрудный, Новомосковск, Октябрьский, Невинномысск, Раменское, Реутов, Первоуральск, Михайловск, Алматы, Астана, Шымкент, Актау, Актобе, Атырау, Караганда, Кокшетау, Костанай, Павлодар, Семей, Минск, Гомель, Витебск, Могилев, Гродно, Брест, Бобруйск, Пушкино, Жуковский, Ханты-Мансийск, Димитровград, Артем, Новый Уренгой, Евпатория, Муром, Северск, Орехово-Зуево, Камышин, Мурино, Арзамас, Видное, Бердск, Элиста, Ногинск, Новошахтинск, Ноябрьск
В комплект поставки помимо самого фильтра газового ФГС-50 Delta входят : сертификат соответствия или таможенная декларация, паспорт, габаритная схема
