Фильтр газа ФГС-50

Модель:
ФГС-50
Наличие:
В наличии
5000р.

Фильтры газовые сетчатый ФГС-50 (ФГС-50ВО) предназначены для очистки не агрессивных газов и воздуха от механических примесей (окалины и пыли), эрозирующих уплотнительные поверхности клапанов регуляторов давления, предохранительных клапанов, запорной арматуры, а также засоряющих и выводящих из строя импульсные коммуникации и приборы.
Фильтры газовые ФГ устанавливаются на газопроводах низкого, среднего и высокого давления.
Условия эксплуатации фильтров ФГ соответствуют климатическому исполнению УХЛ2 по ГОСТ-15150 с температурой окружающей среды от минус 40 до плюс 45 град.С
Используемая среда – природный газ по ГОСТ 5542

Внимание ! При заказе уточняйте необходимость установки на фильтр индикатора загрязненности ИПД. При необходимости его можно приобрести и установить позднее. На большинстве вариантов корпусов есть отверстия под установку.

Основные технические характеристики





Фильтр газовый ФГС состоит из корпуса 1, кассеты 2 с фильтрующей сеткой 3, крышкой 4.

В корпусе фильтра газового сетчатого ФГ имеются два резьбовых отверстия для подсоединения дифманометров.

При проходе газа через кассету с фильтрующей сеткой пыль и другие твердые частицы остаются на сетке.

степень загрязнения сетки определяется по перепаду давления газа до и после фильтра.

Монтаж и эксплуатация фильтров газовых ФГ должны соответствовать требованиям "Правил безопасности в газовом хозяйстве" Госгортехнадзора РФ.

Фильтр газовый ФГ устанавливается так, чтобы направление стрелки на корпусе совпадало с направлением потока газа. При отсутствии дифманометров резьбовые отверстия в корпусе фильтра должны быть заглушены пробками.

Порядок работы фильтра газового ФГС

Проверить фильтр ФГС осмотром на отсутствие механических повреждений на корпусе фильтра и крышки.

Подсоединить к корпусу фильтра дифманометры или манометры образцовые.

Медленным открытием входного вентиля подать максимальное давление газа и проверить перепад давления на фильтре с помощью дифманометров. Потери давления газа на чистой фильтрующей сетке не должны превышать 2500 Па (250 мм вод ст)

Газ, проходя через сетку, очищается от твердых частиц, которые оседают на сетке и в нижней части корпуса.

Степень загрязнения сетки определяется по перепаду давления на входе и выходе фильтра.  Перепад давления на грязной сетке не должен превышать 5000 Па (500 мм вод ст)

При превышении этого значения, крышку фильтра отвинтить, извлечь кассету с сеткой, промыть ее, или заменить новой. Внутренние полости корпуса и крышки очистить от пыли и грязи.

После сборки фильтра газового ФГ, провести его обязательную опрессовку.

Фильтр газовый ФГ подлежит профилактическому осмотру и техническому обслуживанию в сроки, определяемые графиком, утвержденным руководителем эксплуатирующей организации.

Работа по профилактическому осмотру фильтра газового ФС ( ФГ ) заключается в проверке степени загрязнения фильтруюшей сетки и очистке фильтра от пыли и грязи.

Хранения фильтров ФС ( ФГ ) должно производиться по условиям хранения 3 ГОСТ 15151-69

При длительном хранении на складе фильтры газовые  должны быть законсервированы маслом К-17 ГОСТ 10877-78 или другими смазками для изделий группы П по варианту защиты ВЗ-1 ГОСТ 9.014-78

Возможно изготовление данных фильтров газовых ФГ с индикатором перепада давления (индикатором загрязненности фильтра). Данный индикатор замеряет давление на фильтре на входе и на выходе и показывает уровень загрязненности. При нахождении стрелки в зеленой зоне фильтр допустимо чист, при переходе стрелки в красную зону - фильтр необходимо почистить.

Индикатор устанавливается на фильтр газа ФГ, ФС по дополнительному требованию.

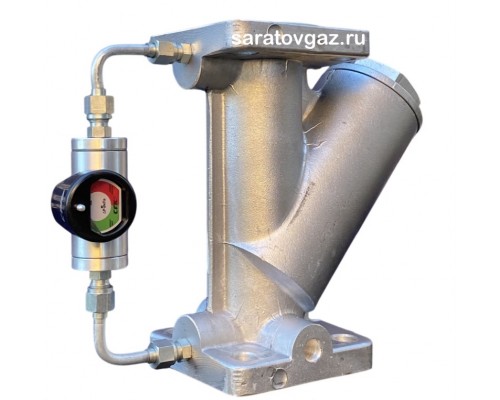

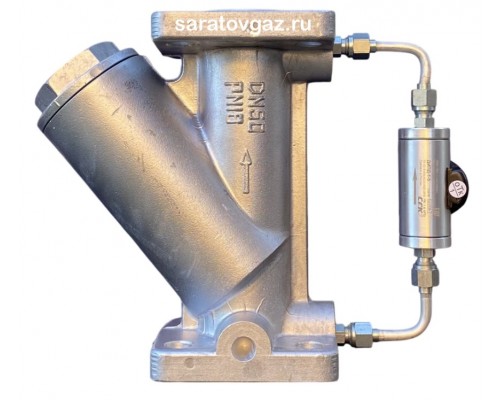

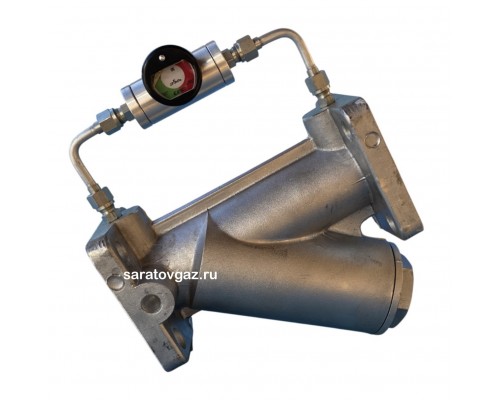

Фильтр газа ФГС без индикатора и с установленным индикатором перепада давления (загрязненности ) ИПД-1,6-10



Доставка фильтров газа  ФГС-50 осуществляется транспортными компаниями по таким городам  как :  Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент .

В комплект поставки помимо самого фильтра газа ФГС-50 входят :  сертификат соответствия или декларация соответствия ТР ТС, паспорт, габаритная схема .
