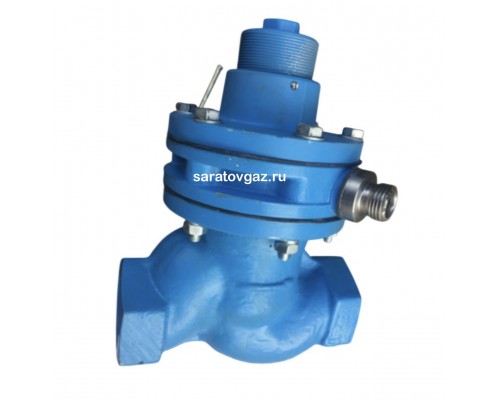

Клапан предохранительный ПКК-40МН-0,6

Клапан предохранительный запорный ПКК-40МН-0,6 предназначены для герметичного перекрытия подачи неагрессивных газов ( или воздуха ) при повышении давления на контролируемом участке сети сверх установленных пределов или уменьшении перепада давления газа между входным и контролируемым давлением ниже определенной величины.

Открытие клапанов ПКК производится вручную путем кратковременного открытия пусковых пробок.

Клапаны устанавливаются перед регуляторами давления , а импульс контролируемого давления берется после регуляторов давления.

Вид климатического исполнения У2 по ГОСТ 15150-96, но для работы при температуре от минус 40 до плюс 40 град.С.

Клапаны ПКК-40М выпускаются следующих исполнений :

ПКК-40МН-0,6

ПКК-40МН-1,6

ПКК-40МС-0,6

ПКК-40МС-1,6

где Н - низкое давление; С- среднее давление; 0.6 или 1,6 МПа - максимальное входное давление

При отсутствии в заказе исполнения клапана по умолчанию отгружается клапан ПКК-40МН-0,6

Основные технические характеристики клапанов ПКК-40М

  Устройство и принцип работы клапана ПКК-40М

Клапан имеет муфтовый корпус вентильного типа с встроенным седлом. На верхнем фланце корпуса расположена коробка мембраны, сверху которой установлена крышка с регулировочным стаканом и пружиной. Между торцами корпуса, коробки и крышки вставлены нижняя и верхняя мембраны и зажаты болтами.

Внутри корпуса имеется основной клапан с пружиной который перекрывает седло. Верхняя резьбовая часть штока клапана соединена с нижней мембраной. Торец штока является седлом, где имеются два взаимно перпендикулярных отверстия, соединяющих полости корпуса и мембранной камеры. В верхней мембране закреплен малый (верхний) клапан. В резьбовые отверстия коробки мембраны ввернуты пусковая пробка и обратный клапан.

При медленном открытии входного вентиля, не допуская проскока клапана, газ заполняет подмембранную полость и через два перпендикулярно просверленных отверстия в штоке заполняет пространство между мембранами.

Для открытия клапана необходимо отвернуть пусковую пробку. При этом газ, находящийся между мембранами, быстро через отверстия в пробке выйдет в атмосферу.

Входное давление газа, преодолевая усилие пружины основного клапана, поднимает нижнюю мембрану вверх до упора, а отверстие в конце штока окажется закрытым малым клапаном верхней мембраны. После этого пусковая пробка пробка завинчивается обратно.

Газ через открытый основной клапан поступает в сеть и из контролируемого участка, по импульсной трубке, через обратный клапан попадает в полость между мембранами.

Под действием пружины основной клапан опустится на седло, перекроет подачу газа; при этом поступление газа в импульсную линию через отверстие в штоке прекратится, благодаря закрытию основного клапана.

При уменьшении входного давления ниже величины, определяемой пружиной основного клапана (пункт 5 тех. характеристик), нижняя мембрана под действием этой пружины опустится, отверстие в штоке откроется, что также приведет к закрытию основного клапана.

Указания мер безопасности

Монтаж и эксплуатация клапанов должны проводиться в соответствии с требованиями СНиП 42-01-2002 и ГОСТ 54983-2012 “Системы газораспределительные. Сети газораспределения природного газа. Общие требования к эксплуатации. Эксплуатационная документация.”

Клапаны должны устанавливаться так, чтобы направление стрелки на корпусе совпадало с направлением потока газа.

        Монтаж

Клапан устанавливается перед регулятором давления непосредственно на трубопроводе Ду 40, с обязательной поставкой контргаек по торцам корпуса и дополнительного крепления не требует.

Импульсная линия контролируемого давления после регулятора давления газа подводится к мембранной камере клапана трубой Ду 15 и присоединятся на накидной гайке.

При установке клапана с дистанцинным и автоматическим открытием, трубопровод, соединяющий мембранную камеру с пусковой пробки. Длина трубопровода и проходное сечение пускового устройства должны иметь пропускную способность не менее 12 нм3/час при общих потерях давления не более 1,0 кПа на низком и не более 4, 0 кПа на среднем контролируемых давлениях.

Качество монтажа клапана проверьте путем испытания на герметичность всех соединений давлением воздуха, прерывающих верхний предел настройки 200-400 Па.

       Техническое обслуживание

Для пуска медленно открыть вентиль на входе, при этом регулировочный стакан должен быть завернут до конца.

Для открытия клапана сбросьте газ мембранной камеры в атмосферу путем кратковременного открытия пусковой пробки или ввода в действие пускового устройства дистанционного или автоматического управления. Значение контролируемого давления, подводимого к штуцеру обратного клапана, при котором клапан должен закрыться, устанавливается по манометру.

Настройка производится медленным вывертыванием регулировочного стакана до момента закрытия клапана. Для проверки правильности настройки контролируемое давление нужно несколько уменьшить и открыть клапан.

При медленном повышении давления в импульсной линии клапан должен закрыться при достижении ранее установленной величины давления.

Клапан в процессе работы следует периодически проверять на работоспособность особенно в зимнее время, когда при возможном обмерзании уплотнителей не будет герметичного перекрытия седла.

Основные неисправности и методы их устранения

Основной клапан после открытия пусковой пробки (пускового устройства) не открывается : недостаточное входное давление газа, недостаточное проходное сечение пускового устройства и соединительной линии или прорыв верхней мембраны.

После открытия клапана происходит самопроизвольное закрытие при давлении в контролируемом участке сети, меньшим, чем настроенное : потеря упругости уплотнения клапана верхней мембраны, прилипание диафрагмы к торцу корпуса обратного клапана, прорыв нижней мембраны, недостаточное давление на входе. При глубине отпечатка седла штока на торце резинового уплотнителя клапана верхней мембраны более 0,5-1 мм уплотнитель необходимо заменить.

при повышении контролируемого давления сверх установленного, клапан не закрывается : разрыв верхней мембраны, засорение отверстия диаметром 1,2 мм в штоке основного клапана, не полностью закрытое пусковое устройство или прилипание клапана верхней мембраны к седлу штока.

Доставка клапанов предохранительных ПКК-40М осуществляется транспортными компаниями по таким городам как :  Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Красноярск, Челябинск, Самара, Уфа, Ростов-на-Дону, Краснодар, Омск, Воронеж, Пермь, Волгоград, Саратов, Тюмень, Тольятти, Барнаул, Махачкала, Ижевск, Хабаровск, Ульяновск, Владивосток, Ярославль, Томск, Ставрополь, Кемерово, Набережные Челны, Оренбург, Новокузнецк, Балашиха, Рязань, Чебоксары, Пенза, Липецк, Калининград, Киров, Астрахань, Тула, Сочи, Улан-Удэ, Курск, Тверь, Магнитогорск, Сургут, Брянск, Якутск, Иваново, Владимир, Симферополь, Нижний Тагил, Калуга, Белгород, Чита, Грозный, Волжский, Смоленск, Подольск, Саранск, Вологда, Курган, Череповец, Архангельск, Орел, Владикавказ, Нижневартовск, Йошкар-Ола, Стерлитамак, Мурманск, Мытищи, Кострома, Новороссийск, Тамбов, Химки, Нальчик, Таганрог, Нижнекамск, Благовещенск, Комсомольск-на-Амуре, Петрозаводск, Люберцы, Королев, Энгельс, Великий Новгород, Шахты, Братск, Сыктывкар, Ангарск, Старый Оскол, Дзержинск, Псков, Красногорск, Орск, Одинцово, Абакан, Армавир, Балаково, Бийск, Южно-Сахалинск, Уссурийск, Прокопьевск, Норильск, Рыбинск, Волгодонск, Альметьевск, Сызрань, Петропавловск-Камчатский, Каменск-Уральский, Новочеркасск, Златоуст, Хасавюрт, Северодвинск, Домодедово, Керчь, Миасс, Салават, Копейск, Пятигорск, Электросталь, Майкоп, Находка, Березники, Щелково, Серпухов, Нефтекамск, Коломна, Ковров, Обнинск, Кызыл, Кисловодск, Дербент, Каспийск, Батайск, Нефтеюганск, Рубцовск, Назрань, Ессентуки, Новочебоксарск, Долгопрудный, Новомосковск, Октябрьский, Невинномысск, Раменское, Реутов, Первоуральск, Михайловск, Алматы, Астана, Шымкент, Актау, Актобе, Атырау, Караганда, Кокшетау, Костанай, Павлодар, Семей, Минск, Гомель, Витебск, Могилев, Гродно, Брест, Бобруйск, Пушкино, Жуковский, Ханты-Мансийск, Димитровград, Артем, Новый Уренгой, Евпатория, Муром, Северск, Орехово-Зуево, Камышин, Мурино, Арзамас, Видное, Бердск, Элиста, Ногинск, Новошахтинск, Ноябрьск

В комплект поставки помимо самого клапана ПКК-40М входят : сертификат соответствия или таможенная декларация, паспорт, габаритная и функциональная схема
