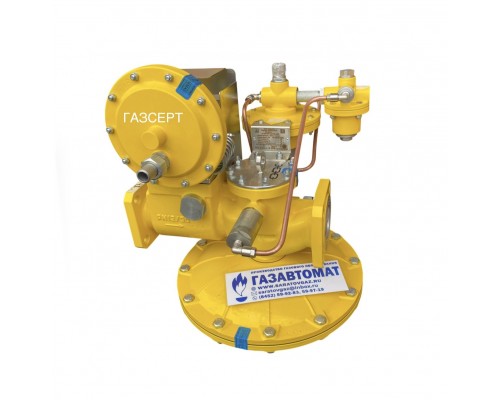

Регулятор давления газа РДГ-50Н

Модель:
РДГ-50Н
Наличие:
Предзаказ
23000р.

Регулятор давления газа РДГ-50Н

Регулятор РДГ-50 предназначен для снижения входного давления газа и автоматического поддержания заданного давления на выходе, независимо от изменения расхода и входного давления

При необходимости, возможно срочное изготовление регулятора РДГ-50 за несколько часов. Возможна срочная отгрузка при договоренности.

Технические характеристики регулятора РДГ

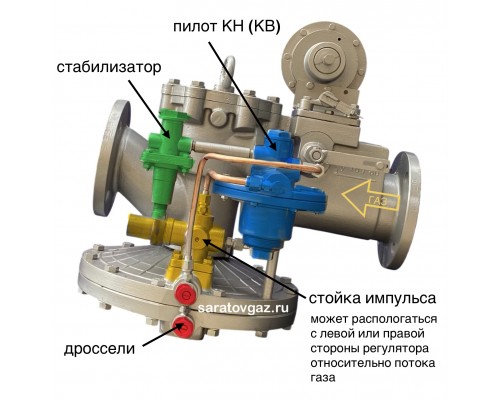

Регулятор давления газа РДГ  состоит из следующих основных элементов : регулятора управления (пилот) 1, механизм контроля 2, стабилизатора 13 (для РДГ-Н) и исполнительного устройства.

Исполнительное устройство регулятора с регулирующими клапанами 5, отсечным клапаном 4 предназначено посредством изменения проходного сечения клапана автоматически поддерживать заданное выходное давление на всех режимах расхода газа, отключать подачу газа в случае аварийных повышения и понижения выходного давления.

Исполнительное устройство имеет корпус 3, внутри которого установлено седло 7. Мембранный привод состоит мембраны 9, соединенного с ней штока 10, на конце которого закреплен клапан 5.

Шток 10 перемещается во втулках направляющей колонки корпуса.

4.3 Стабилизатор 13 (для РДГ-Н) предназначен для поддержания постоянного давления на входе в регулятор управления, т.е. для исключения влияния колебаний входного давления на работу регулятора в целом.

Стабилизатор выполнен в виде регулятора прямого действия и включает в себя: корпус, узел мембраны с пружинной нагрузкой, рабочий клапан.

В исполнениях РДГ-Н(В) регулятор управления поддерживает постоянное давление(управляющее) в подмембранной полости исполнительного устройства в случае рассогласования системы регулирования.

С помощью регулировочного стакана регулятора управления осуществляется настройка регулятора давления на заданное выходное давление.

4.4 Регулируемые дроссели 8 из подмембранной полости исполнительного устройства и на сборной импульсной трубке служат для настройки на спокойную (без автоколебаний) работу регулятора.

Регулирующий дроссель включает корпус, иглу.

Механизм контроля отсечного клапана предназначен для непрерывного контроля выходного давления  и выдачи сигнала на срабатывание отсечного клапана в исполнительном устройстве при аварийных повышении и понижении выходного давления сверх допустимых пределов.

Механизм контроля 2 состоит из разъемного корпуса , мембраны , штока 12, большой и малой пружин, уравновешивающих действие на мембрану импульса выходного давления.

На отсечном клапане 4 установлен перепускной клапан , который приводится в работу рычагом и служит для выравнивания давления в полостях корпуса регулятора до и после отсечного клапана.

Регулятор работает следующим образом:

Газ входного давления поступает через стабилизатор 13 к регулятору управления 1. От регулятора управления газ через регулируемый дроссель 8 поступает в подмембранную полость , а через импульсную трубку 11 в надмембранную полость исполнительного устройства.

Через дроссель 8 подмембранная полость исполнительного устройства связана с газопроводом за регулятором.

Давление в подмембранной полости исполнительного устройства при работе всегда будет больше выходного давления. Надмембранная полость исполнительного устройства находится под воздействием выходного давления.

Регулятор управления поддерживает за собой постоянное давление, поэтому давление в подмембранной полости также будет постоянным (в установленном режиме).

Любые отклонения выходного давления от заданного вызывает изменения давления в надмембранной полости исполнительного устройства, что приводит к перемещению клапана 5 в новое равновесное состояние, соответствующее новым значениям входного давления и расхода, при этом восстанавливается выходное давление.

При отсутствии расхода газа клапан 5 закрыт, что определяется отсутствием управляющего перепада давления в надмембранной полости исполнительного устройства и действием входного давления.

При наличии потребления газа образуется управляющий перепад в надмембранной и подмембранной полостях исполнительного устройства, в результате чего мембрана 9 с соединенным с ней штоком 10, на конце которого закреплен клапан 5, придет в движение и откроет проход газа, а при отсутствии расхода газа клапан перекроет седло.

В случае аварийных повышений и понижений выходного давления мембрана механизма контроля 2 перемещается влево или вправо, шток отсечного клапана 4 выходит из соприкосновения со штоком 12 механизма контроля, отсечной клапан под действием пружины перекрывает вход газа в регулятор.

Указания мер безопасности

Регуляторы должны устанавливаться на газопроводах с давлениями, соответствующими указанным в технических характеристиках.

Монтаж и включение регуляторов должны производиться специализированной строительно-монтажной и эксплуатационной организацией в соответствии с утвержденным проектом, техническими условиями на производство строительно-монтажных работ, требованиями СНиП 42-01-2002 и ГОСТ 54983-2012 «Системы газораспределительные. Сети газораспределения природного газа. Общие требования к эксплуатации. Эксплуатационная документация».

Устранение дефектов при ревизии регуляторов должно производиться без наличия давления.

При проведении испытаний повышение и снижение давления должно производиться плавно.

Подготовка регулятора к работе

6.1. Подготовка изделия к монтажу

6.1.1. Распаковать регулятор

6.1.2. Проверить комплектность поставки в соответствии с паспортом

6.1.3. Произвести расконсервацию поверхностей деталей регулятора от смазки и протереть их бензином.

6.1.4. Проверить регулятор наружным осмотром на отсутствие механических повреждений и сохранность пломб.

6.2. Размещение и монтаж

6.2.1. Регулятор монтируется на горизонтальном участке газопровода мембранной камерой вниз. Присоединение регулятора к газопроводу фланцевое по ГОСТ 12820-80.

6.2.2. Расстояние от нижней крышки мембранной камеры до пола и зазор между камерой и стеной при установке регулятора в ГРП и ГРУ должны быть не менее 300 мм.

6.2.3. Импульсный трубопровод, соединяющий трубопровод с местом отбора, должен иметь диаметр Ду 25, 32. Место соединения импульсного трубопровода должно быть расположено сверху газопровода и на расстоянии от регулятора не менее десяти диаметров выходной трубы газопровода.

6.2.4. Местные сужения проходного сечения импульсной трубы не допускаются.

6.2.5. Герметичность исполнительного устройства, стабилизатора 13, регулятора управления 1, механизма контроля 2 проверяется путем пуска регулятора. При этом устанавливается максимальное для данного регулятора входное и выходное давление, а герметичность проверяется с помощью мыльной эмульсии. Опрессовка регулятора давлением, величина которого выше указанной в паспорте, недопустима.

Порядок работы регулятора

Перед регулятором устанавливается технический манометр ТМ 1,6МПа-1,5 для замера величины входного давления.

На выходном газопроводе рядом с местом врезки импульсной трубки устанавливается мановакууметр двухтрубный МВ-6000 или напоромер при работе на низких давлениях, а так же технический манометр ТМ-0,1МПа-1,5 при работе на среднем давлении газа.

При пуске в работу регулятора, регулятор управления 1 настраивается на величину заданного выходного давления регулятора, перенастройка регулятора с одного выходного давления на другое производится также регулятором управления 1, при этом, заворачивая регулировочный стакан мембранной пружины регулятора управления, мы повышаем давление, а отворачивая - понижаем.

При появлении автоколебаний в работе регулятора они устраняются регулировкой дросселя. Перед пуском регулятора в работу необходимо открыть перепускной клапан с помощью рычага отключающего устройства;

взвести автоматическое отключающее устройство; при этом перепускной

клапан закроется автоматически. В случае необходимости, перенастройка верхнего и нижнего предела давления срабатывания отсечного клапана производится соответственно большой и малой регулировочными гайками, при этом, заворачивая регулировочную гайку, мы повышаем давление срабатывания, а отворачивая - понижаем.

Техническое обслуживание регулятора

Регулятор подлежит периодическому осмотру и ремонту. Срок ремонтов и осмотров определяется графиком, утвержденным ответственным лицом.

Технический осмотр исполнительного устройства. Для осмотра регулирующего клапана необходимо отвернуть верхнюю крышку, вынуть клапан со штоком и очистить их. Седло клапана и направляющие втулки следует тщательно протереть. При наличии забоин и глубоких царапин седло следует заменить. Шток клапана должен свободно перемещаться во втулках колонки. Для осмотра мембраны необходимо снять нижнюю крышку. Мембрану необходимо осмотреть и протереть. Необходимо вывернуть иглу дросселя, продуть и протереть.

Осмотр стабилизатора 13 (рис. 2). Для осмотра стабилизатора необходимо отвернуть верхнюю крышку, вынуть узел мембраны и клапан. Мембрану и клапан необходимо протереть. При осмотре и сборке мембраны следует протереть уплотняющие поверхности фланцев.

Осмотр регулятора управления 1 (рис. 1) проводится аналогично осмотру стабилизатора 13.

Осмотр механизма контроля. Вывернуть регулировочные гайки, снять пружины и верхнюю крышку. Осмотреть и протереть мембрану. Убедиться в целостности уплотнения клапана. В случае необходимости мембрану заменить. Уплотняющие поверхности корпуса и крышки протереть.

Пропускная способность регуляторов давления газа РДГ в зависимости от диаметра седла и входного давления газа






Доставка регуляторов давления РДГ-50Н осуществляется транспортными компаниями по таким городам как :  Абакан, Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Биробиджан, Благовещенск, Брянск, Владивосток, Владикавказ, Владимир, Волгоград, Вологда, Воронеж, Горно-Алтайск, Грозный, Дудинка, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Иркутск, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Кудымкар, Курган, Курск, Кызыл, Липецк, Магадан, Майкоп, Махачкала, Москва, Мурманск, Назрань, Нальчик, Нарьян-Мар, Нижний Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Агинское, Палана, Тура, Усть-Ордынский, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Сыктывкар, Тамбов, Томск, Тверь, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Черкесск, Чита, Элиста, Южно-Сахалинск, Якутск, Ялта, Ярославль, Астана, Абай, Акколь, Аксай, Аксу, Актау, Актобе, Алга, Алматы, Арал, Аркалык, Арыс, Атбасар, Атырау, Аягоз, Байконыр, Балхаш, Булаево, Державинск, Ерейментау, Есик, Есиль, Жанаозен, Жанатас, Жаркент, Жезказган, Жем, Жетысай, Житикара, Зайсан, Зыряновск, Казалинск, Кандыагаш, Капшагай, Караганды, Каражал, Каратау, Каркаралинск, Каскелен, Кентау, Кокшетау, Костанай, Кулсары, Курчатов, Кызылорда, Ленгер, Лисаковск, Макинск, Мамлютка, Павлодар, Петропавловск, Приозёрск, Риддер, Рудный, Сарань, Сарканд, Сарыагаш, Сатлаев, Семей, Сергеевка, Серебрянск, Степногорск, Степняк, Тайынша, Талгар, Талдыкорган, Тараз, Текели, Темир, Темиртау, Туркестан, Уральск, Усть-Каменогорск, Ушарал, Уштобе, Форт-Шевченко, Хромтау, Шардара, Шалкар, Шар, Шахтинск, Шемонаиха, Шу, Шымкент, Щучинск, Экибастуз, Эмба, Керчь, Евпатория, Феодосия, Джанкой, Алушта, Бахчисарай, Саки, Красноперекопск, Армянск, Судак, Белогорск, Инкерман, Щёлкино, Старый Крым, Алупка, Форос, Гаспра, Гурзуф, Массандра, Ливадия, Симеиз, Кореиз, Морское, Курортное, Новый Свет, Коктебель, Орджоникидзе, Киев, Минск, Рига, Вильнюс, Кишинев, Таллин, Баку, Ереван, Тбилиси, Бишкек, Душанбе, Ашхабад, Ташкент .

В комплект поставки помимо самого регулятора РДГ-50Н входят : сертификат соответствия или таможенная декларация, паспорт, габаритная и функциональная схема .
