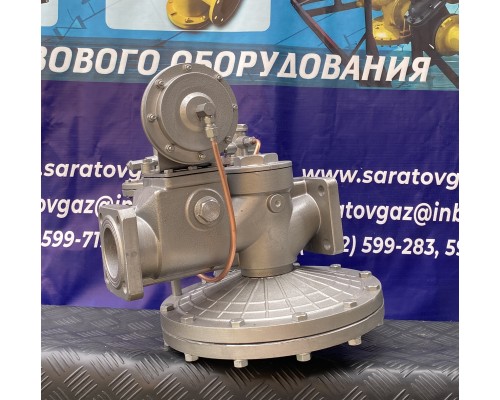

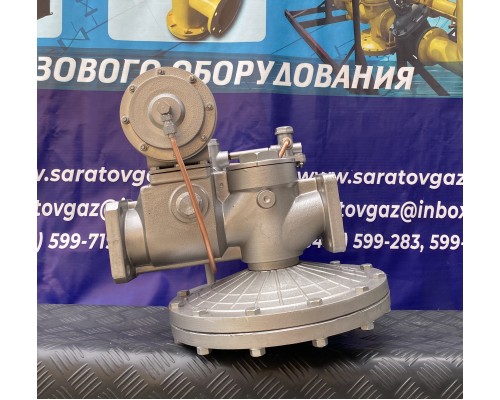

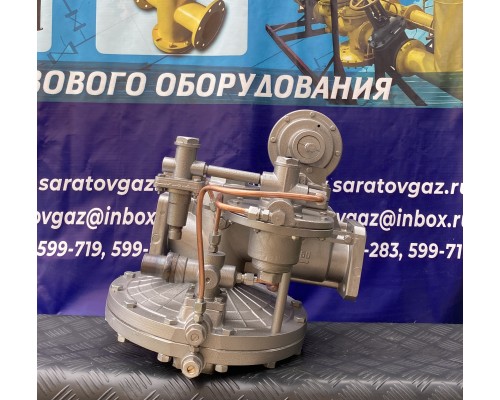

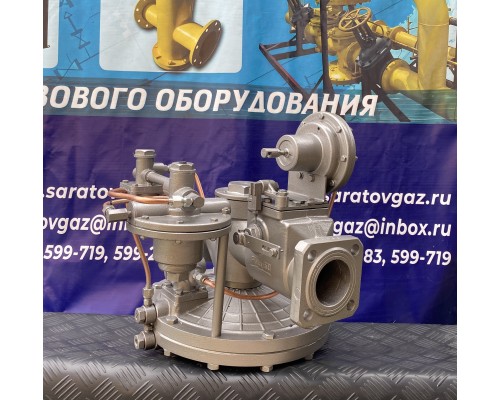

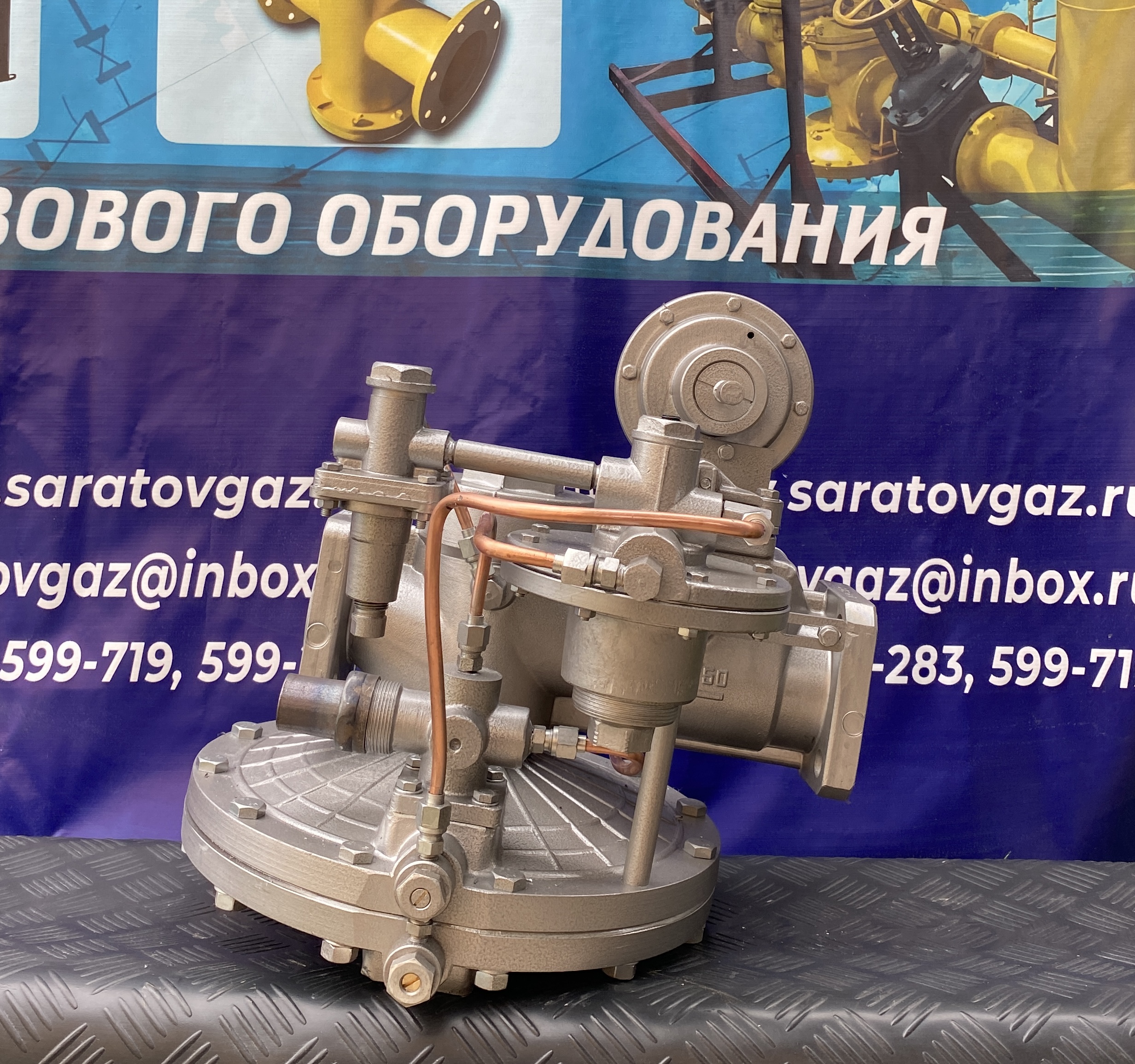

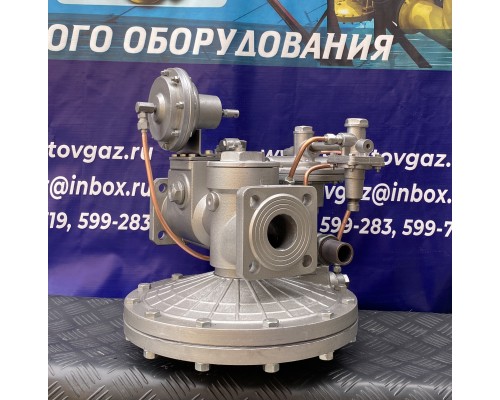

Регулятор давления газа РДГ-50В
Регулятор давления газа РДГ-50В
Регулятор РДГ-50 предназначен для снижения входного давления газа и автоматического поддержания заданного давления на выходе, независимо от изменения расхода и входного давления
При необходимости, возможно срочное изготовление регулятора РДГ-50 за несколько часов. Возможна срочная отгрузка при договоренности.
Технические характеристики регулятора РДГ
Регулятор давления газа РДГ состоит из следующих основных элементов : регулятора управления (пилот) 1, механизм контроля 2, стабилизатора 13 (для РДГ-Н) и исполнительного устройства.
Исполнительное устройство регулятора с регулирующими клапанами 5, отсечным клапаном 4 предназначено посредством изменения проходного сечения клапана автоматически поддерживать заданное выходное давление на всех режимах расхода газа, отключать подачу газа в случае аварийных повышения и понижения выходного давления.
Исполнительное устройство имеет корпус 3, внутри которого установлено седло 7. Мембранный привод состоит мембраны 9, соединенного с ней штока 10, на конце которого закреплен клапан 5.
Шток 10 перемещается во втулках направляющей колонки корпуса.
4.3 Стабилизатор 13 (для РДГ-Н) предназначен для поддержания постоянного давления на входе в регулятор управления, т.е. для исключения влияния колебаний входного давления на работу регулятора в целом.
Стабилизатор выполнен в виде регулятора прямого действия и включает в себя: корпус, узел мембраны с пружинной нагрузкой, рабочий клапан.
В исполнениях РДГ-Н(В) регулятор управления поддерживает постоянное давление(управляющее) в подмембранной полости исполнительного устройства в случае рассогласования системы регулирования.
С помощью регулировочного стакана регулятора управления осуществляется настройка регулятора давления на заданное выходное давление.
4.4 Регулируемые дроссели 8 из подмембранной полости исполнительного устройства и на сборной импульсной трубке служат для настройки на спокойную (без автоколебаний) работу регулятора.
Регулирующий дроссель включает корпус, иглу.
Механизм контроля отсечного клапана предназначен для непрерывного контроля выходного давления и выдачи сигнала на срабатывание отсечного клапана в исполнительном устройстве при аварийных повышении и понижении выходного давления сверх допустимых пределов.
Механизм контроля 2 состоит из разъемного корпуса , мембраны , штока 12, большой и малой пружин, уравновешивающих действие на мембрану импульса выходного давления.
На отсечном клапане 4 установлен перепускной клапан , который приводится в работу рычагом и служит для выравнивания давления в полостях корпуса регулятора до и после отсечного клапана.
Регулятор работает следующим образом:
Газ входного давления поступает через стабилизатор 13 к регулятору управления 1. От регулятора управления газ через регулируемый дроссель 8 поступает в подмембранную полость , а через импульсную трубку 11 в надмембранную полость исполнительного устройства.
Через дроссель 8 подмембранная полость исполнительного устройства связана с газопроводом за регулятором.
Давление в подмембранной полости исполнительного устройства при работе всегда будет больше выходного давления. Надмембранная полость исполнительного устройства находится под воздействием выходного давления.
Регулятор управления поддерживает за собой постоянное давление, поэтому давление в подмембранной полости также будет постоянным (в установленном режиме).
Любые отклонения выходного давления от заданного вызывает изменения давления в надмембранной полости исполнительного устройства, что приводит к перемещению клапана 5 в новое равновесное состояние, соответствующее новым значениям входного давления и расхода, при этом восстанавливается выходное давление.
При отсутствии расхода газа клапан 5 закрыт, что определяется отсутствием управляющего перепада давления в надмембранной полости исполнительного устройства и действием входного давления.
При наличии потребления газа образуется управляющий перепад в надмембранной и подмембранной полостях исполнительного устройства, в результате чего мембрана 9 с соединенным с ней штоком 10, на конце которого закреплен клапан 5, придет в движение и откроет проход газа, а при отсутствии расхода газа клапан перекроет седло.
В случае аварийных повышений и понижений выходного давления мембрана механизма контроля 2 перемещается влево или вправо, шток отсечного клапана 4 выходит из соприкосновения со штоком 12 механизма контроля, отсечной клапан под действием пружины перекрывает вход газа в регулятор.
Указания мер безопасности
Регуляторы должны устанавливаться на газопроводах с давлениями, соответствующими указанным в технических характеристиках.
Монтаж и включение регуляторов должны производиться специализированной строительно-монтажной и эксплуатационной организацией в соответствии с утвержденным проектом, техническими условиями на производство строительно-монтажных работ, требованиями СНиП 42-01-2002 и ГОСТ 54983-2012 «Системы газораспределительные. Сети газораспределения природного газа. Общие требования к эксплуатации. Эксплуатационная документация».
Устранение дефектов при ревизии регуляторов должно производиться без наличия давления.
При проведении испытаний повышение и снижение давления должно производиться плавно.
Подготовка регулятора к работе
6.1. Подготовка изделия к монтажу
6.1.1. Распаковать регулятор
6.1.2. Проверить комплектность поставки в соответствии с паспортом
6.1.3. Произвести расконсервацию поверхностей деталей регулятора от смазки и протереть их бензином.
6.1.4. Проверить регулятор наружным осмотром на отсутствие механических повреждений и сохранность пломб.
6.2. Размещение и монтаж
6.2.1. Регулятор монтируется на горизонтальном участке газопровода мембранной камерой вниз. Присоединение регулятора к газопроводу фланцевое по ГОСТ 12820-80.
6.2.2. Расстояние от нижней крышки мембранной камеры до пола и зазор между камерой и стеной при установке регулятора в ГРП и ГРУ должны быть не менее 300 мм.
6.2.3. Импульсный трубопровод, соединяющий трубопровод с местом отбора, должен иметь диаметр Ду 25, 32. Место соединения импульсного трубопровода должно быть расположено сверху газопровода и на расстоянии от регулятора не менее десяти диаметров выходной трубы газопровода.
6.2.4. Местные сужения проходного сечения импульсной трубы не допускаются.
6.2.5. Герметичность исполнительного устройства, стабилизатора 13, регулятора управления 1, механизма контроля 2 проверяется путем пуска регулятора. При этом устанавливается максимальное для данного регулятора входное и выходное давление, а герметичность проверяется с помощью мыльной эмульсии. Опрессовка регулятора давлением, величина которого выше указанной в паспорте, недопустима.
Порядок работы регулятора
Перед регулятором устанавливается технический манометр ТМ 1,6МПа-1,5 для замера величины входного давления.
На выходном газопроводе рядом с местом врезки импульсной трубки устанавливается мановакууметр двухтрубный МВ-6000 или напоромер при работе на низких давлениях, а так же технический манометр ТМ-0,1МПа-1,5 при работе на среднем давлении газа.
При пуске в работу регулятора, регулятор управления 1 настраивается на величину заданного выходного давления регулятора, перенастройка регулятора с одного выходного давления на другое производится также регулятором управления 1, при этом, заворачивая регулировочный стакан мембранной пружины регулятора управления, мы повышаем давление, а отворачивая - понижаем.
При появлении автоколебаний в работе регулятора они устраняются регулировкой дросселя. Перед пуском регулятора в работу необходимо открыть перепускной клапан с помощью рычага отключающего устройства;
взвести автоматическое отключающее устройство; при этом перепускной
клапан закроется автоматически. В случае необходимости, перенастройка верхнего и нижнего предела давления срабатывания отсечного клапана производится соответственно большой и малой регулировочными гайками, при этом, заворачивая регулировочную гайку, мы повышаем давление срабатывания, а отворачивая - понижаем.
Техническое обслуживание регулятора
Регулятор подлежит периодическому осмотру и ремонту. Срок ремонтов и осмотров определяется графиком, утвержденным ответственным лицом.
Технический осмотр исполнительного устройства. Для осмотра регулирующего клапана необходимо отвернуть верхнюю крышку, вынуть клапан со штоком и очистить их. Седло клапана и направляющие втулки следует тщательно протереть. При наличии забоин и глубоких царапин седло следует заменить. Шток клапана должен свободно перемещаться во втулках колонки. Для осмотра мембраны необходимо снять нижнюю крышку. Мембрану необходимо осмотреть и протереть. Необходимо вывернуть иглу дросселя, продуть и протереть.
Осмотр стабилизатора 13 (рис. 2). Для осмотра стабилизатора необходимо отвернуть верхнюю крышку, вынуть узел мембраны и клапан. Мембрану и клапан необходимо протереть. При осмотре и сборке мембраны следует протереть уплотняющие поверхности фланцев.
Осмотр регулятора управления 1 (рис. 1) проводится аналогично осмотру стабилизатора 13.
Осмотр механизма контроля. Вывернуть регулировочные гайки, снять пружины и верхнюю крышку. Осмотреть и протереть мембрану. Убедиться в целостности уплотнения клапана. В случае необходимости мембрану заменить. Уплотняющие поверхности корпуса и крышки протереть.
Пропускная способность регуляторов давления газа РДГ в зависимости от диаметра седла и входного давления газа
Доставка регуляторов давления РДГ-50В осуществляется транспортными компаниями по таким городам как : Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Красноярск, Челябинск, Самара, Уфа, Ростов-на-Дону, Краснодар, Омск, Воронеж, Пермь, Волгоград, Саратов, Тюмень, Тольятти, Барнаул, Махачкала, Ижевск, Хабаровск, Ульяновск, Владивосток, Ярославль, Томск, Ставрополь, Кемерово, Набережные Челны, Оренбург, Новокузнецк, Балашиха, Рязань, Чебоксары, Пенза, Липецк, Калининград, Киров, Астрахань, Тула, Сочи, Улан-Удэ, Курск, Тверь, Магнитогорск, Сургут, Брянск, Якутск, Иваново, Владимир, Симферополь, Нижний Тагил, Калуга, Белгород, Чита, Грозный, Волжский, Смоленск, Подольск, Саранск, Вологда, Курган, Череповец, Архангельск, Орел, Владикавказ, Нижневартовск, Йошкар-Ола, Стерлитамак, Мурманск, Мытищи, Кострома, Новороссийск, Тамбов, Химки, Нальчик, Таганрог, Нижнекамск, Благовещенск, Комсомольск-на-Амуре, Петрозаводск, Люберцы, Королев, Энгельс, Великий Новгород, Шахты, Братск, Сыктывкар, Ангарск, Старый Оскол, Дзержинск, Псков, Красногорск, Орск, Одинцово, Абакан, Армавир, Балаково, Бийск, Южно-Сахалинск, Уссурийск, Прокопьевск, Норильск, Рыбинск, Волгодонск, Альметьевск, Сызрань, Петропавловск-Камчатский, Каменск-Уральский, Новочеркасск, Златоуст, Хасавюрт, Северодвинск, Домодедово, Керчь, Миасс, Салават, Копейск, Пятигорск, Электросталь, Майкоп, Находка, Березники, Щелково, Серпухов, Нефтекамск, Коломна, Ковров, Обнинск, Кызыл, Кисловодск, Дербент, Каспийск, Батайск, Нефтеюганск, Рубцовск, Назрань, Ессентуки, Новочебоксарск, Долгопрудный, Новомосковск, Октябрьский, Невинномысск, Раменское, Реутов, Первоуральск, Михайловск, Алматы, Астана, Шымкент, Актау, Актобе, Атырау, Караганда, Кокшетау, Костанай, Павлодар, Семей, Минск, Гомель, Витебск, Могилев, Гродно, Брест, Бобруйск, Пушкино, Жуковский, Ханты-Мансийск, Димитровград, Артем, Новый Уренгой, Евпатория, Муром, Северск, Орехово-Зуево, Камышин, Мурино, Арзамас, Видное, Бердск, Элиста, Ногинск, Новошахтинск, Ноябрьск
В комплект поставки помимо самого регулятора РДГ-50В входят : сертификат соответствия или таможенная декларация, паспорт, габаритная и функциональная схема .
