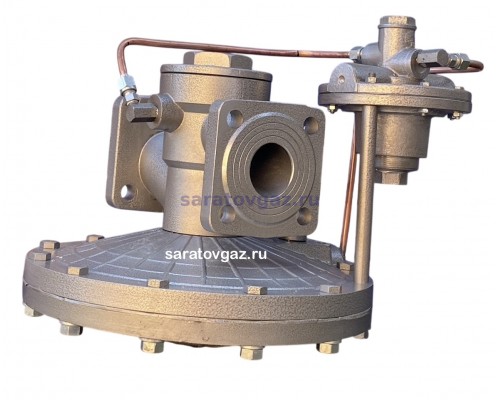

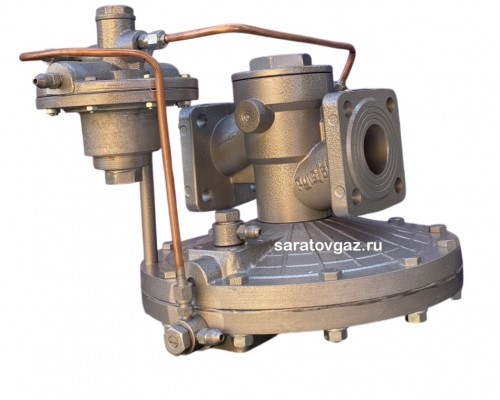

Регулятор давления газа РДУК2-50
Регулятор давления газа РДУК2-50, РДУК2Н-50, РДУК2В-50, РДУК-50
Предназначен для снижения входного давления газа и автоматического поддержания заданного давления на выходе, независимо от изменения расхода и входного давления
Регулятор давления газа РДУК предназначен для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газ.
Регулятор РДУК применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Условия эксплуатации регулятора РДУК должны соответствовать климатическому исполнению У2 ГОСТ 15150 с температурой окружающего воздуха от -45 до +40 градусов С.
Регулятор выпускается в четырех исполнениях :
РДУК2-50Н/25 с низким выходным давлением и диаметром седла 25 мм
РДУК2-50Н/35 с низким выходным давлением и диаметром седла 35 мм
РДУК2-50В/25 с высоким выходным давлением и диаметром седла 25 мм
РДУК2-50В/35 с высоким выходным давлением и диаметром седла 35 мм
Основные технические характеристики
1 - корпус регулятора, 2 - сменное седло, 3 - регулятор управления (пилот КН или КВ) , 4 - мембрана рабочая, 5 - шток, 6 - направляющая колонка, 7 - клапан рабочий, 8 - корпус пилота, 9 - крышка пилота, 10 - мембрана пилота, 11 - клапан пилота, 12 - пружина клапана пилота, 13 - регулировочный стакан, 14, 16, 17, 18 - импульсные трубки, 15 - дроссель,
Назначенный срок службы регулятора РДУК не менее 10 лет. По истечении срока службы регулятора проводится диагностика согласно методике, разработанной Госгортехнадзором РФ.
Устройство и принцип работы регуляторов
Регулятор РДУК является прибором вентильного типа со сменными седлами. В нижней части корпуса крепится при помощи болтов мембранная коробка, состоящая из верхней крышки, нижней крышки с зажатой между ними мембраной. Перемещение мембраны через толкатель и шток передается клапану. Фильтр служит для очистки газа, идущего к регулятору управления.
Регуляторы управления КН-2 или КВ-2 в схеме обвязки регулятора давления РДУК выполняют роль командного прибора.
Работа регуляторов давления РДУК осуществляется следующим образом. Газ входного давления поступает одновременно на клапан и через фильтр в регулятор управления, далее по соединительной трубке через дроссель под мембрану, а также через установку дросселя на сбросной линии в газопровод после регулятора. Выходное давление газа подается по импульсным трубкам в пространстве над мембраной и в регулятор управления. Установка дросселя на сбросной линии обеспечивает под мембраной давление газа больше чем на выходе из регулятора.
Разность давления по обе стороны мембраны создает подъемную силу мембраны, которая при любом установившемся режиме работы регулятора управления уравновешивается весом подвижных частей и входным давлением газа на клапан.
При понижении давления газа на выходе, давление в пространстве над мембраной также понизится, в то время как в пространстве под мембраной оно не изменится. В результате чего мембрана поднимется и приоткроет клапан.
При повышении давления газа на выходе давление в пространстве над мембраной также повысится, в то время как в пространстве под мембраной оно не изменится. В результате чего мембрана опустится и прикроет клапан. Таким образом, при любом отклонении выходного давления от заданного, изменение давление в пространстве над мембраной вызовет перемещение клапана в новое равновесное положение, при котором выходное давление восстановится.
Регулятор РДУК должен устанавливаться на газопроводах с давлениями, соответствующими указанным в технических характеристиках.
При эксплуатации регулятора РДУК во избежании несчастных случаев и аварий запрещается :
при появлении запаха газа у места установки регулятора РДУК курить, зажигать спички, включать и выключать электроосвещение
эксплуатировать газоиспользующие установки при нарушении их нормальной работы (значительное повышение или понижение давления)
устранять неисправности, разбирать или ремонтировать регулятор лицам не имеющим на это разрешения
в случае появления запаха газа, нарушения нормальной работы газоиспользующих установок необходимо вызвать представителей эксплуатационной или аварийной службы газового хозяйства.
Подготовка регулятора к работе
Перед установкой регуляторов РДУК необходимо снять заглушки, произвести проверку правильности всех соединений и установки дросселей.
Перед пуском регулятора регулировочный стакан регулятора управления должен быть повернут до полного ослабления пружины.
Присоединение импульсных трубок ниже оси основного горизонтального газопровода не допускаются.
Порядок работы регулятора РДУК
Перед регулятором устанавливается технический манометр для замера величины входного давления. На выходном газопроводе, рядом с местом врезки импульсной трубки устанавливается мановакуумметр при работе на низких давлениях или технический манометр при работе на высоких давлениях.
Пуск регулятора производится постепенным ввертыванием регулировочного стакана регулятора управления.
Техническое обслуживание РДУК
При эксплуатации регулятора должны выполняться :
осмотр технического состояния в сроки устанавливаемые инструкцией, и обеспечивающие безопасность и надежность в эксплуатации.
Техническое обслуживание не реже одного раза в 6 месяцев.
Текущий ремонт не реже одного раза в 12 месяцев.
Осмотр технического состояния (обход) регуляторов давления РДУК должен производиться двумя рабочими. При осмотре технического состояния регулятора должны контролироваться : давление газа до и после регулятора, отсутствие утечек газа (с помощью мыльной эмульсии), наличие мелких повреждений.
При техническом обслуживании регулятора РДУК должны выполняться :
проверка плотности всех соединений, устранение утечек газа
смазка трущихся частей и перенабивка сальников
определение плотности и чувствительности мембран
продувка импульсной трубки
При текущем ремонте производится :
разборка регулятора с очисткой его от коррозии и загрязнений
проверка плотности прилегания клапанов к седлам и состояние мембран
ремонт и замена изношенных деталей
проверка надежности крепления узлов и деталей не подлежащих разборке
работы, предусмотренные при проведении технического обслуживания
Таблица пропускной способности регуляторов РДУК в зависимости от входного давления газа
